12
8. ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ
Расположение основных узлов и органов управления показано на Рис. 1, 2, 3, 4.

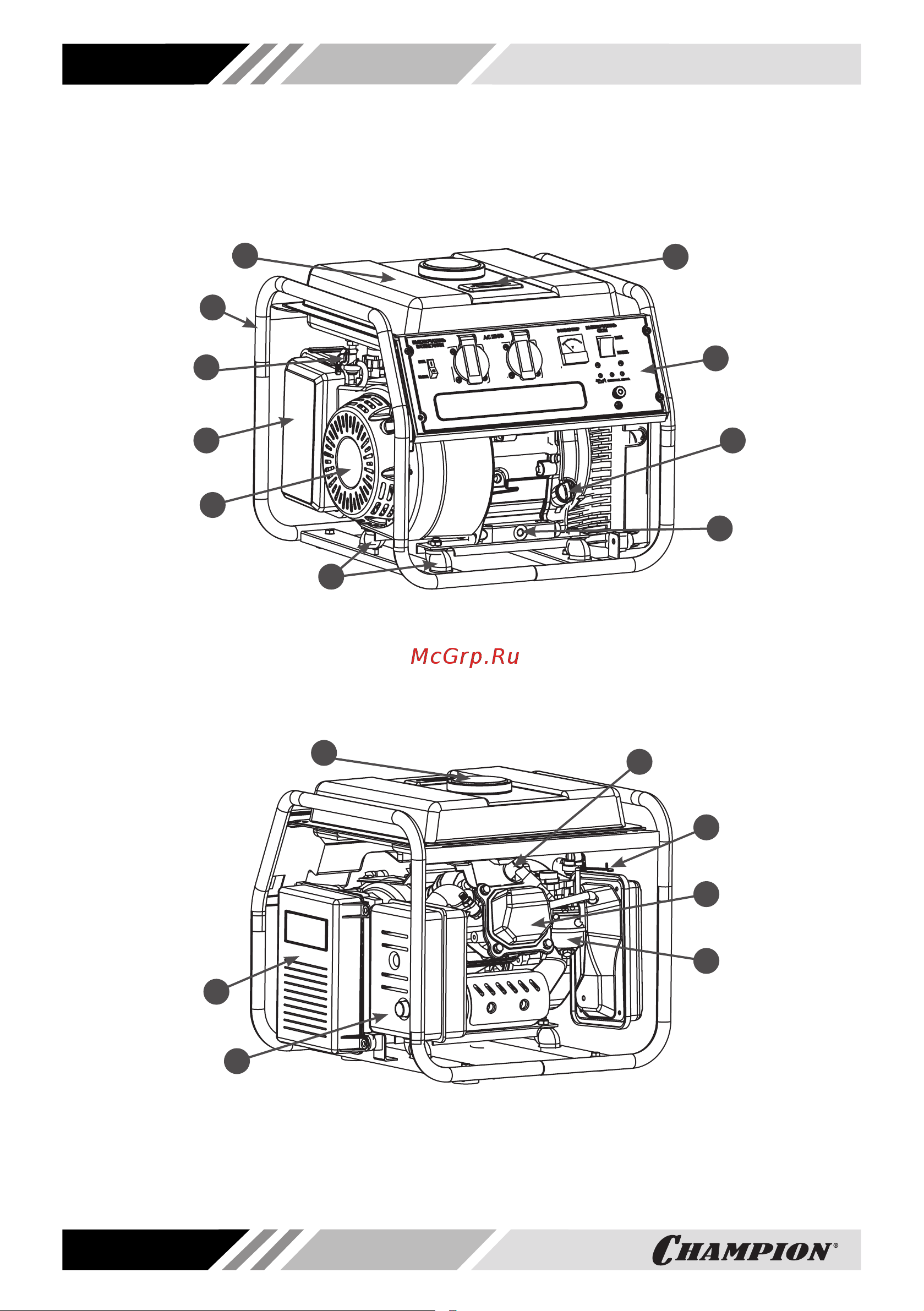

Рис. 1 Основные узлы и органы управления (вид спереди)
1. Виброизолятор (4 шт.)
2. Стартер
3. Корпус воздушного фильтра
4. Кран топливный
5. Рама
6. Бак топливный
7. Указатель уровня топлива в баке
8. Панель управления
9. Крышка-щуп маслозаливной горловины
10. Пробка для слива масла с картера двигателя
Рис. 2 Основные узлы и органы управления (вид сзади)
1. Глушитель
2. Блок инверторный
3. Крышка топливного бака
4. Колпачок высоковольтного провода
5. Рычаг управления воздушной заслонкой
карбюратора
6. Крышка клапанов двигателя
7. Карбюратор
1
6
2
7
3
8
4
9
5
10
1
6
2
7
3
4
5
