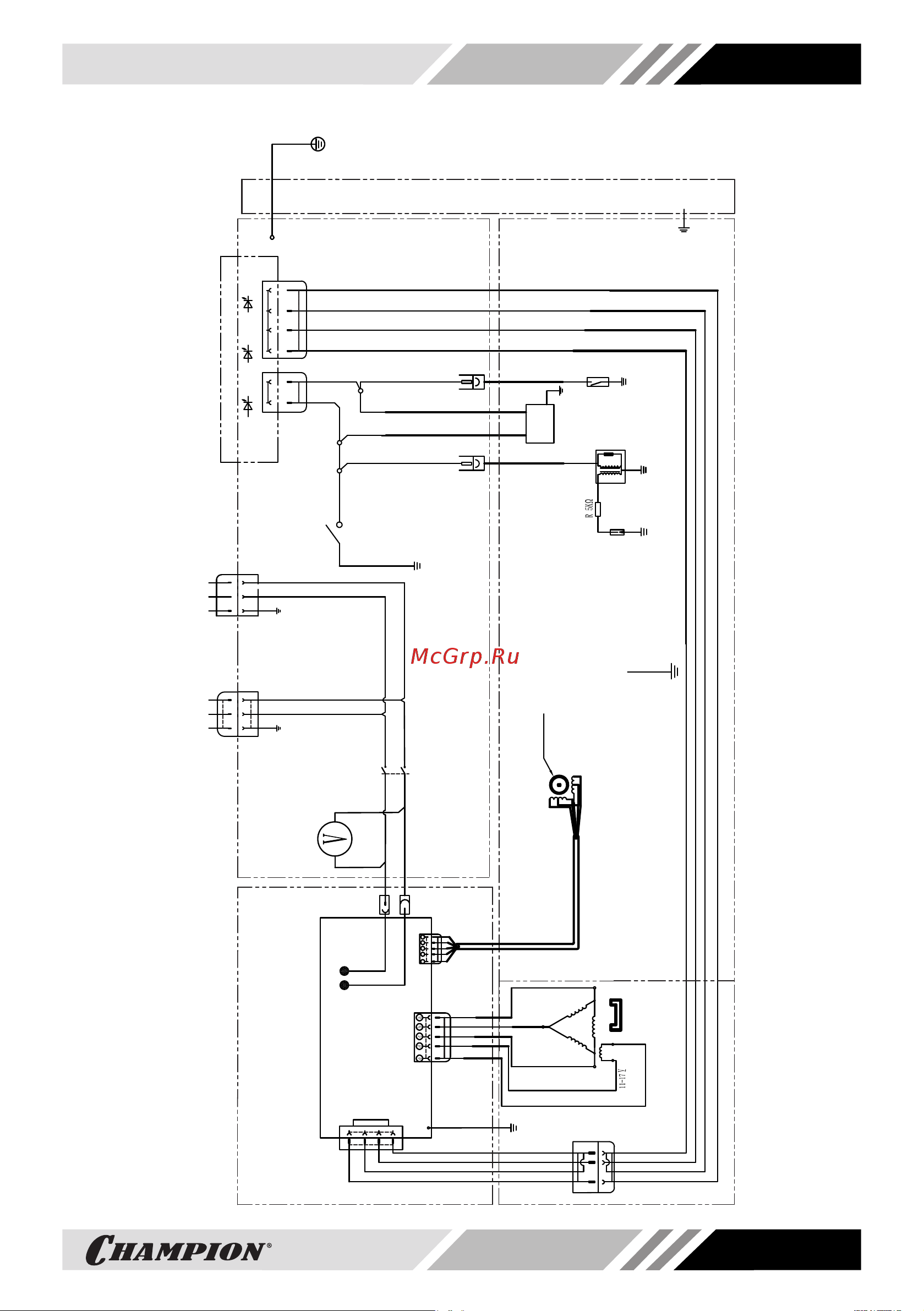

15. ЭЛЕКТРИЧЕСКАЯ СХЕМА
Инверторный блок
Красный
Шаговый
электродвигатель
Жёлтый/Зелёный
Зелёный
Кр асный
Красный
AC 230В
AC 230В
Дополнительная
обмотка
Статор и ротор
Синий
Синий
Выключатель
сети
Красный
Красный
Красный
Красный
Зелёный
Жёлтый/Зелёный Жёлтый/Зелёный
Жёлтый/Зелёный
Панель управления
Свеча
зажигания
Магнето
Датчик
уровня
масла
Реле датчика
уровня масла
Зелёный
Красный
Красный
Выключатель
зажигания
Чёрный
Чёрный
Чёрный
Жёлтый
Жёлтый
Белый
Белый
Белый
Белый
Белый
Белый
Клемма
заземления
ВОЛЬТМЕТР
Рама
Красный Красный
Зелёный
