17

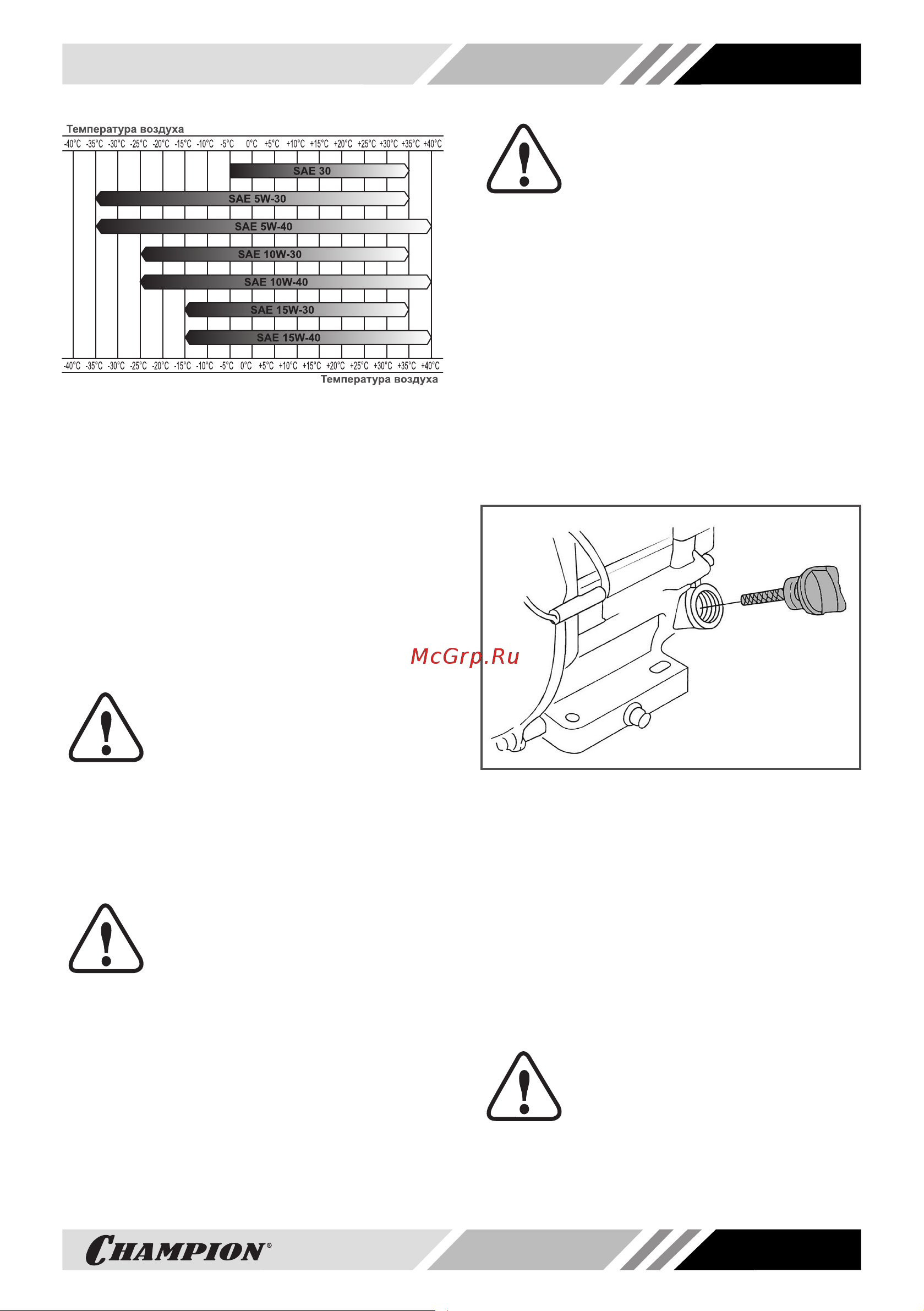

Рис. 5 Определение вязкости масла
При температуре воздуха выше +5
°C рекомендуется применять масло
CHAMPION SAE30. При температуре
воздуха ниже +5 °C рекомендуется при-
менять масло CHAMPION SAE 5W30
(CHAMPION SAE 10W40). Допускается
применение масла других производите-
лей, соответствующего категории SJ и
выше по классификации API и соответ-
ствующего вязкости по классификации
SAE в зависимости от температуры окру-
жающего воздуха.
ВНИМАНИЕ!
Несвоевременная замена мас-
ла, работа на масле, отрабо-
тавшем свой ресурс, работа
на постоянно пониженном уровне мас-
ла, работа на масле, не соответствую-
щем температуре окружающей среды,
приведут к выходу из строя двигателя.
Двигатель при этом не подлежит ре-
монту по гарантии.
ВНИМАНИЕ!
Датчик уровня масла (при
его наличии) не гарантиру-
ет 100% защиту двигателя
от запуска при отсутствии масла или
недостаточном его количестве в кар-
тере и остановку двигателя во время
работы с недостаточным уровнем мас-
ла в картере. Наличие датчика уровня
масла не освобождает пользователя
от обязанности регулярно в соответ-
ствии с графиком технического обслу-
живания (ТО) проверять уровень масла
в картере двигателя, а также своевре-
менно производить его замену.
ВНИМАНИЕ!
При запуске в работу ново-
го устройства первая замена
масла в двигателе произво-
дится через 5 часов работы. Вторая
замена масла через 25 часов работы
двигателя. Все последующие замены
масла в двигателе производятся через
каждые 50 часов работы двигателя.
ЗАПРАВКА ДВИГАТЕЛЯ НОВОГО
УСТРОЙСТВА МАСЛОМ
1. Установите устройство на ровной го-
ризонтальной поверхности.
2. Открутите крышку-щуп маслоза-
ливной горловины и извлеките щуп
(Рис. 6).
Рис. 6 Крышка-щуп маслозаливной
горловины
3. Залейте необходимый объём масла
рекомендованной категории и вязко-
сти, соответствующей температуре
окружающего воздуха.
4. Установите крышку-щуп в отверстие
горловины, не закручивая его.
5. Аккуратно вытащите щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
ПРИМЕЧАНИЕ!
Максимальный уровень масла
в картере соответствует
нижней кромке заливного от-
верстия (Рис. 7).
