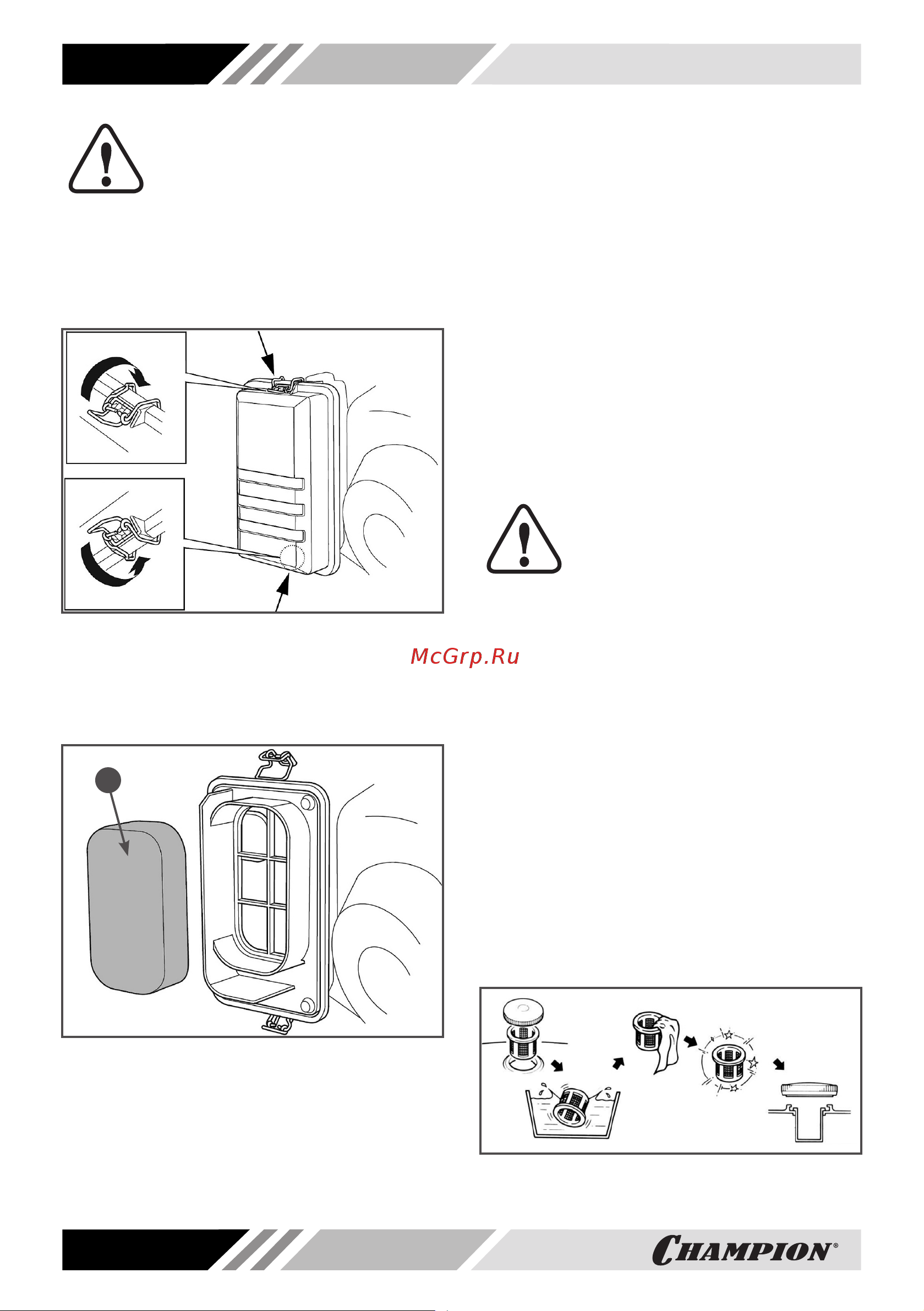

28
ПРЕДУПРЕЖДЕНИЕ!
Поролоновый фильтрующий
элемент можно промывать
теплым мыльным раствором.
Запрещается использовать бензин или
горючие растворители.
1. Отстегните защелки крышки воздуш-
ного фильтра и снимите крышку воз-
душного фильтра (Рис. 15).
Рис. 15 Снятие крышки воздушного
фильтра
2. Извлеките из корпуса воздушного
фильтра поролоновый фильтрующий
элемент 1 (Рис. 16).
1
Рис. 16 Обслуживание воздушного
фильтра
1. Поролоновый фильтрующий элемент
3. Проверьте целостность и чистоту
фильтрующего элемента.
4. При незначительном загрязнении
промойте поролоновый фильтрую-
щий элемент теплым мыльным рас-
твором и просушите. Поврежденный
или сильно загрязненный поролоно-
вый фильтрующий элемент замените.
5. Произведите очистку крышки и корпу-
са воздушного фильтра.
6. Смочите поролоновый фильтрующий
элемент специальным или чистым
моторным маслом, после чего, не
скручивая фильтрующий элемент,
отожмите излишки масла.
7. Установку воздушного фильтра про-
изведите в обратной последователь-
ности.
ВНИМАНИЕ!
Эксплуатация двигателя с
грязным или поврежденным
фильтрующим элементом,
или без него приведет к попаданию гря-
зи и пыли в карбюратор и двигатель,
что в свою очередь, станет причи-
ной его быстрого износа. Двигатель в
этом случае не подлежит ремонту по
гарантии.
ОБСЛУЖИВАНИЕ ТОПЛИВНОГО
БАКА И ТОПЛИВНЫХ ФИЛЬТРОВ
Топливный фильтр, установленный в гор-
ловине бака, проверяйте при каждой за-
правке бака топливом. При необходимо-
сти вынимайте сетчатый фильтр из бака
и производите его очистку (Рис. 17). Ре-
гулярно проверяйте целостность сетча-
того фильтра, при обнаружении механи-
ческих повреждений замените сетчатый
фильтр.
Рис. 17 Обслуживание сетчатого фильтра
в горловине топливного бака
