Champion 3,2/3,5кВт, 7лс, 5,7л, 26кг IGG3200 [13/40] Устройство и принцип работы генератора

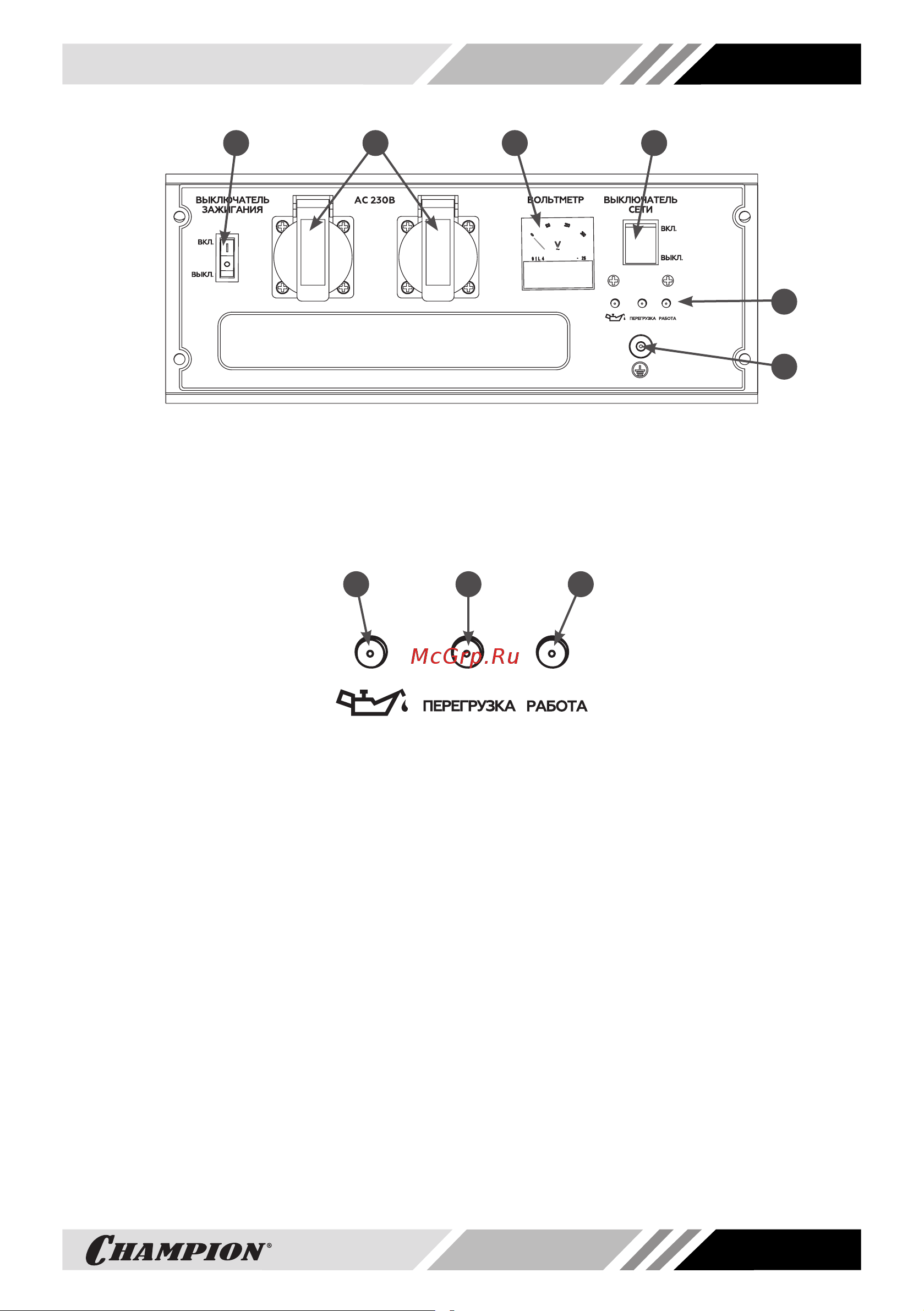

Рис. 3 Панель управления

1. Выключатель зажигания

2. Розетка 230В/16А (2 шт.)

3. Вольтметр

4. Выключатель сети

5. Блок индикации

6. Клемма заземления

Рис. 4 Блок индикации

1. Индикатор низкого уровня масла (красного цвета)

2. Индикатор «ПЕРЕГРУЗКА» (красного цвета)

3. Индикатор «РАБОТА» (зелёного цвета)

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ ГЕНЕРАТОРА

Генератор состоит из двигателя, гене-

ратора переменного тока, инверторного

блока, вспомогательных систем и меха-

низмов, конструктивно объединенных

рамой открытого типа.

Двигатель бензиновый 4х-тактный одно-

цилиндровый с воздушным охлаждением.

Генератор переменного тока трехфаз-

ный, состоит из статора и ротора.

Вращение коленчатого вала двигателя

передается ротору, который вращается

вокруг неподвижного статора, прикре-

пленного к картеру двигателя. На роторе

размещены постоянные магниты, кото-

рые создают магнитное поле.

При вращении магнитного поля ротора

вокруг силовой обмотки статора, выраба-

тывается переменный трехфазный ток,

который поступает в инверторный блок.

В инверторном блоке переменный ток

преобразуется в постоянный ток, кото-

рый фильтруется, стабилизируется и да-

лее преобразуется в переменный сину-

соидальный ток с малой погрешностью

отклонения.
