Champion 3,2/3,5кВт, 7лс, 5,7л, 26кг IGG3200 [19/40] Запуск двигателя

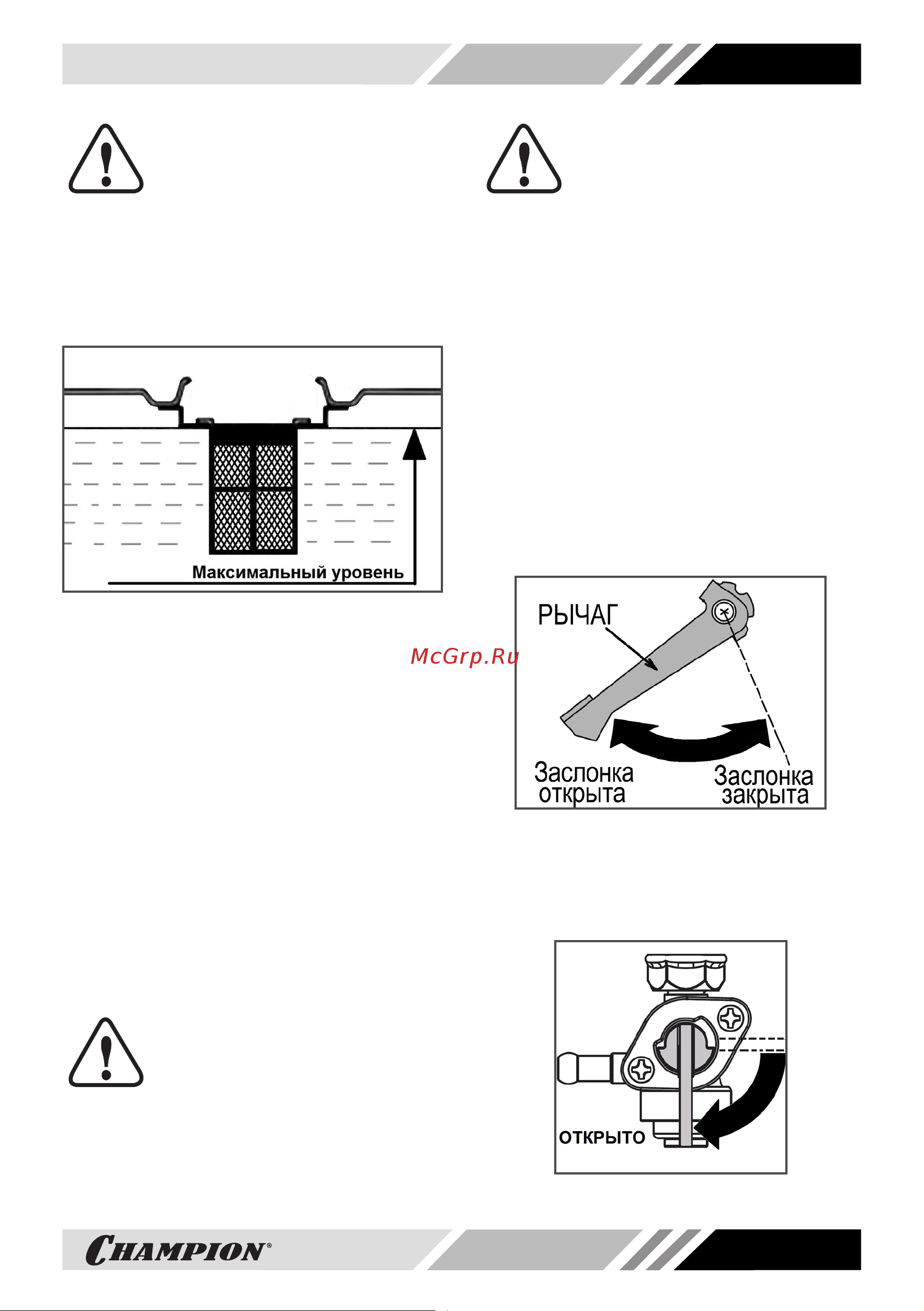

![Champion 3,2/3,5кВт, 7лс, 5,7л, 26кг IGG3200 [19/40] Запуск двигателя](/views2/1885739/page19/bg13.png)
19
ВНИМАНИЕ!
Не заполняйте топливный бак
полностью. Заливайте бензин
в топливный бак до уровня
примерно на 25 мм ниже верхнего края
заливной горловины, чтобы оставить
пространство для теплового расшире-
ния топлива.
Максимальный уровень топлива показан
на Рис. 8.
Рис. 8 Максимальный уровень топлива в
топливном баке
Для заправки топливного бака:
1. Очистите поверхность топливного
бака от загрязнений (при необходи-
мости).
2. Открутите крышку топливного бака.
3. Залейте бензин в топливный бак при
помощи специальной емкости или
воронки до уровня, показанного на
Рис. 8.
4. После заправки топливного бака убе-
дитесь в том, что крышка топливного
бака надежно закрыта должным об-
разом.
ЗАПУСК ДВИГАТЕЛЯ
ВНИМАНИЕ!
Перед каждым запуском двига-
теля обязательно проверяй-
те уровень масла в картере.
Перед каждым запуском двигателя про-
веряйте надежность затяжки каждой
крышки-щупа маслозаливной горловины
с обеих сторон двигателя.
ПРЕДУПРЕЖДЕНИЕ!
Перед запуском двигателя
проверьте надежность соеди-
нения заземляющего провода
с клеммой заземления на панели управ-
ления генератора. Перед запуском дви-
гателя убедитесь, что выключатель
сети находится в положении «ВЫКЛ.»
(Выключено).
1. Отключите все потребители от ге-
нератора и переведите выключа-
тель сети (Рис. 3 п. 4) в положение
«ВЫКЛ.» (Выключено).
2. Проверьте уровень масла в картере
двигателя и наличие топлива в то-
пливном баке.
3. Закройте воздушную заслонку карбю-
ратора. Для этого переведите рычаг
управления воздушной заслонкой в
крайнее правое положение (Рис. 9).
Рис. 9 Рычаг управления воздушной
заслонкой (вид сверху)
4. Откройте топливный кран переводом
рычага в вертикальное положение
(Рис. 10).
Рис. 10 Топливный кран открыт
