Champion 3,2/3,5кВт, 7лс, 5,7л, 26кг IGG3200 [18/40] Внимание
![Champion 3,2/3,5кВт, 7лс, 5,7л, 26кг IGG3200 [18/40] Внимание](/views2/1885739/page18/bg12.png)
18

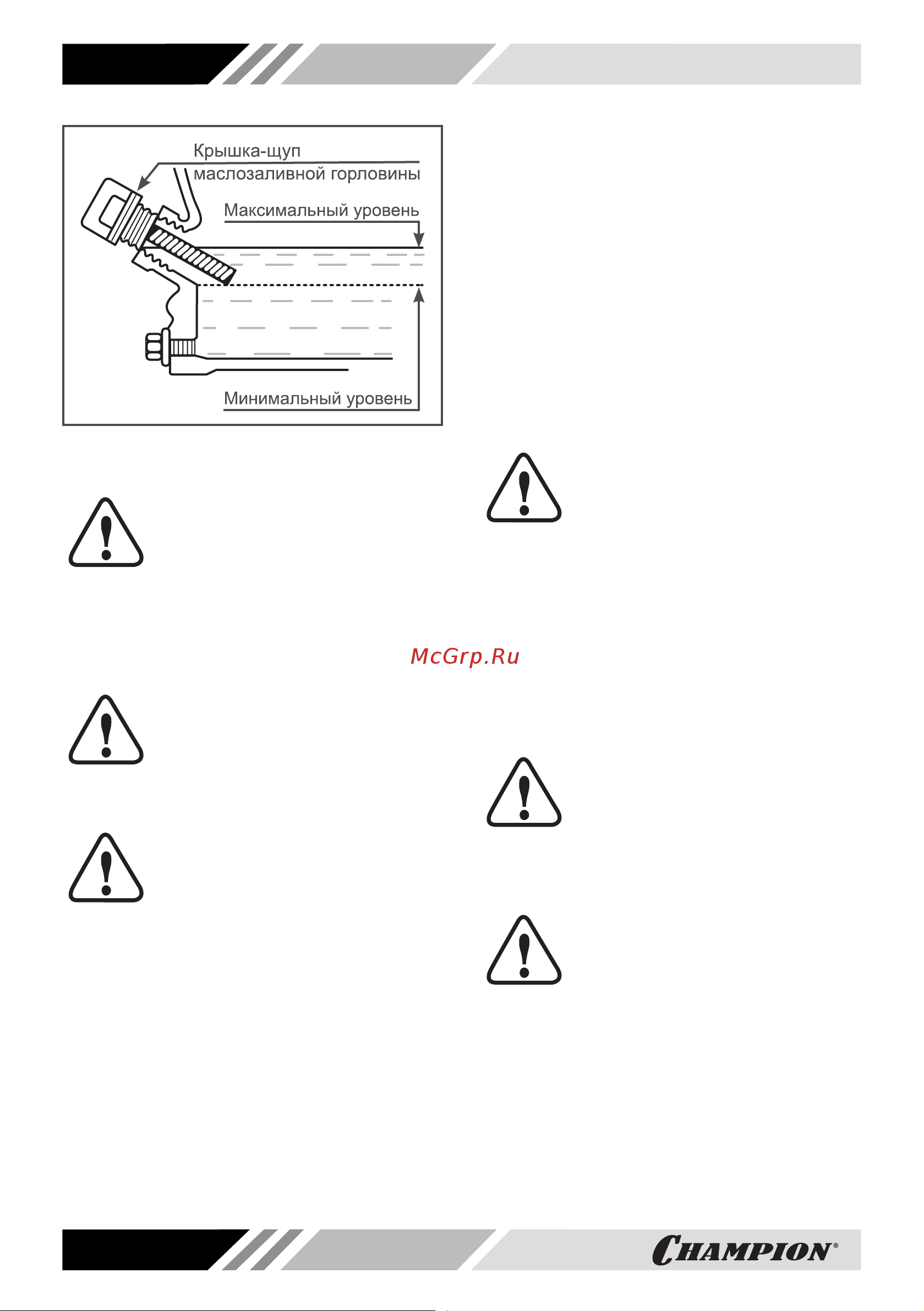

Рис. 7 Проверка уровня масла в картере
6. Плотно закрутите крышку-щуп.
ВНИМАНИЕ!
После заправки, замены или
проверки уровня масла визу-
альным осмотром проверяйте
отсутствие протечек масла из карте-
ра. Проверяйте надежность затяжки
каждой крышки-щупа маслозаливной
горловины перед каждым запуском дви-
гателя.
ОСТОРОЖНО!
Вторая крышка-щуп располо-
жена на двигателе со сторо-
ны глушителя и крышки кла-
панов. Перед проверкой убедитесь, что
двигатель и глушитель холодные.
ВНИМАНИЕ!
Не допускайте долговремен-
ного контакта кожи рук с
маслом. Всегда тщательно
мойте руки чистой водой с мылом. Хра-
ните отработанное масло в специаль-
ной емкости. Запрещается выливать
отработанное масло на землю или в
канализацию.
Перед запуском двигателя необходимо
проверить уровень масла в картере. Для
этого:
1. Установите устройство на ровной го-
ризонтальной поверхности.
2. Выкрутите крышку-щуп маслозаливной
горловины и извлеките щуп (Рис. 6).
3. Протрите щуп насухо и вставьте в от-
верстие горловины, не закручивая.
4. Аккуратно извлеките щуп и осмотрите
его. Уровень масла должен соответ-
ствовать верхней отметке на щупе.
При недостаточном уровне масла в
картере необходимо долить чистое
масло до верхней отметки на щупе,
что соответствует нижней кромке за-
ливного отверстия (Рис. 7).
5. После окончательной проверки, плот-
но закрутите крышку-щуп.
ТОПЛИВО
ПРЕДУПРЕЖДЕНИЕ!
Перед заправкой топливного
бака заглушите двигатель
и убедитесь в том, что он
остыл. Запрещается заправка топлив-
ного бака при работающем двигателе.
Используйте неэтилированный бензин,
с октановым числом 92. Никогда не ис-
пользуйте старый или загрязненный бен-
зин, или смесь масла и бензина (топлив-
ную смесь для 2-хтактных двигателей).
Не допускайте попадания грязи или воды
в топливный бак.
ВНИМАНИЕ!
Выход из строя двигателя по
причине использования нека-
чественного или старого то-
плива, а также топлива с несоответ-
ствующим октановым числом не будет
являться гарантийным случаем.
ВНИМАНИЕ!
Храните топливо в специаль-
но предназначенных для этой
цели емкостях. Запрещается
использовать для хранения канистры из
пищевого пластика. Заправка топливом
проводится при заглушенном двигателе
и в местах с хорошим проветриванием.
При работе с топливом запрещается
курить и применять открытый огонь.
Не допускается разлив топлива. Пре-
дотвращайте многократный или долго-
временный контакт кожи с топливом, а
также вдыхание топливных паров.
