![Cooler Master Extreme Power 430 [14/57] Connecteur p6 lecteur de disquette](/img/pdf.png)
Cooler Master Extreme Power 430 [14/57] Connecteur p6 lecteur de disquette
![Cooler Master Extreme Power 380 [14/57] Connecteur p6 lecteur de disquette](/views2/1112070/page14/bge.png)
6
Manuel de l'Utilisateur / Français

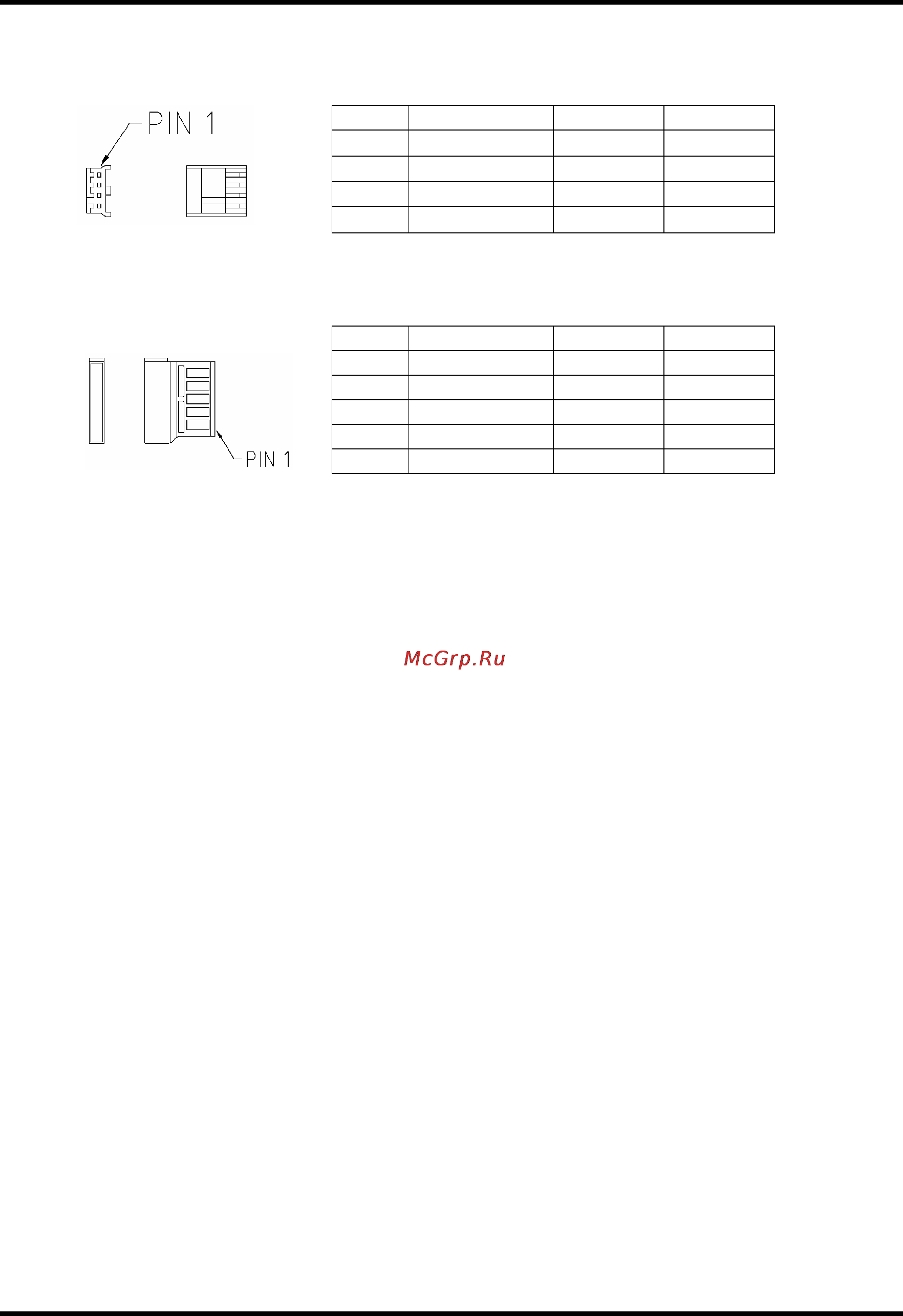

5.4 Connecteur P6 (Lecteur de disquette)
Broche Description Couleur AWG
1 +5V Rouge 22
2 GND Noir 22
3 GND Noir 22
4 +12V
1
Jaune 22
5.5 Connecteurs P10, P11 (SATA)
Broche Description Couleur AWG
1 +3.3V Orange 18
2 GND Noir 18
3 +5V Rouge 18
4 GND Noir 18
5 +12V
1
Jaune 18
