Cooler Master Extreme Power 430 [48/57] Descripción de los conectores
![Cooler Master Extreme Power 430 [48/57] Descripción de los conectores](/views2/1112070/page48/bg30.png)
5
Manual del usuario / español
correctamente en la placa base.
3. Esta fuente de alimentación no soporta -5V para la placa base para la nueva operación de factor
de forma ATX. Por favor, actualice la configuración de la BIOS de la placa base.
4. Si la fuente de alimentación no funciona correctamente, contacte con nuestro centro de
servicios inmediatamente.

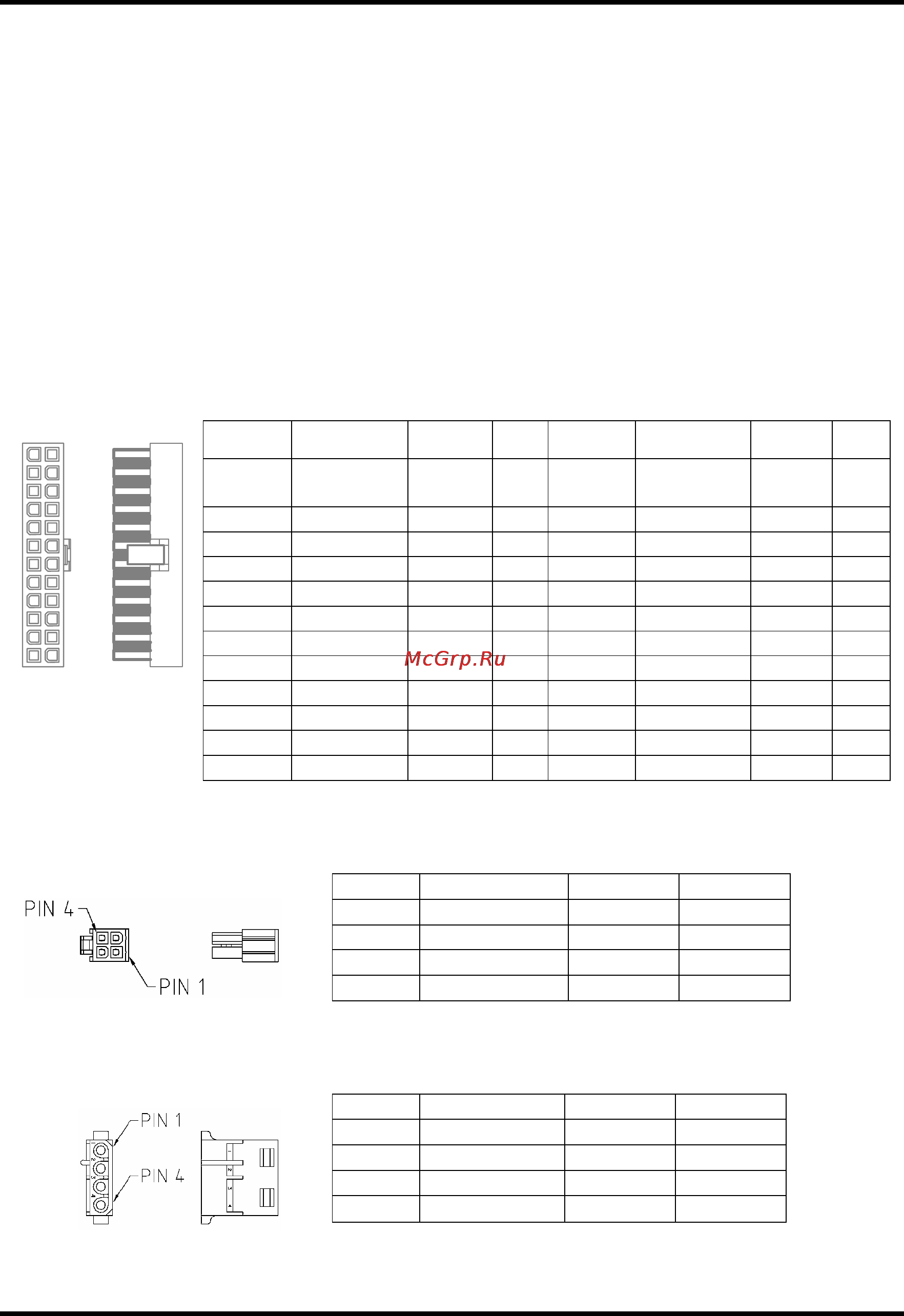

5. Descripción de los conectores
5.1 Conector P1 (placa base)
Contacto Descripción Color
AWG
Contacto Descripción Color
AWG
1 +3.3V Naranja 18 13
+3.3V
+3.3Vs
Naranja
Marrón
18
22
2 +3.3V Naranja 18 14 -12V Azul 18
3 GND Negro 18 15 GND Negro 18
4 +5V Rojo 18 16 PS-ON Verde 18
5 GND Negro 18 17 GND Negro 18
6 +5V Rojo 18 18 GND Negro 18
7 GND Negro 18 19 GND Negro 18
8 P.G. Gris 18 20 ----- ---- ----
9 +5Vsb Púrpura 18 21 +5V Rojo 18
10 +12V
1
Amarillo 18 22 +5V Rojo 18
11 +12V
1
Amarillo 18 23 +5V Rojo 18
12 +3.3V Naranja 18 24 GND Negro 18
5.2 Conector P2 (alimentación +12V)
Contacto Descripción Color AWG
1
GND Negro 18
2 GND Negro 18
3 +12V
2
Amarillo 18
4 +12V
2
Amarillo 18
5.3 Conectores P3, P4, P5, P7, P8, P9 (periféricos)
Contacto Descripción Color AWG
1 +12V
1
Amarillo 18
2 GND Negro 18
3 GND Negro 18
4 +5V Rojo 18
PIN 1 PIN 13
