使用說明書 / 中文

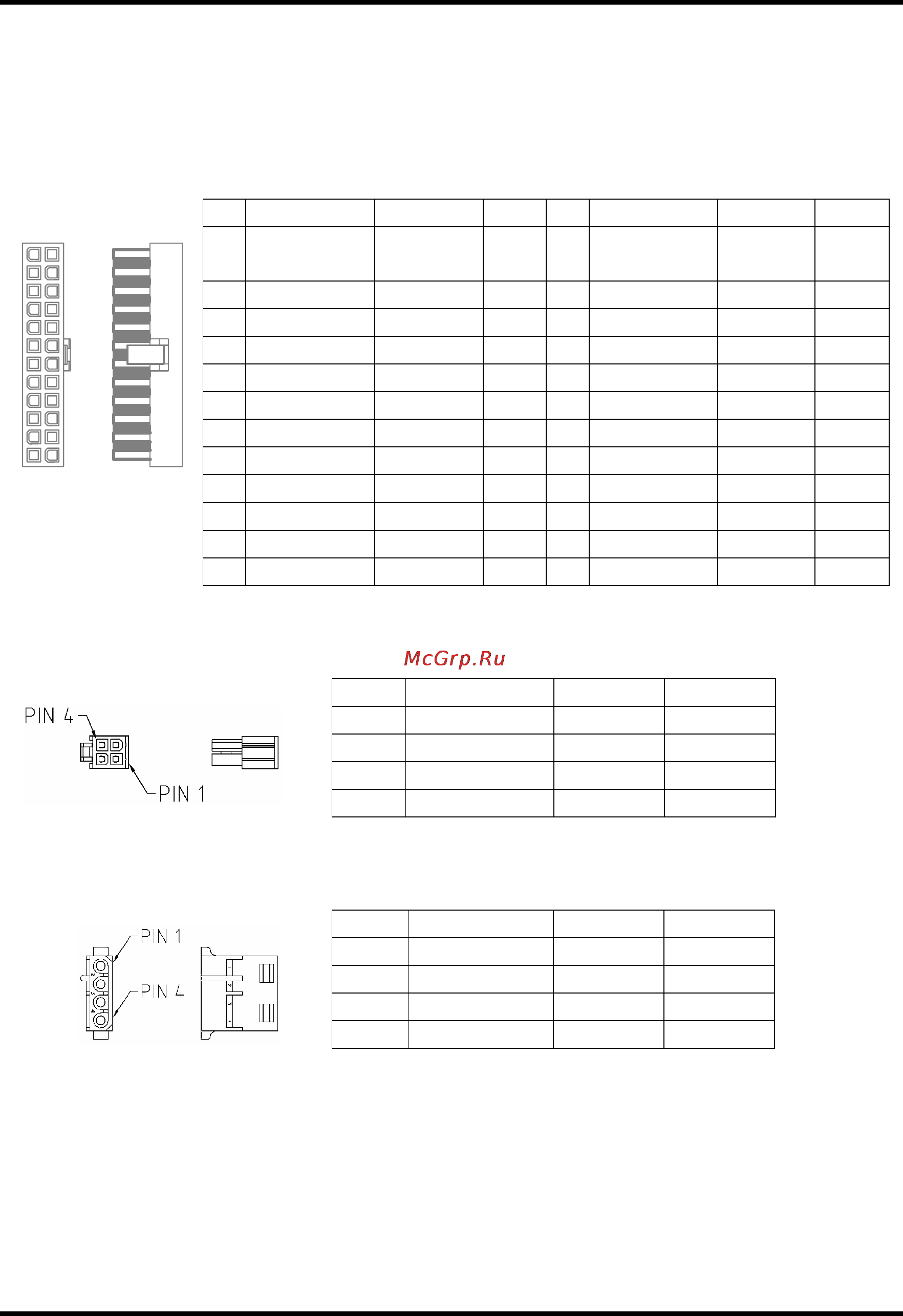

5. 接頭說明
5.1 P1（主機板）接頭
Pin
說明 顏色 線徑
Pin
說明 顏色 線徑
1 +3.3V
橙色
18 13
+3.3V
+3.3Vs
橙色
棕色
18
22
2 +3.3V
橙色
18 14 -12V
藍色
18
3 GND
黑色
18 15 GND
黑色
18
4 +5V
紅色
18 16 PS-ON
綠色
18
5 GND
黑色
18 17 GND
黑色
18
6 +5V
紅色
18 18 GND
黑色
18
7 GND
黑色
18 19 GND
黑色
18
8 P.G.
灰色
18 20 ----- ---- ----
9 +5Vsb
紫色
18 21 +5V
紅色
18
10 +12V
1
黃色
18 22 +5V
紅色
18
11 +12V
1
黃色
18 23 +5V
紅色
18
12 +3.3V
橙色
18 24 GND
黑色
18
5.2 P2 (+12V 電源)接頭
Pin
說明 顏色
AWG
1
GND
黑色
18
2 GND
黑色
18
3 +12V
2
黃色
18
4 +12V
2
黃色
18
5.3 P3, P4, P5, P7, P8, P9 (周邊) 接頭
Pin
說明 顏色
AWG
1 +12V
1
黃色
18
2 GND
黑色
18
3 GND
黑色
18
4 +5V
紅色
18
PIN 1 PIN 13
