Cooler Master Extreme Power 430 [6/57] Connector descriptions
![Cooler Master Extreme Power 380 [6/57] Connector descriptions](/views2/1112070/page6/bg6.png)
5
User’s Manual / English
4. If the power supply does not work properly, please contact our service center immediately.

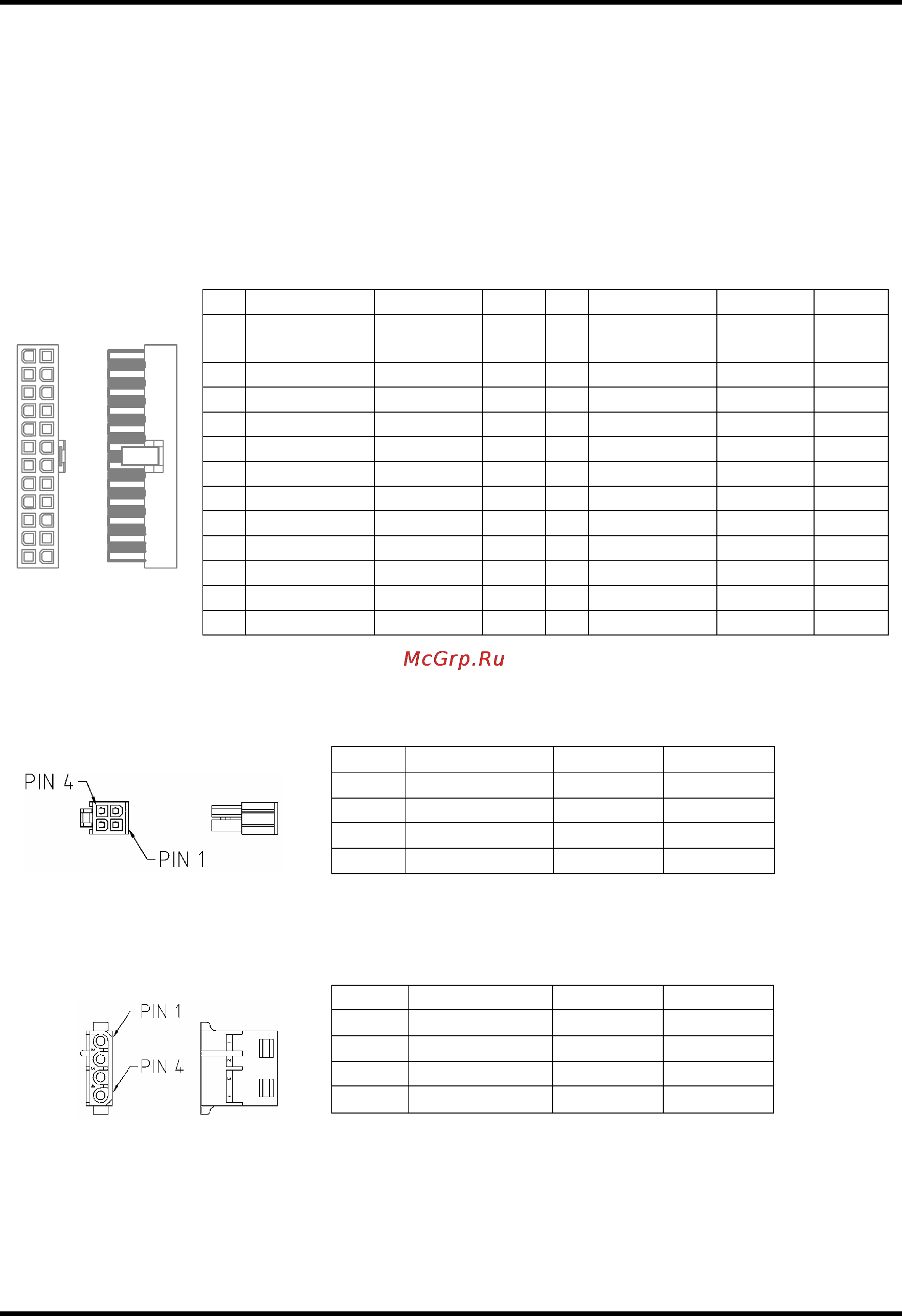

5. Connector Descriptions
5.1 P1 (Motherboard) Connector
Pin Description Color AWG Pin Description Color AWG
1 +3.3V Orange 18 13
+3.3V
+3.3Vs
Orange
Brown
18
22
2 +3.3V Orange 18 14 -12V Blue 18
3 GND Black 18 15 GND Black 18
4 +5V Red 18 16 PS-ON Green 18
5 GND Black 18 17 GND Black 18
6
+5V Red 18 18 GND Black 18
7 GND Black 18 19 GND Black 18
8 P.G. Gray 18 20 ----- ---- ----
9 +5Vsb Purple 18 21 +5V Red 18
10 +12V
1
Yellow 18 22 +5V Red 18
11 +12V
1
Yellow 18 23 +5V Red 18
12 +3.3V Orange 18 24 GND Black 18
5.2 P2 (+12V Power) Connector
Pin Description Color AWG
1
GND Black 18
2 GND Black 18
3 +12V
2
Yellow 18
4 +12V
2
Yellow 18
5.3 P3, P4, P5, P7, P8, P9 (Peripheral) Connectors
Pin Description Color AWG
1 +12V
1
Yellow 18
2 GND Black 18
3 GND Black 18
4 +5V Red 18
PIN 1 PIN 13
