Cooler Master Extreme Power 430 [20/57] Anschlüsse
![Cooler Master Extreme Power 380 [20/57] Anschlüsse](/views2/1112070/page20/bg14.png)
5
Benutzerhandbuch / Deutsche
angeschlossen sind.
3. Dieses Netzteil unterstützt nicht den –5-V-Betrieb des Motherboards mit dem neuen ATX-Format.
Aktualisieren Sie die BIOS-Einstellung des Motherboards.
4. Wenn das Netzteil nicht einwandfrei funktioniert, wenden Sie sich umgehend an unser
Servicecenter.

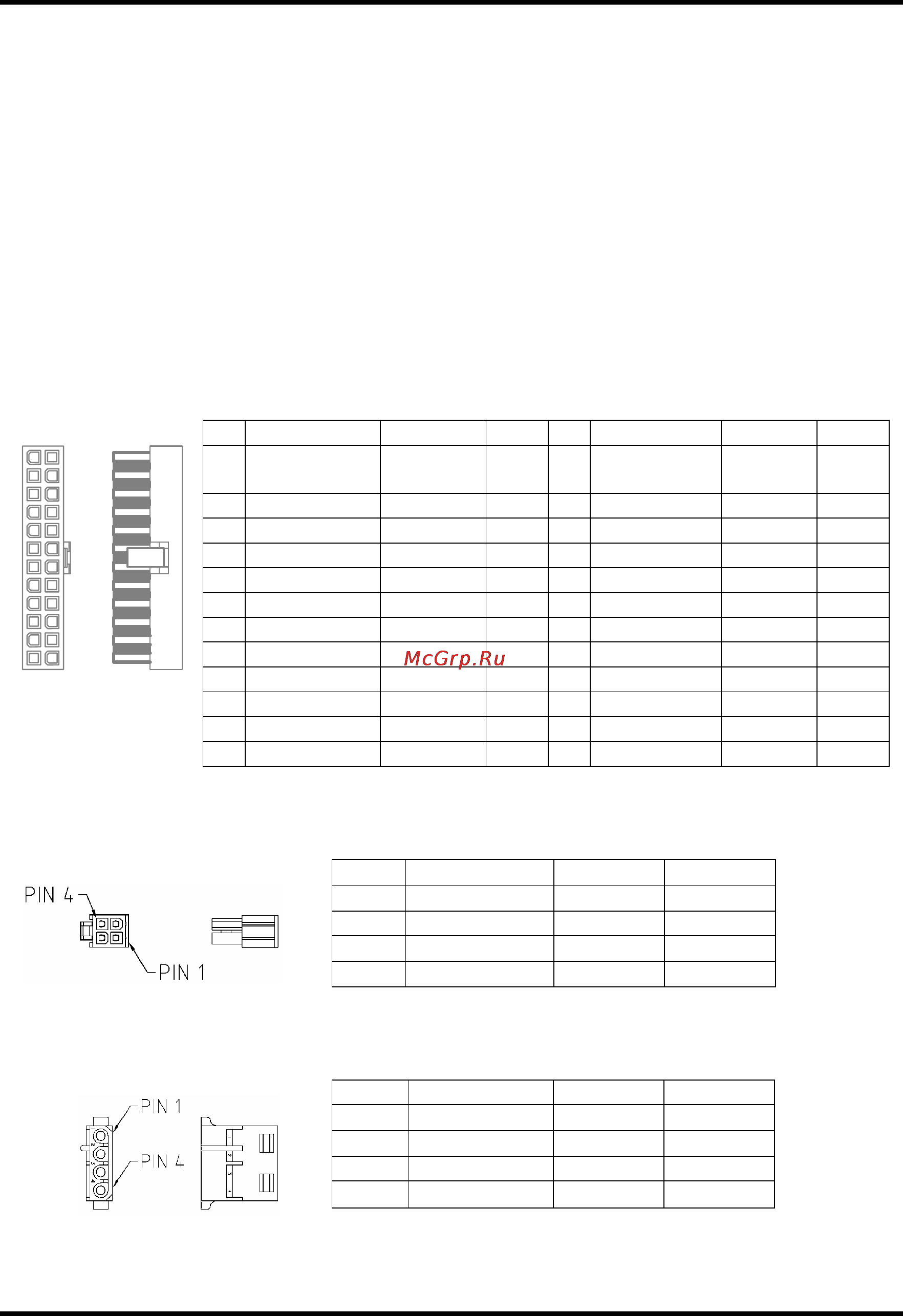

5. Anschlüsse
5.1 P1-Anschluss (Motherboard)
Pin Beschreibung Farbe AWG Pin Beschreibung Farbe AWG
1 +3.3V Orange 18 13
+3.3V
+3.3Vs
Orange
Braun
18
22
2 +3.3V Orange 18 14 -12V Blau 18
3 GND Schwarz 18 15 GND Schwarz 18
4 +5V Rot 18 16 PS-ON Grün 18
5 GND Schwarz 18 17 GND Schwarz 18
6 +5V Rot 18 18 GND Schwarz 18
7 GND Schwarz 18 19 GND Schwarz 18
8 P.G. Grau 18 20 ----- ---- ----
9 +5Vsb Lila 18 21 +5V Rot 18
10 +12V
1
Gelb 18 22 +5V Rot 18
11 +12V
1
Gelb 18 23 +5V Rot 18
12 +3.3V Orange 18 24 GND Schwarz 18
5.2 P2-Anschluss (+12V Strom)
Pin Beschreibung Farbe AWG
1
GND Schwarz 18
2 GND Schwarz 18
3 +12V
2
Gelb 18
4 +12V
2
Gelb 18
5.3 Anschlüsse P3, P4, P5, P7, P8, P9 (Peripherie)
Pin Beschreibung Farbe AWG
1 +12V
1
Gelb 18
2 GND Schwarz 18
3 GND Schwarz 18
4 +5V Rot 18
PIN 1 PIN 13
