Cooler Master Extreme Power 430 [42/57] Conector p6 disquete
![Cooler Master Extreme Power 430 [42/57] Conector p6 disquete](/views2/1112070/page42/bg2a.png)
6
Manual do Usuário / Português

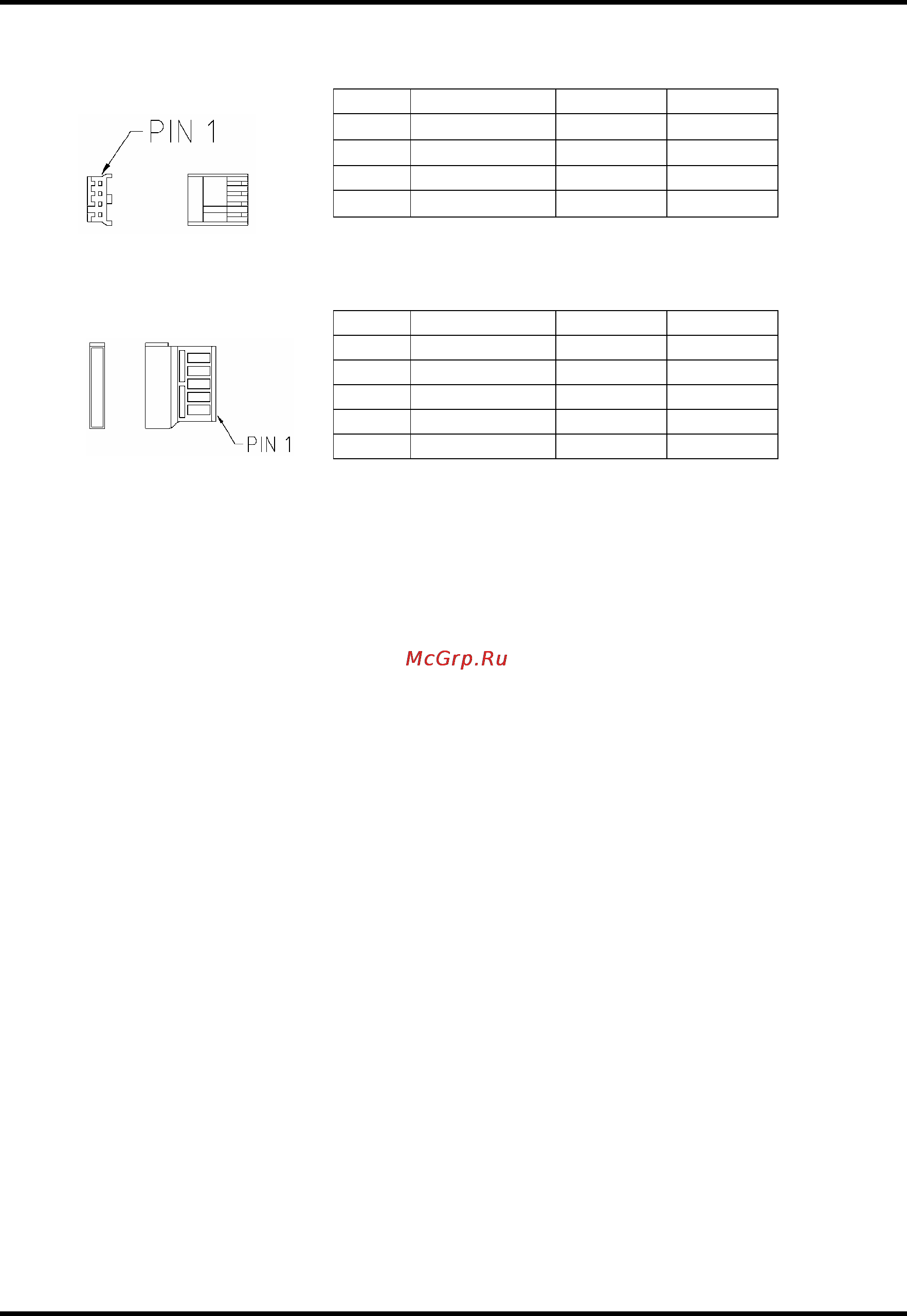

5.4 Conector P6 (Disquete)
Pino Descrição Cor AWG
1
+5V Vermelho 22
2 GND Preto 22
3 GND Preto 22
4 +12V
1
Amarelo 22
5.5 Conector P10, P11 (SATA)
Pino Descrição Cor AWG
1 +3.3V Laranja 18
2 GND Preto 18
3 +5V Vermelho 18
4 GND Preto 18
5 +12V
1
Amarelo 18
