Cooler Master Extreme Power 430 [21/57] P6 anschluss floppy
![Cooler Master Extreme Power 430 [21/57] P6 anschluss floppy](/views2/1112070/page21/bg15.png)
6
Benutzerhandbuch / Deutsche

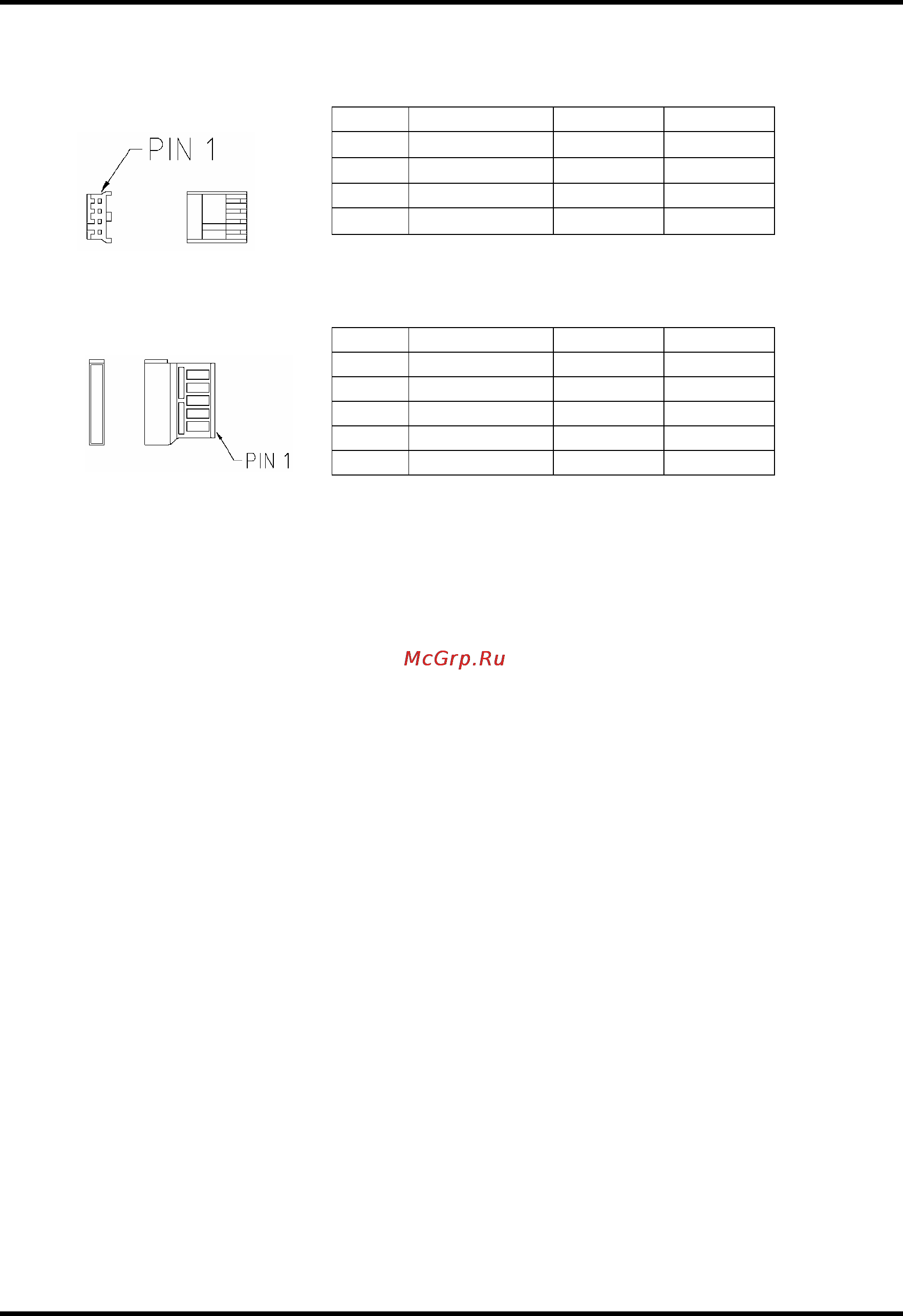

5.4 P6-Anschluss (Floppy)
Pin Beschreibung Farbe AWG
1
+5V Rot 22
2 GND Schwarz 22
3 GND Schwarz 22
4 +12V
1
Gelb 22
5.5 Anschlüsse P10, P11 (SATA)
Pin Beschreibung Farbe AWG
1 +3.3V Orange 18
2 GND Schwarz 18
3 +5V Rot 18
4 GND Schwarz 18
5 +12V
1
Gelb 18
