Cooler Master Extreme Power 430 [41/57] Descrição dos conectores
![Cooler Master Extreme Power 430 [41/57] Descrição dos conectores](/views2/1112070/page41/bg29.png)
5
Manual do Usuário / Português
3. Essa fonte de alimentação não suporta -5V da placa-mãe para o funcionamento do novo ATX
form factor. Por favor atualize a configuração BIOS da placa-mãe.
4. Se a fonte de alimentação não funcionar de modo apropriado, por favor entre em contato com
nosso centro de serviços imediatamente.

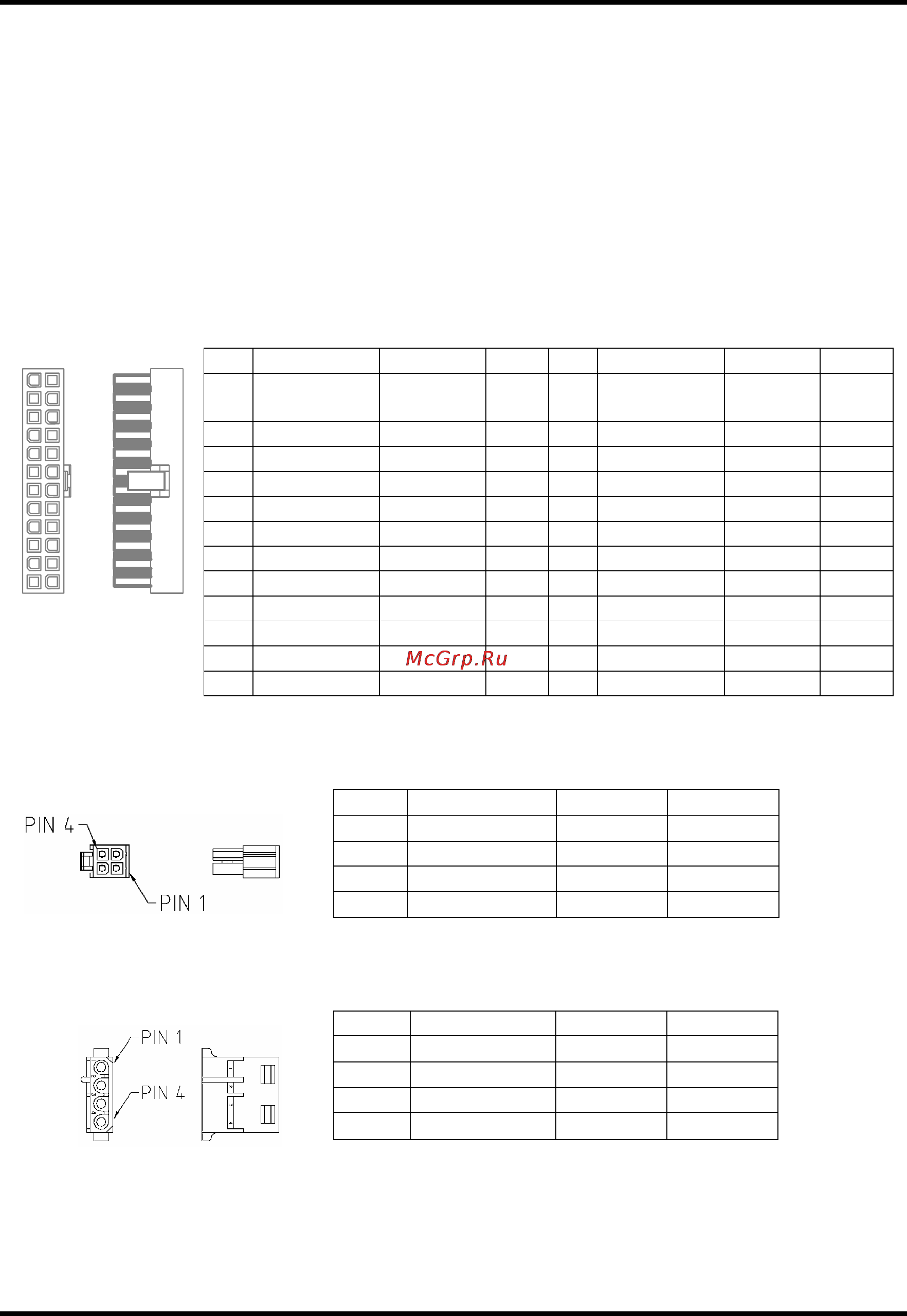

5. Descrição dos Conectores
5.1 Conector P1 (Placa-mãe)
Pino
Descrição Cor AWG Pino Descrição Cor AWG
1 +3.3V Laranja 18 13
+3.3V
+3.3Vs
Laranja
Marrom
18
22
2 +3.3V Laranja 18 14 -12V Azul 18
3 GND Preto 18 15 GND Preto 18
4 +5V Vermelho 18 16 PS-ON Verde 18
5 GND Preto 18 17 GND Preto 18
6 +5V Vermelho 18 18 GND Preto 18
7 GND Preto 18 19 GND Preto 18
8 P.G. Cinza 18 20 ----- ---- ----
9 +5Vsb Roxo 18 21 +5V Vermelho 18
10 +12V
1
Amarelo 18 22 +5V Vermelho 18
11 +12V
1
Amarelo 18 23 +5V Vermelho 18
12 +3.3V Laranja 18 24 GND Preto 18
5.2 Conector P2 (Corrente +12V)
Pino Descrição Cor AWG
1
GND Preto 18
2 GND Preto 18
3 +12V
2
Amarelo 18
4 +12V
2
Amarelo 18
5.3 Conectores P3, P4, P5, P7, P8, P9 (Periféricos)
Pino Descrição Cor AWG
1 +12V
1
Amarelo 18
2 GND Preto 18
3 GND Preto 18
4 +5V Vermelho 18
PIN 1 PIN 13
