Français | 25
maintenir constamment enfoncé pendant l’utilisation de l’ou-
til électroportatif.
Instructions d’utilisation
u Débranchez le câble d’alimentation de la prise avant
d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.
Patin de repos (voir figure N)
Le patin de repos(29) permet de poser l’outil électroportatif
immédiatement après son utilisation sans risquer d’endom-
mager la pièce ou les fers de rabot. Lors du rabotage, le pa-
tin de repos (29) est basculé vers le haut, la partie arrière de
la semelle (8) peut venir en contact avec la pièce.
Processus de rabotage (voir figure N)
Réglez la profondeur de passe souhaitée et appliquez la par-
tie avant de la semelle (8) de l’outil électroportatif contre la
pièce.
u N’approchez l’outil électroportatif de la pièce à scier
qu’après l’avoir mis en marche. Il y a sinon risque de re-
bond au cas où la lame resterait coincée dans la pièce.
Mettez l’outil électroportatif en marche et déplacez-le le long
de la surface à raboter avec une vitesse d’avance régulière.
Pour d’obtenir une bonne qualité de surface, travaillez avec
une avance modérée et exercez la pression sur le milieu de la
semelle.
Pour raboter des matériaux durs (bois dur par ex.) ou pour
raboter avec la largeur de rabotage maximale, réglez une pe-
tite profondeur de passe et réduisez la vitesse d’avance.
Une vitesse d’avance trop élevée réduit la qualité de la sur-
face et peut provoquer une obturation rapide de l’éjecteur
de copeaux.
Pour réaliser des coupes parfaites et ménager l’outil électro-
portatif, il faut que les fers de rabot soient bien aiguisés.
Le patin de repos intégré(29) permet d’interrompre puis de
reprendre le rabotage à n’importe quel endroit de la pièce:
– Posez l’outil électroportatif – avec le patin de repos rabat-
tu vers le bas – à l’endroit de la pièce où vous souhaitez
vous remettre à raboter.
– Mettez l’outil électroportatif en marche.
– Déplacez la pression exercée vers la partie avant de la se-
melle et poussez lentement l’outil électroportatif vers
l’avant (➊). Le patin de repos se rabat alors automatique-
ment vers le haut (➋), ce qui permet à la partie arrière de
la semelle de venir en contact avec la pièce.
– Déplacez l’outil électroportatif le long de la surface avec
une vitesse d’avance régulière (➌).

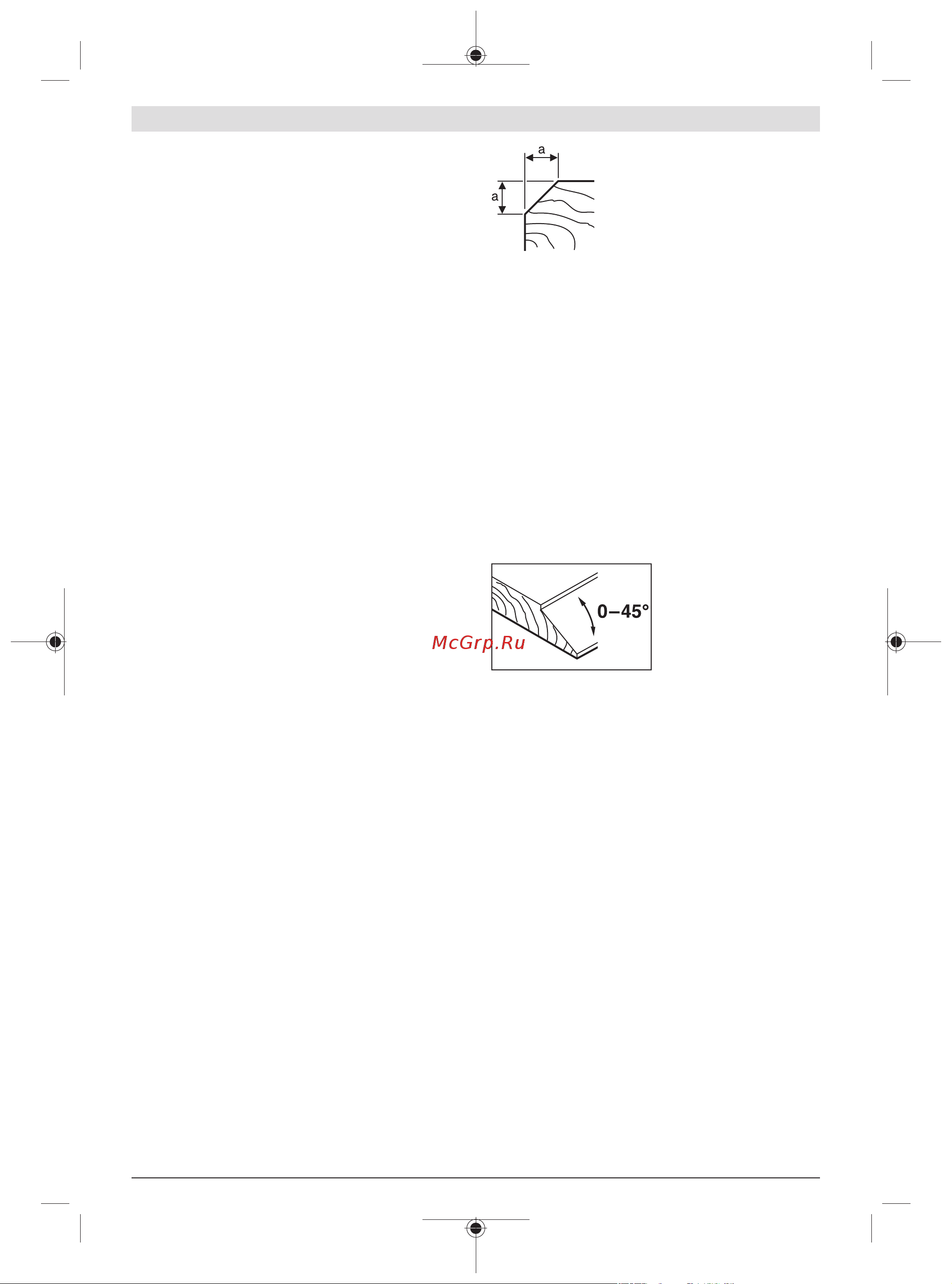

Chanfreinage de bords (voir figure O)
La partie avant de la semelle possède des rainures en Vper-
mettant de chanfreiner rapidement et facilement des bords
de pièce. Utilisez la rainure en V permettant d’obtenir la lar-
geur de chanfrein voulue. Pour chanfreiner, posez le rabot
avec la rainure en V sur le bord de la pièce et déplacez l’outil
le long du bord.
Rainure utilisée Cote a (mm)
aucune
0–4
petite
2–6
moyenne
4–9
grande
6–10
Rabotage avec butée parallèle/butée angulaire (voir
figures K–M)
Montez sur l’outil électroportatif la butée parallèle (21) ou la
butée angulaire (25) à l’aide de la vis de fixation (24). Pour
certaines utilisations, montez sur l’outil électroportatif la bu-
tée de profondeur de feuillurage (28) à l’aide de la vis de
fixation (27).
Desserrez l’écrou de blocage (23) et réglez la largeur de
feuillurage souhaitée sur l’échelle graduée (22). Resserrez
l’écrou de blocage (23).
Réglez la profondeur de feuillurage souhaitée au moyen de la
butée de profondeur de feuillurage (28).
Effectuez plusieurs passes jusqu’à obtenir la profondeur de
feuillure souhaitée. Guidez le rabot en exerçant une pression
latérale.
Chanfreinage avec butée angulaire
Pour chanfreiner des
feuillures et des surfaces, ré-
glez l’angle de chanfrein né-
cessaire à l’aide du dispositif
de réglage angulaire (26).
Entretien et Service après‑vente
Nettoyage et entretien
u Débranchez le câble d’alimentation de la prise avant
d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.
u Tenez toujours propres l’outil électroportatif ainsi que
les fentes de ventilation afin d’obtenir un travail im-
peccable et sûr.
Dans le cas où il s’avère nécessaire de remplacer le câble
d’alimentation, confiez le remplacement à Bosch ou une sta-
tion de Service Après-Vente agréée pour outillage Bosch afin
de ne pas compromettre la sécurité.
Assurez-vous de la bonne mobilité du patin de repos (29) et
nettoyez‑le régulièrement.
Lorsque les charbons sont usés, l’outil électroportatif s’ar-
rête automatiquement. L’outil électroportatif doit alors être
envoyé pour réparation à un centre de service après-vente.
Pour les adresses, voir la section « Service après-vente et
conseil utilisateurs ».
Changement de la courroie d’entraînement (voir figures
P–Q)
Retirez la vis (6) et enlever le couvre-courroie (7). Enlevez la
courroie d’entraînement (30) usagée.
Bosch Power Tools 1 609 92A 4LE | (25.03.2021)
