MG32/14FX, MG24/14FX
12
Stereo channels
4
Переключатель PHANTOM +48В
Включает/выключает фантомное питание для восьми
соседних каналов. MG32/14FX оснащен тремя такими
переключателями: для CH (каналов) 1 - 8, для CH 9 - 16
и для CH 17 - 24. MG24/14FX оснащен двумя: для CH
1-8 и для CH 9-16. При использовании конденсаторных
микрофонов установите переключатель в положение
(
) для каналов, к которым подключены эти микрофо-
ны.
Если этот переключатель включен (нахо-
дится в положении ( ), микшер подает
питание DC +48В на контакты 2 и 3 разъ-
емов XLR соответствующих каналов.

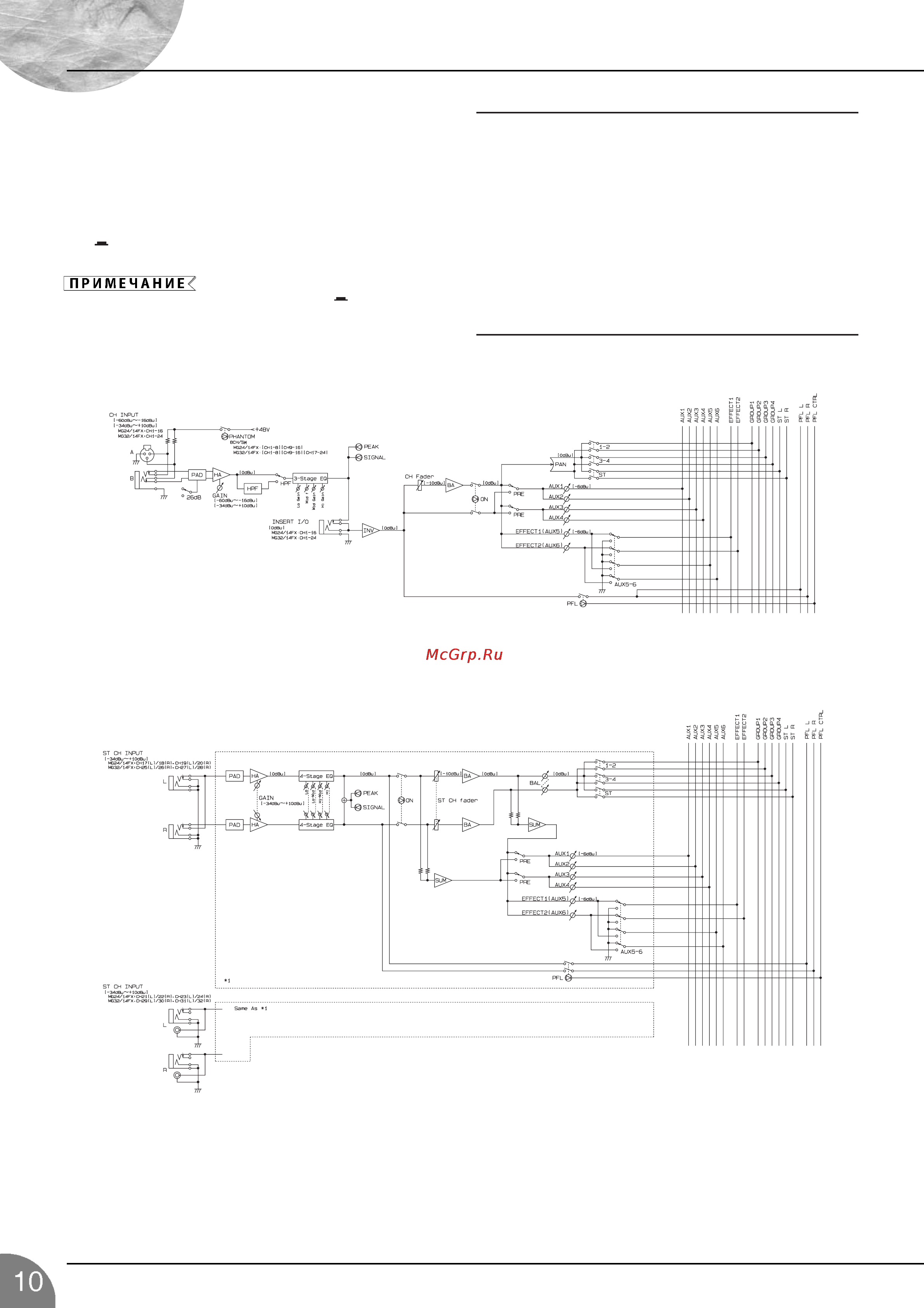

Моноканалы
• Убедитесь, что фантомное питание выключено, если Вы в
нем не нуждаетесь. При использовании фантомного пи-
тания не подключайте никаких других устройств кроме
конденсаторных микрофонов к входным разъемам XLR.
Другие устройства могут быть повреждены при подаче
фантомного питания. Эта предосторожность не относит-
ся к сбалансированным динамическим микрофонам, так
как фантомное питание не влияет на их работу.
• Во избежание повреждения акустических систем, убе-
дитесь, что выключили питание непосредственно на
MG, на других усилителях мощности и на активных акус-
тических системах, перед включением/выключением
фантомного питания.
Передняя и Задняя Панели
Стереоканалы
