MG32/14FX, MG24/14FX
13
2
1
5
34

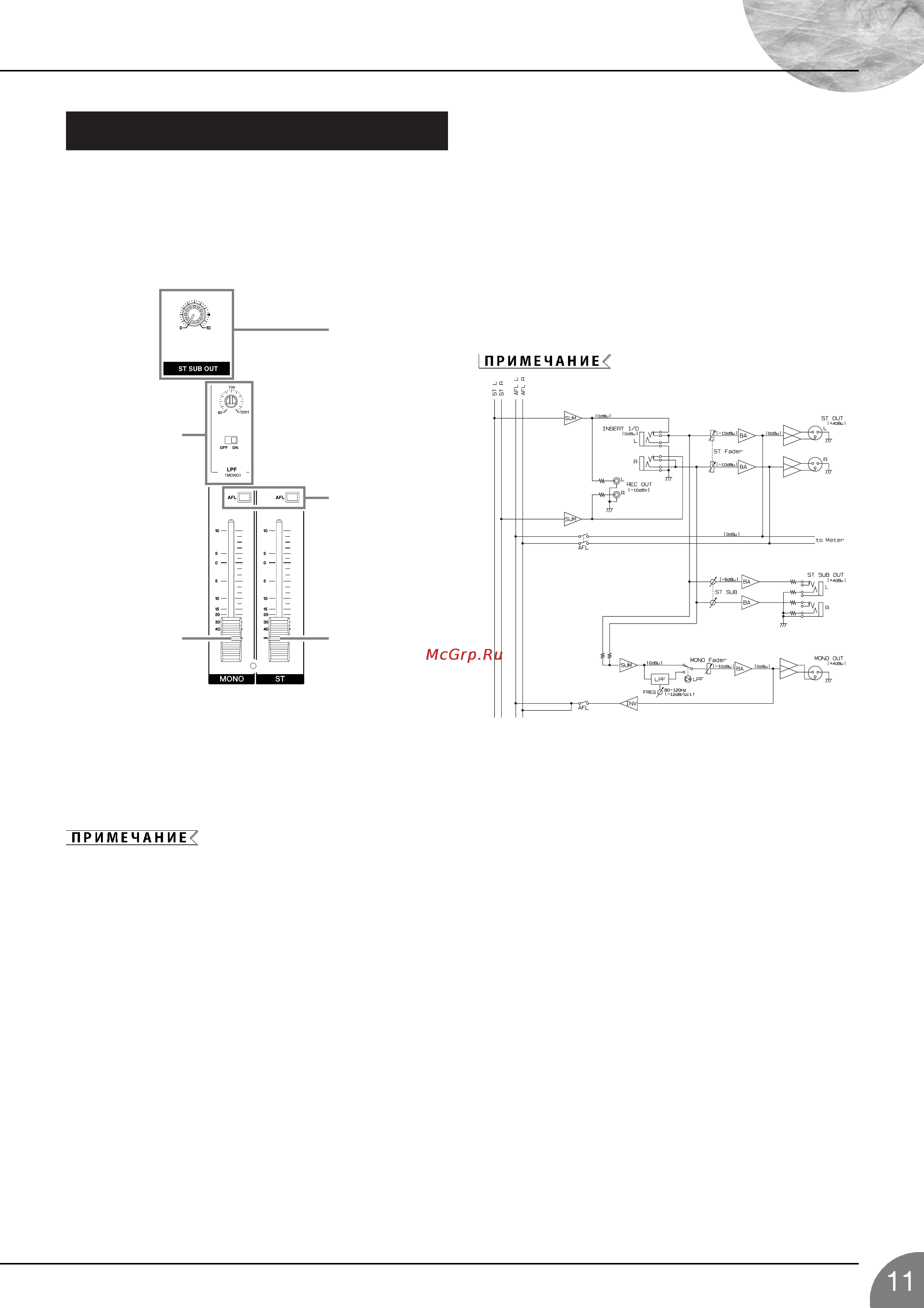

Блок Мастер-управления
Z
Секция МОНО/СТЕРЕО
Эта секция используется, чтобы независимо регулировать вы-
ходные уровни шины ST. Вы можете независимо регулировать
главный стерео выход, стерео суб-выход и смикшированный
моно выход.
Регулятор ST SUB OUT
Регулирует выходной уровень сигнала, подающийся от
шины ST к разъему ST SUB OUT (см. п.
на стр. 18).
Этот регулятор не влияет на выходной
уровень разъемов ST OUT.
Переключатель AFL
(Постфейдерное Прослушивание)
Подает сигнал, идущий к разъемам ST OUT и MONO на
шину AFL, для контроля сигнала на разъеме PHONES.
Мастер-фейдер ST
Регулирует уровень сигнала, поступающего от шины ST
на разъемы ST OUT (см. п.
на стр. 18).
Фейдер MONO
Регулирует уровень сигнала, поступающего от шины ST
на разъем MONO (см. п.
на стр. 18).
LPF (MONO)
• Переключатель LPF
Установка этого переключателя в положение ON вклю-
чает фильтр низкой частоты, который обрабатывает
выходной сигнал, поступающий из выхода MONO. Ус-
тановка этого переключателя в положение OFF выклю-
чает LPF. Если фильтр низкой частоты включен - ON,
частоты, которые будут выше частоты среза, установ-
ленной регулятором Настройки Частоты (Frequency
Adjustment) срезаются.
• Регулятор Настройки Частоты
Регулирует частоту среза для LPF. Диапазон настройки
-80 Гц - 120 Гц. Этот регулятор эффективен, только если
переключатель LPF установлен в положение ON.
Используйте плоскую отвертку или нечто
подобное, чтобы повернуть регулятор.
