MG32/14FX, MG24/14FX
10
1
2
3
4
7
6
8
9
0
A
B
C
D
E
F
55
G
Band Type Base Frequency Maximum Cut/Boost
HIGH Shelving 10 kHz
±15 dBMID Peaking
250 Hz to 5 kHz
(variable)
LOW Shelving 100 Hz
Band
Type Base Frequency Maximum Cut/Boost
HIGH
Shelving 10 kHz
±15 dB
HI-MID Peaking 3 kHz
LO-MID Peaking 800 Hz
LOW Shelving 100 Hz

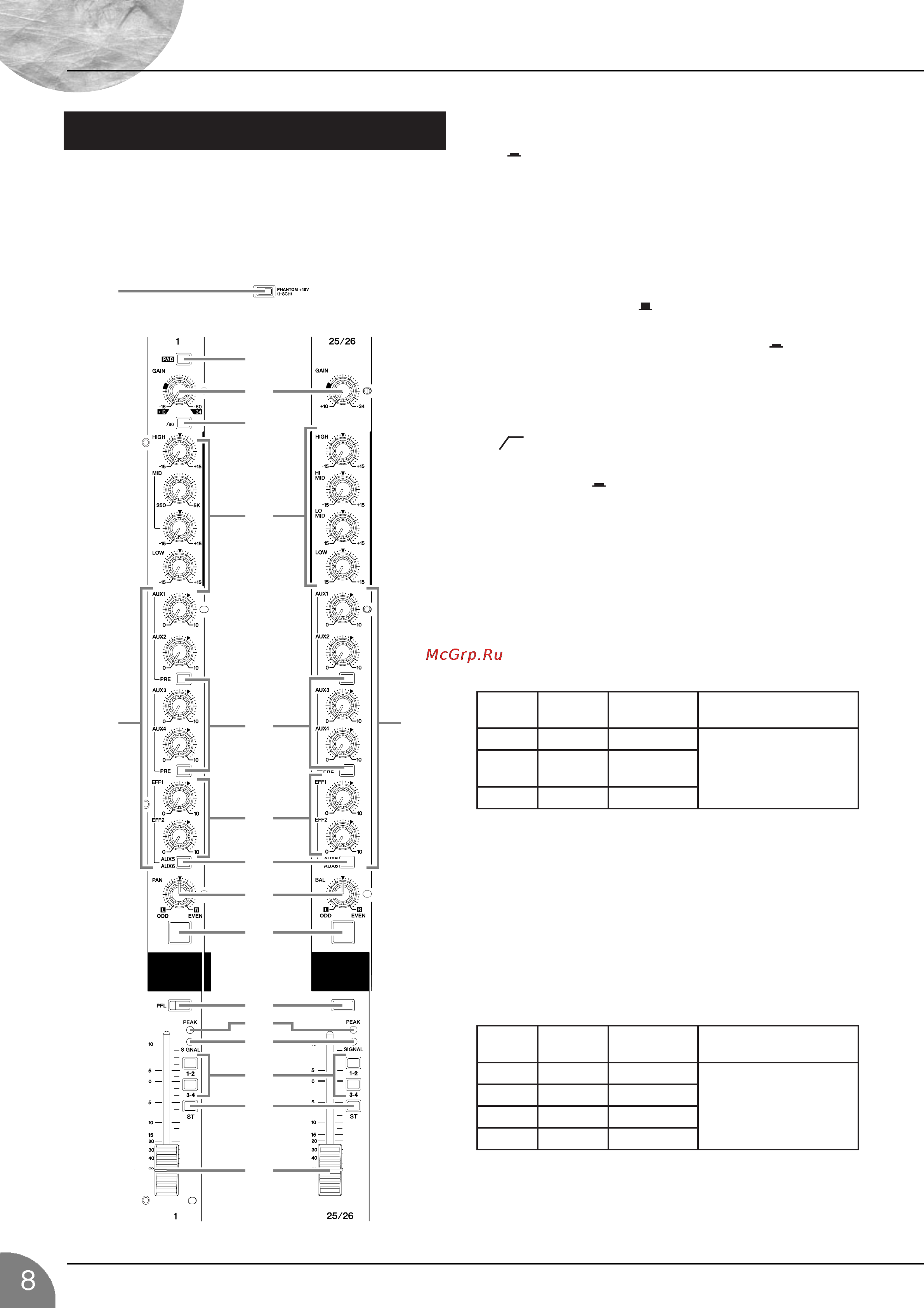

Передняя и Задняя Панели
Блок Управления Каналами
Моноканалы
1 - 24 (MG32/14FX)
1 - 16 (MG24/14FX)
Стереоканалы
25/26 - 31/32 (MG32/14FX)
17/18 - 23/24 (MG24/14FX)
Переключатель PAD
Когда этот переключатель находится в положении ON
(
),микшер уменьшает входной сигнал на 26 дБ.
Регулятор GAIN
Управляет усилением уровня входного сигнала. Для до-
стижения оптимального баланса между отношением С/Ш
(сигнал/шум) и динамическим диапазоном, установите
регулятор так, чтобы индикатор PEAK (
/
) загорался при
приближении к его максимальному уровню.
На моноканалах: Когда переключатель PAD (
) находит-
ся в положении OFF (
), регулятор GAIN устанавливает
входной уровень между -60 дБн - -16 дБн. Когда переклю-
чатель PAD находится в положении ON (
), регулятор
GAIN устанавливает входной уровень между -34 дБн -
+10 дБн.
На стереоканалах: Регулятор GAIN устанавливает вход-
ной уровень между -34 дБн - +10 дБн.
80 Выключатель (Фильтр Высокой Частоты)
Включает/выключает HPF. Для включения HPF нажмите
выключатель (
). HPF срезает частоты ниже 80 Гц.
Эквалайзер
• На моноканалах
Трехполосный эквалайзер регулирует полосы высоких,
средних и низких частот каналов. Регулятор каждой из
частотных полос в положении
L
дает плоскую часто-
тную характеристику. При повороте рукоятки вправо
соответствующая полоса частот усиливается, влево
- ослабевает. В следующей таблице приведены данные
о типе эквалайзера, основной частоте и максимальном
увеличении/уменьшении в каждой из трех полос.
• На стереоканалах
Четырехполосный эквалайзер регулирует полосы
высоких, средневысоких, средненизких и низких
частот каналов. Регулятор каждой частотной полосы в
положении
L
дает плоскую частотную характеристику.
При повороте рукоятки вправо соответствующая полоса
частот усиливается, влево - ослабевает. В следующей
таблице приведены данные о типе эквалайзера, основной
частоте и максимальном увеличении/ уменьшении в
каждой из четырех полос.
Z
Секция МОНОКАНАЛОВ
Секция СТЕРЕОКАНАЛОВ
Полоса Тип
Основная
Частота
Максимальное
Уменьшение/Увеличение
HIGH Полочный 10 кГц
±15 дБMID
Пиковый
250 Гц - 5 кГц
(переменная)
LOW Полочный 100 Гц
Полоса Тип
Основная
Частота
Максимальное
Уменьшение/Увеличение
HIGH Полочный 10 кГц
±15 дБ
HI-MID Пиковый 3 кГц
LO-MID Пиковый 800 Гц
LOW Полочный 100 Гц
