MG32/14FX, MG24/14FX
20
BA87 1
2345690C
Разъемы RETURN (1, 2)
Это несбалансированные телефонные входные разъемы.
Сигнал от каждого из этих разъемов подается на шины
ST и AUX 1 - 4. Эти разъемы обычно используются для
получения сигнала возврата от внешнего процессора эф-
фектов (реверберация, задержка и т.д.).
Эти разъемы могут также использоваться
как вспомогательный стерео вход. При
подключении только к разъему L (MONO),
микшер распознает сигнал как монофони-
ческий и размножит идентичный сигнал и
от разъемов R и L.
Разъемы 2TR IN
Эти несбалансированные входные разъемы RCA типа
могут использоваться для подачи сигнала от внешнего
стерео источника. Сигнал от каждого из этих разъемов
подается на шину ST. Используйте эти разъемы при под-
ключении звукового стерео источника мониторинга (на-
пример, CD-плеера или DAT-магнитофона) непосредс-
твенно к микшеру.
Разъемы REC OUT (L, R)
Несбалансированные входные разъемы RCA типа. Под-
ключая эти разъемы к внешнему записывающему уст-
ройству, Вы можете записывать подаваемый в разъемы
ST OUT сигнал.
Сигнал от этих разъемов не регулируется
мастер-фейдером ST и не является вход-
ным или выходным для разъемов INSERT
I/O. При использовании этих разъемов
для записи регулируйте по мере необхо-
димости уровень на внешнем записываю-
щем устройстве.
Разъемы SEND
• Разъемы AUX (1 - 6)
Это сбалансированные по сопротивлению телефонные
(штекерные) разъемы. Эти разъемы подают сигналы
соответственно от AUX1 - AUX6. Они могут использо-
ваться, например, для подключения к системе монито-
ринга, процессору эффектов или другому оборудованию
подобного типа.
• Разъемы EFFECT (1, 2)
Эти сбалансированные по сопротивлению телефонные
(штекерные) разъемы выводят сигналы от шин EFFECT.
Обычно используются для подключения к внешнему
процессору эффектов.
Разъемы GROUP INS I/O (1 - 4)
Несбалансированные двунаправленные TRS (наконечник,
кольцо, рукав) разъемы телефонного (штекерного) типа.
Вы можете использовать эти разъемы, чтобы подключить
индивидуальные группы подключения к устройствам
типа графических эквалайзеров, компрессоров и шумо-
вых фильтров.
Подключение к разъему INSERT I/O требу-
ет специального отдельно приобретаемо-
го кабеля для вставки (см. рис.)
Разъемы GROUP OUT (1 - 4)
Это сбалансированные по сопротивлению выходные ште-
керные разъемы. Эти разъемы выводят сигналы, посту-
пающие от шин GROUP 1 - 4. Используйте эти разъемы
для подключения к входным разъемам MTR, внешнего
микшера и других подобных устройств.

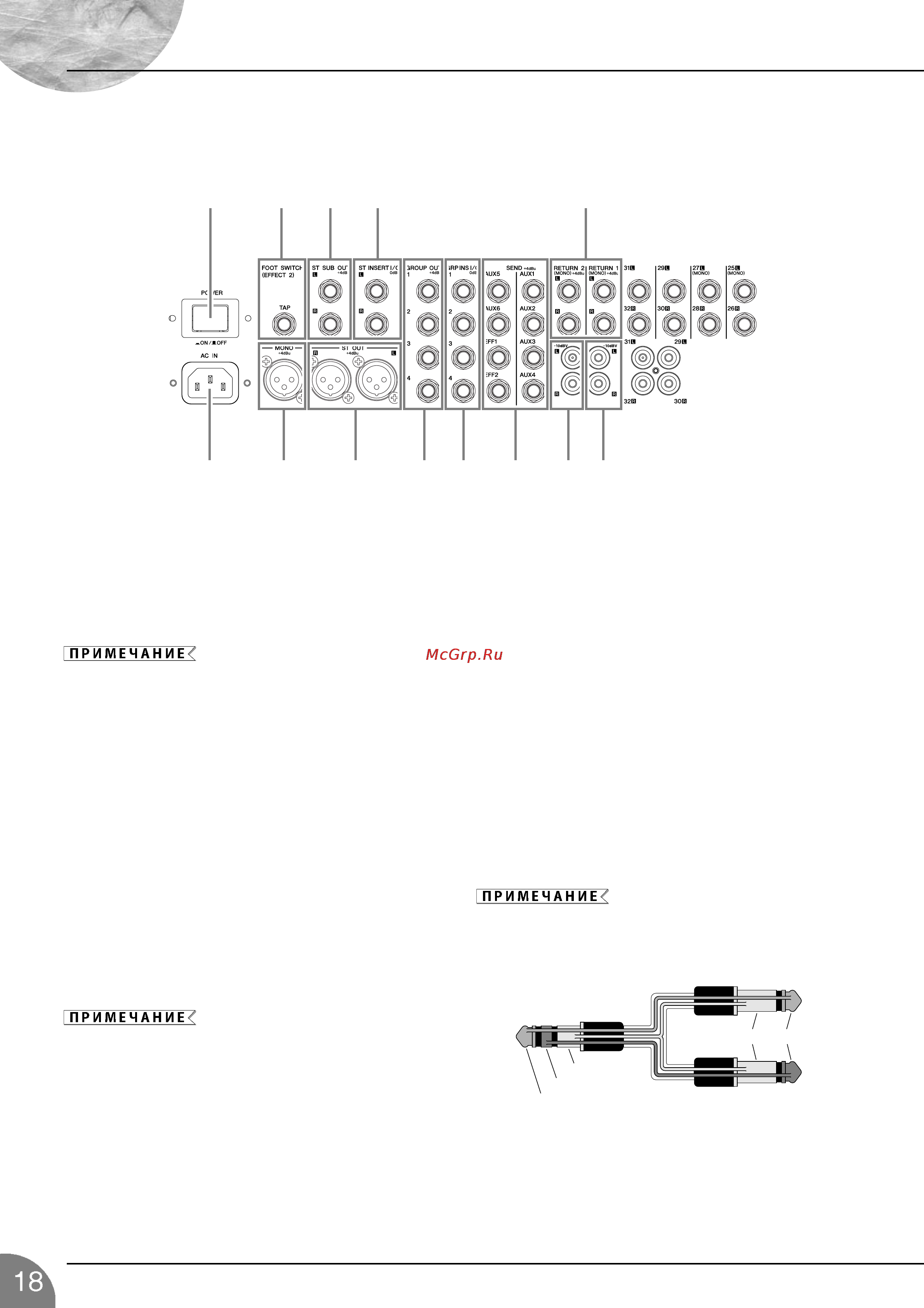

Передняя и Задняя Панели
Z
Мастер-секция - MASTER I/O
К разъему INSERT I/O
К входному разъему внешнего процессора
Наконечник
Кольцо
Рукав
Рукав
Наконечник
К выходному разъему внешнего процессора
