MG32/14FX, MG24/14FX
19
2
13
Передняя и Задняя Панели
Входные разъемы моно каналов
(MG32/14FX: CH 1 - 24, MG24/14: CH 1 - 16)
• INPUT A
Входные сбалансированные разъемы XLR.
• INPUT B
Входные сбалансированные разъемы штекерного типа.
Вы можете подключить к ним сбалансированные или не-
сбалансированные штекеры.
На каждом из каналов Вы можете исполь-
зовать вход INPUT A или INPUT B, но не оба
вместе. Если Вы подключаете оба входа,
будет работать только INPUT B.
Разъемы INSERT I/O
Это двунаправленные несбалансированные TRS (нако-
нечник, кольцо, рукав) разъемы телефонного (штекерно-
го) типа. Вы можете использовать эти разъемы для под-
ключения к каналам различных устройств типа графичес-
ких эквалайзеров, компрессоров и шумовых фильтров.
Подключение к разъемам INSERT I/O тре-
бует специального, отдельно приобрета-
емого кабеля, показанного на иллюстра-
ции ниже.
Входные разъемы стереоканалов
(MG32/14FX: CH 25/26, 27/28, 29/30, 31/32)
(MG24/14FX: CH 17/18, 19/20, 21/22, 23/24)
• Штекерные разъемы
(MG32/14FX: CH 25/26, 27/28, 29/30, 31/32)
(MG24/14FX: CH 17/18, 19/20, 21/22, 23/24)
Это несбалансированные телефонные (штекерные)
входные разъемы. Вы можете использовать каждую
пару разъемов для подачи стерео сигнала. Подавайте
сигнал L на канал с нечетным номером, а сигнал R на
канал с четным номером.
• Разъемы RCA
(MG32/14FX: CH 29/30, 31/32)
(MG24/14FX: CH 21/22, 23/24)
Это несбалансированные входные разъемы RCA типа.
Вы можете использовать каждую пару разъемов для
подачи стерео сигнала. Подавайте сигнал L на канал с
нечетным номером, а сигнал R на канал с четным номе-
ром.
• Для подключения Вы можете использо-
вать любые из этих разъемов, но не оба
вместе. Пожалуйста, подключайтесь
только к однотипной паре разъемов на
каждом канале.
• Некоторые из телефонных разъемов
(MG32/14FX: CH 25/26, 27/28; MG24/
14FX: CH 17/18, 19/20) также поддержи-
вают монофонический вход. При ис-
пользовании только разъема L (MONO)
каждой пары (разъем R не использует-
ся), микшер направит тот же сигнал че-
рез оба входа L (MONO) и R.

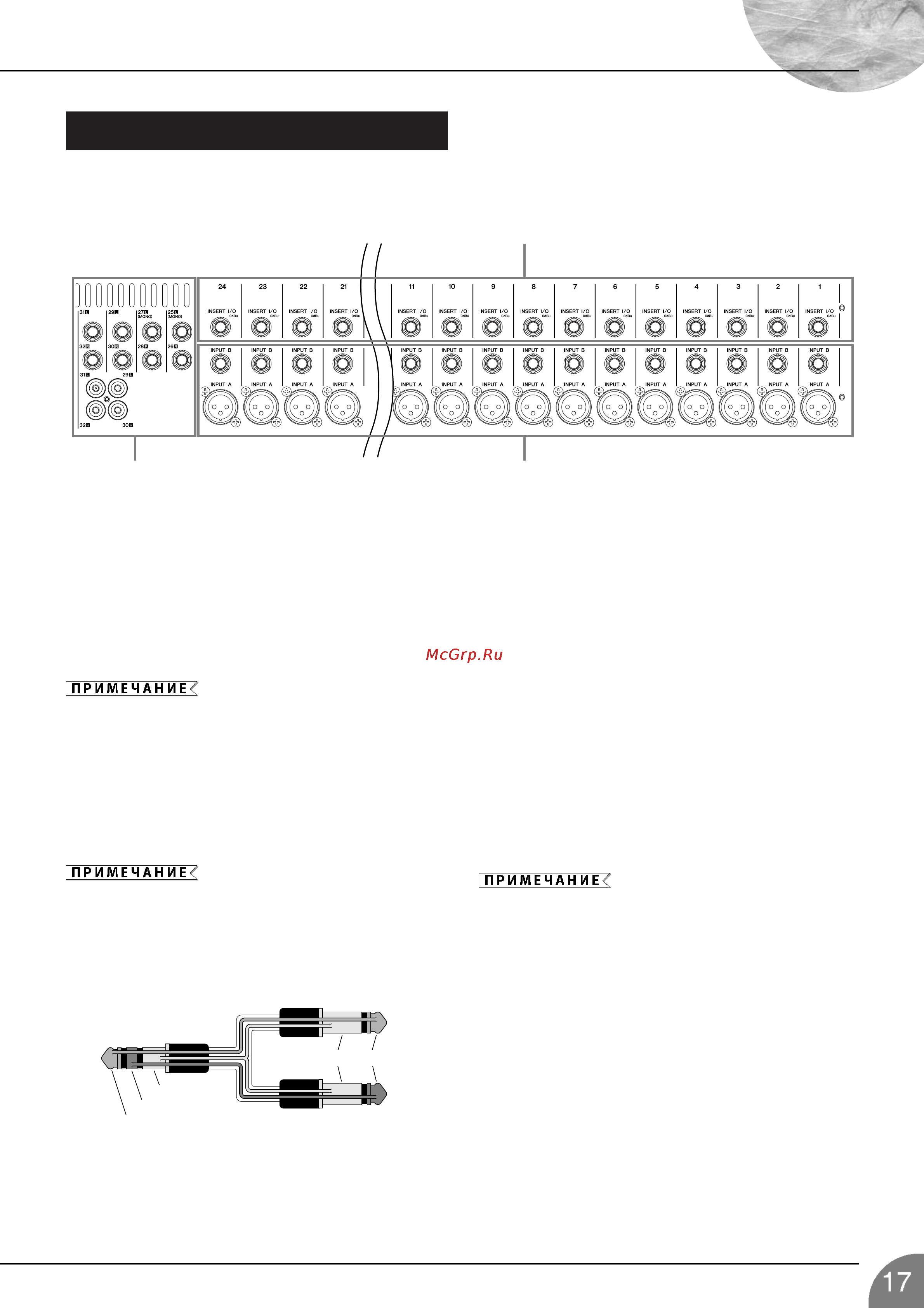

Блок Входов/Выходов
Z
Секция CHANNEL I/O
К разъему INSERT I/O
К входному разъему внешнего процессора
Наконечник
Кольцо
Рукав
Рукав
Наконечник
К выходному разъему внешнего процессора
