MG32/14FX, MG24/14FX
14
1
2
3
4
3
1
2
Z

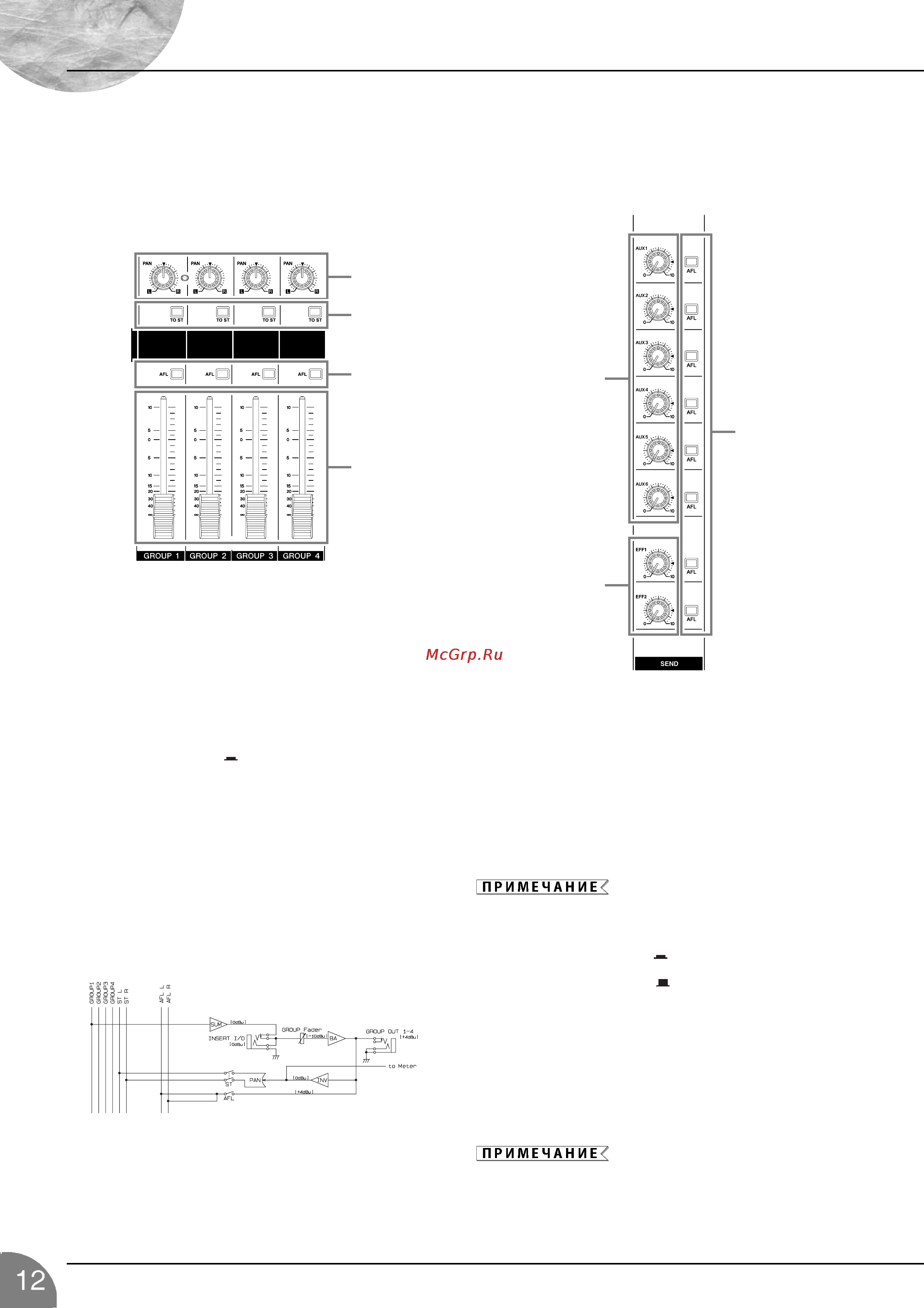

Групповая секция (GROUP)
Данная секция регулирует уровень сигналов четырех шин
GROUP и управляет потоком этих сигналов. В то время как
сигнал каждой шины GROUP подается в соответствующий
разъем GROUP OUT (см. стр. 18), Вы также можете исполь-
зовать переключатели TO ST и AFL, чтобы выборочно подать
эти группы сигналов на шины AFL и ST.
Регулятор PAN
Eсли Вы подаете сигнал шины GROUP на шину ST (то
есть, если соответствующий переключатель TO ST (
)
включен), этот регулятор позиционирует сигнал на линии
ST L/R.
Переключатели TO ST
Для каждой группы: Если переключатель включен (уста-
новлен в положение ( ), микшер подает сигнал от шины
GROUP на шину ST, после его прохождения через фейдер
GROUP (
) и регулятор PAN (
).
Переключатели AFL
(Постфейдерное Прослушивание)
Подают соответствующий сигнал GROUP OUT на шину
AFL для контролирования этого сигнала в разъеме
PHONES.
Групповые фейдеры
Каждый фейдер регулирует уровень сигнала, подаваемо-
го в соответствующий разъем GROUP OUT.
Z
Секция ОТПРАВКИ (SEND)
Эта секция регулирует уровни и управляет сигнальным по-
током шести шин AUX и двух шин EFFECT. Каждый из этих
сигнальных потоков подается в соответствующий выходной
разъем SEND (соответственно AUX1-AUX6, EFF1 и EFF2).
Регуляторы AUX (AUX1 - AUX6)
Каждый регулятор устанавливает уровень сигнала, пос-
тупающий от обозначенной шины AUX в соответствую-
щий разъем AUX SEND.
Регуляторы Эффекта (EFF1, EFF2)
Каждый регулятор устанавливает уровень сигнала, пос-
тупающего от шины EFFECT в соответствующий разъем
EFFECT SEND, а также на соответствующий внутренний
цифровой эффект.
Для каждого канала используйте пере-
ключатель AUX5/6 канала (см. стр. 11) для
выбора направления подачи сигнала: на
шины AUX5/6 или EFFECT 1/2. Если пере-
ключатель включен (находится в положе-
нии ) сигнал поступает в разъемы AUX5
и AUX6 SEND. Если переключатель выклю-
чен ( ), сигнал поступает в разъемы EFF1
и EFF2 SEND.
Переключатели AFL
(Постфейдерное Прослушивание)
Для каждой шины AUX и EFFECT: Используйте этот
переключатель для подачи соответствующего сигнала
AUX SEND или EFF SEND на шину AFL. Сигнал AUX SEND
или EFF SEND поступает на шину AFL для необходимого
контролирования этого сигнала в разъеме PHONES.
При установке этого переключателя
для EFF1 или EFF2 используйте разъем
PHONES, чтобы контролировать сигнал,
подающийся на соответствующий внут-
ренний цифровой эффект.
