MG32/14FX, MG24/14FX
18
1
2
3
4
IMPORTANT: Please read carefully before con-
necting a lamp.
• Do not use a lamp that grounds Pin 2 or Pin 3 to the
shell (body).
Use of the wrong lamp type may result in damage
to the mixer.
Recommended lamps: Littlite's X-HI series of goose-
neck lamps.
• Do not inadvertently connect a talkback micro-
phone to the LAMP jack.
A microphone may sustain damage if connected to
this jack.
Wrong lamp type
12
3
12
3
Correct lamp type
12
3
Shell
Z

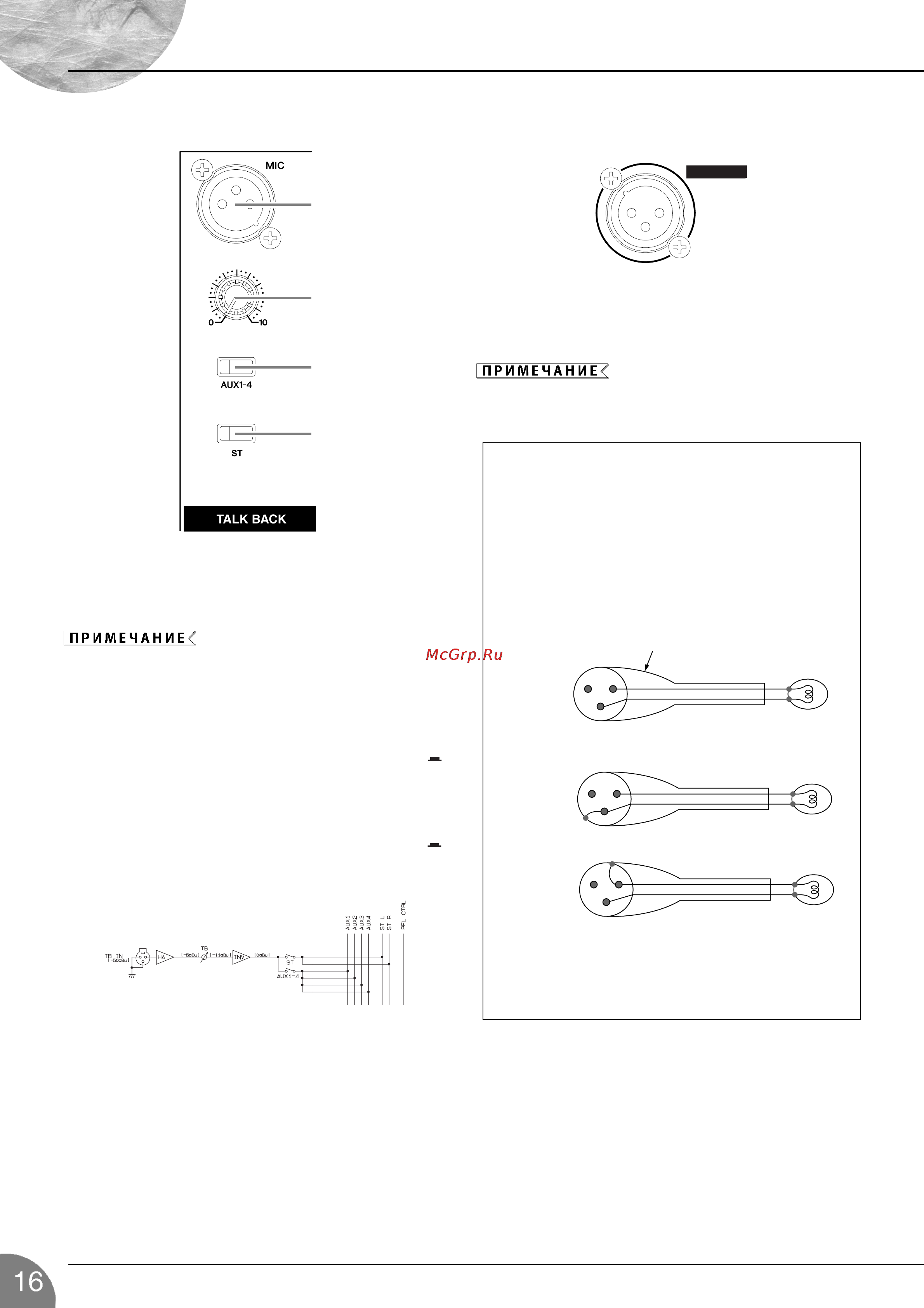

Секция TALKBACK
Разъем MIC
Несбалансированный входной XLR разъем для подклю-
чения обратной связи к микрофону.
Фантомное питание не поступает к этому
разъему.
Регулятор уровня
Регулирует уровень обратной связи.
Переключатель AUX1-4
При включении этого переключателя (положение )
микшер подает сигнал от разъема MIC на шины AUX
1 - 4.
Переключатель ST
При включении этого переключателя (положение )
микшер подает сигнал от разъема MIC на шину ST.
Z
Разъем LAMP
Разъем LAMP
Выходной разъем типа XLR3 для подключения лампы.
Используемые лампы: 12В (AC или DC),
максимум 5Вт. Питание 12В на Контак-
ты 2 и 3. Контакт 1 не используется.
Передняя и Задняя Панели
LAMP (12V)
ВНИМАНИЕ: Прочтите внимательно это примеча-
ние до подключения лампы.
• Не используйте лампы, в которых контакты 2 или 3 за-
землены к щитку лампы. Использование неисправной
лампы может повредить микшер. Рекомендуемые лам-
пы: Серия S-образных ламп Littlite X-Hi.
Правильный тип лампы
Неправильный тип лампы
• Во избежание повреждения микрофона не подклю-
чайте его к разъему LAMP.
w
щиток
