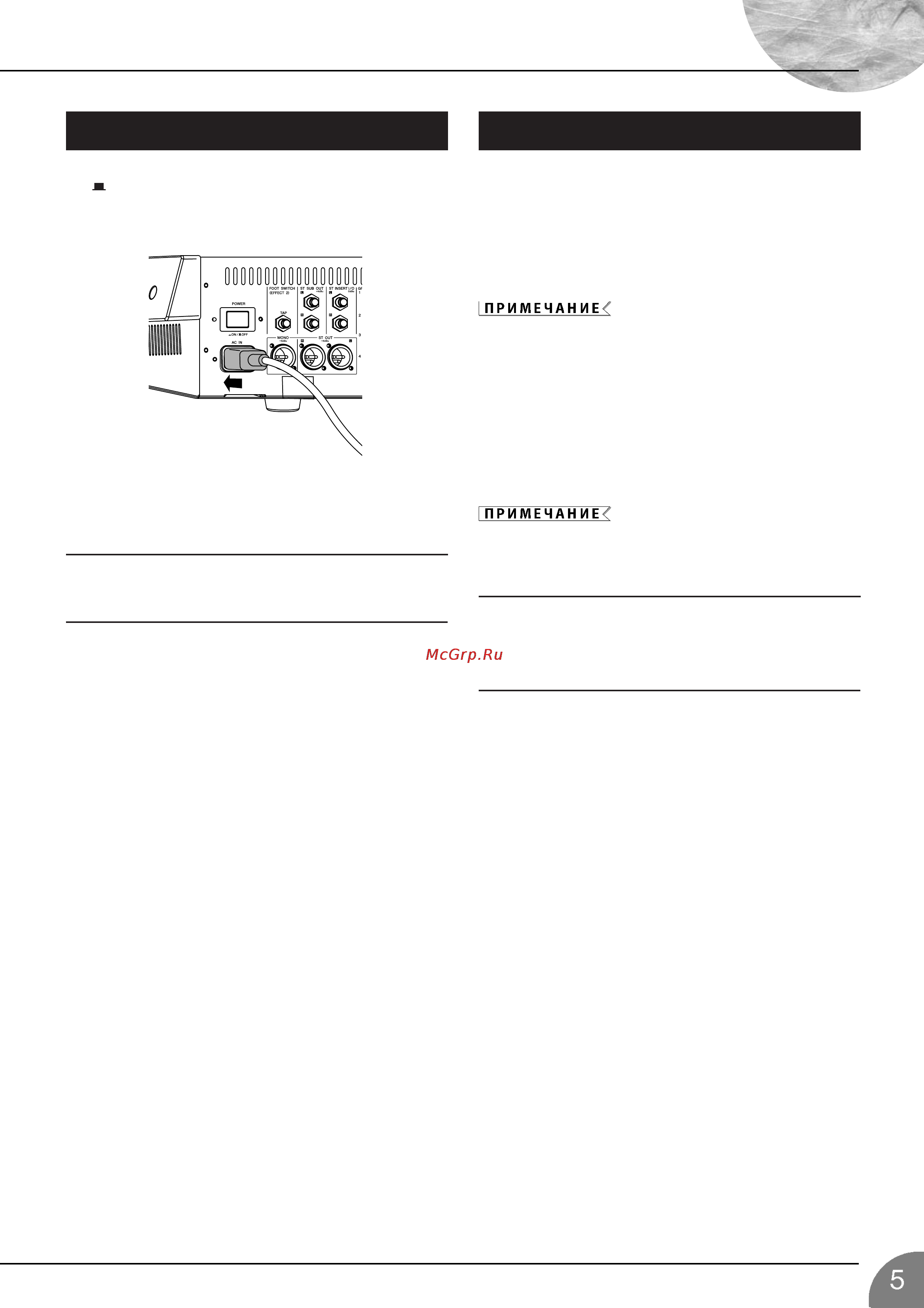

MG32/14FX, MG24/14FX
7
Введение
Подключение к питанию
(1) Убедитесь, что переключатель питания микшера выключен
( ).
(2) Подключите входящий в комплект сетевой кабель к
разъему AC IN на задней панели устройства.
(3) Подключите сетевой кабель к розетке питания.
Подготовка к работе
(1) Перед подключением микрофонов и инструментов,
убедитесь, что все устройства выключены. Также
убедитесь, что все канальные фейдеры и мастер-фейдеры
микшера установлены на минимум (вниз до упора).
(2) Подключите один конец кабеля к микрофону или
инструменту, а другой конец к соответствующему разъему
на микшере.
На каждом из моно каналов Вы можете
использовать вход INPUT A или INPUT B,
но не оба вместе. На стереоканалах, Вы
можете использовать входные разъемы
телефонного типа или разъемы RCA, но не
оба вместе. Пожалуйста, подключайтесь
только к одному из разъемов на каждом
канале.
(3) Включайте устройства в следующем порядке:
Периферийные устройства микшер усилители (или
активные мониторы).
Выключение производится в обратном
порядке: питание усилителей (активных
мониторов) микшер периферийные
устройства.
Не блокируйте вентиляционные отверстия, находящиеся
со всех сторон микшера (наверху, на дне, на передней,
задней и боковых панелях). Плохая вентиляция может
привести к перегреву устройства и, как следствие, к его
повреждению и даже возгоранию.
w
Отключайте сетевой кабель от сети во время грозы. Также
выключайте устройство, если в течение длительного вре-
мени не будете им пользоваться.
w
