Български | 1031 609 929 L09 • 12.1.07
Предпазен екран
f При работа с гумения подложен диск 16,
с чашковидна/дискова телена четка или
пластинчат диск за шлифоване винаги
използвайте предпазния екран 15.
Захванете предпазния екран 15 със
спомагателната ръкохватка 5.
Монтиране на инструменти за
шлифоване
f Преди извършване на каквито и да е дей-
ности по електроинструмента изключ-
вайте щепсела от захранващата мрежа.
f При работа дисковете за шлифоване и
рязане се нагряват силно, не ги
докосвайте, преди да са се охладили.
Почистете вала 6 и всички детайли, които ще
монтирате.
При затягане и освобождаване на работните
инструменти натискайте бутона 2, за да
блокирате вала на електроинструмента.
f Натискайте бутона за блокиране на вала
само когато той е в покой. В противен
случай електроинструментът може да бъде
повреден.
Диск за шлифоване/рязане
Съобразявайте се с допустимите размери на
работните инструменти. Диаметърът на отвора
трябва да пасва на стъпалото на центроващия
фланец. Не използвайте адаптери или
редуциращи звена.
При монтиране на диамантни режещи дискове
внимавайте стрелката, указваща посоката им
на въртене, да съвпада с посоката на въртене
на електроинструмента (вижте стрелката на
главата на електроинструмента).
Последователността на монтиране може да се
види на страницата с фигурите.
За застопоряване на шлифоващ или режещ
абразивен диск навийте застопоряващата
гайка 10 и я затегнете с двущифтовия ключ,
вижте раздела «Гайка за бързо
застопоряване».
f След монтирането на абразивния диск,
преди да включите електроинструмента,
се уверете, че дискът е монтиран
правилно и може да се върти свободно.
Уверете се, че абразивният диск не
допира до предпазния кожух или други
детайли на електроинструмента.

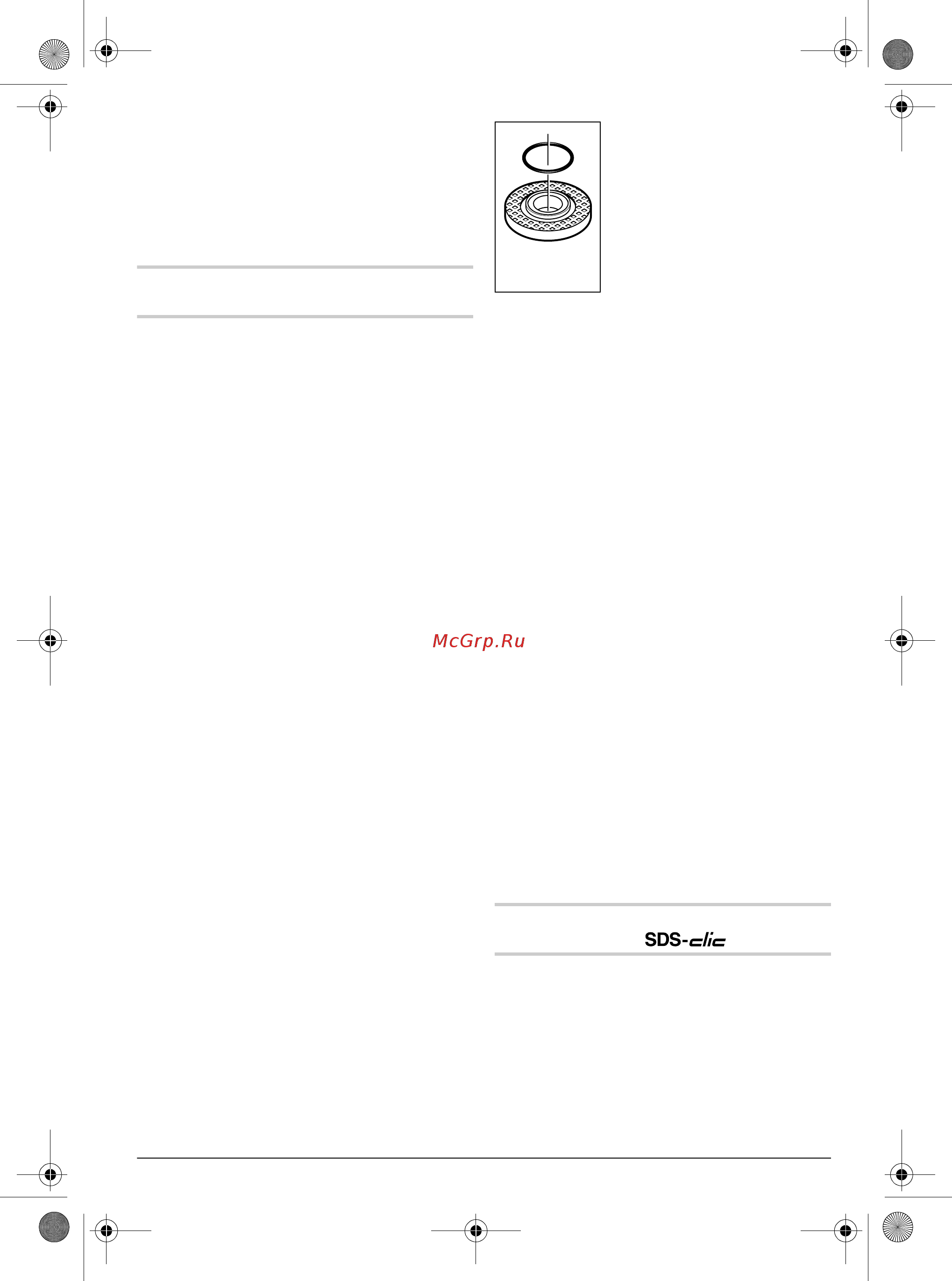

На центроващия фланец 8
около центроващото стъпало е
поставен О-пръстен от
изкуствен материал. Ако
О-пръстенът липсва или ако
е повреден, трябва
непременно да бъде заменен
(каталожен номер
1 600 210 039), преди
фланецът 8 да бъде монтиран.
Пластинчат диск
f При работа с гумения подложен диск 16,
с чашковидна/дискова телена четка или
пластинчат диск за шлифоване винаги
използвайте предпазния екран 15.
Поставете специалния центроващ фланец
(каталожен номер 2 605 703 028) и
пластинчатия диск на вала 6. Навийте
застопоряващата гайка 10 и я затегнете с
двущифтовия ключ.
Гумен подложен диск
f При работа с гумения подложен диск 16,
с чашковидна/дискова телена четка или
пластинчат диск за шлифоване винаги
използвайте предпазния екран 15.
Последователността на монтиране може да се
види на страницата с фигурите.
Навийте кръглата гайка 18 и я затегнете с
двущифтовия ключ.
Чашковидна/дискова телена четка
f При работа с гумения подложен диск 16,
с чашковидна/дискова телена четка или
пластинчат диск за шлифоване винаги
използвайте предпазния екран 15.
Последователността на монтиране може да се
види на страницата с фигурите.
Използваната чашковидна/дискова телена
четка трябва да може да се навие на вала на
електроинструмента толкова, че допре здраво
до фланеца на вала в края на резбата.
Затегнете чашковидната/дискова телена четка
с гаечен ключ.
Гайка за бързо
застопоряване
За лесната смяна на работния инструмент без
използване на спомагателни инструменти
можете вместо застопоряващата гайка 10 да
използвате гайка за бързо застопоряване 11.
f Допуска се използването на гайката за
бързо застопоряване 11 само за абразивни
дискове за шлифоване или рязане.
Използвайте само гайки за бързо
застопоряване 11 в изрядно техническо
състояние.
