26 | Česky 1 609 929 L09 • 12.1.07
f Po montáži brusného nástroje před zapnutí
zkontrolujte, zda je brusný nástroj správně
namontován a může se volně otáčet.
Zajistěte, aby se brusný nástroj nedotýkal
ochranného krytu nebo dalších dílů.

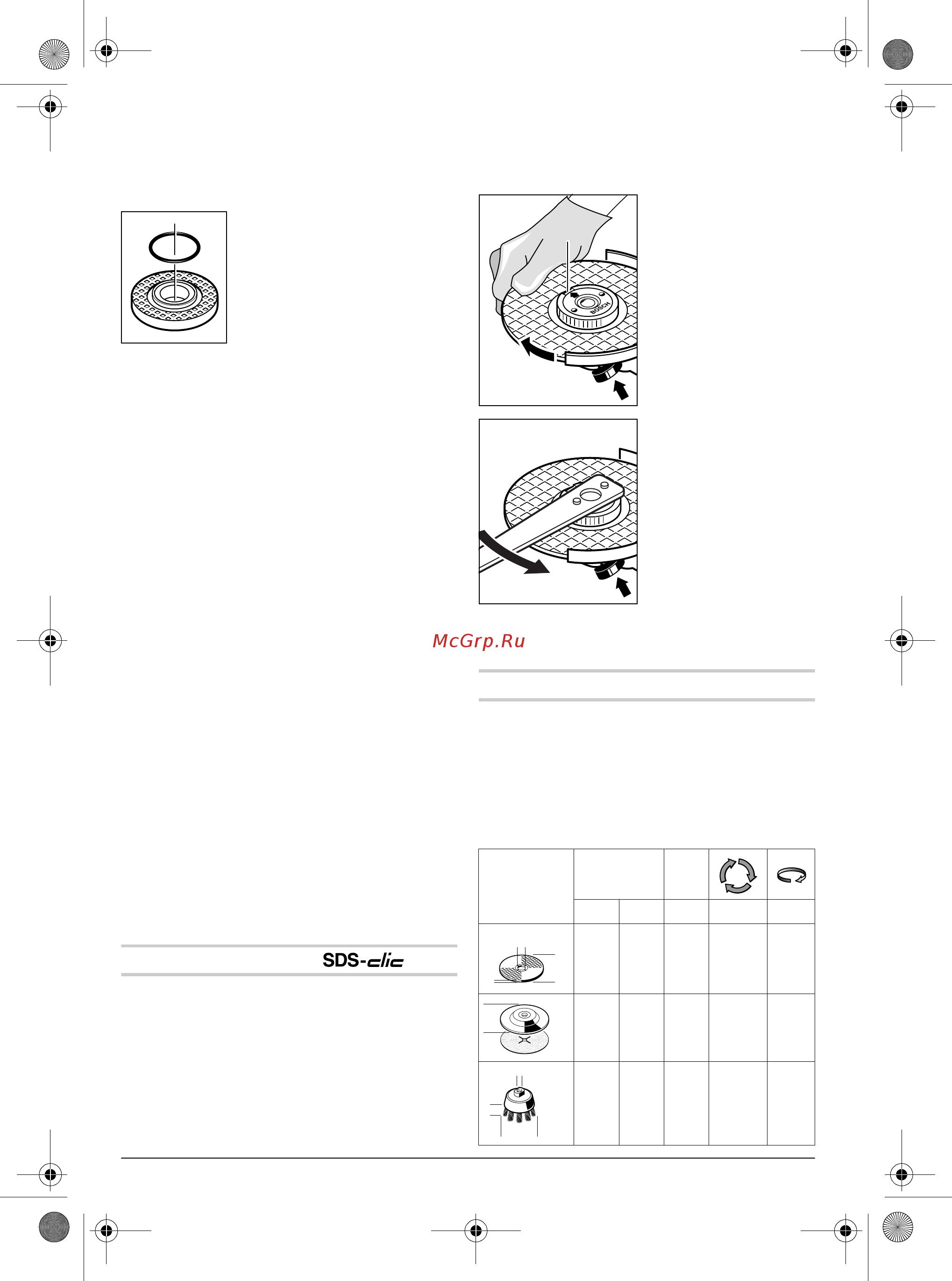

V upínací přírubě 8 je okolo
středícího osazení nasazen díl z
umělé hmoty (o-kroužek). Pokud
o-kroužek chybí nebo je
poškozen, musí být nezbytně
nahrazen (obj. číslo
1 600 210 039) dříve, než se
namontuje upínací příruba 8.
Lamelový brusný kotouč
f Pro práce s pryžovým brusným talířem 16
nebo s hrncovým kartáčem/kotoučovým
kartáčem/lamelovým brusným kotoučem
vždy namontujte ochranu ruky 15.
Nasate speciální upínací přírubu (obj. číslo
2 605 703 028) a lamelový brusný kotouč na
brusné vřeteno 6. Našroubujte upínací matici 10 a
utáhněte ji klíčem se dvěma čepy.
Pryžový brusný talíř
f Pro práce s pryžovým brusným talířem 16
nebo s hrncovým kartáčem/kotoučovým
kartáčem/lamelovým brusným kotoučem
vždy namontujte ochranu ruky 15.
Pořadí montáže je patrné na straně grafiky.
Našroubujte kruhovou matici 18 a utáhněte ji
klíčem se dvěma čepy.
Hrncový kartáč/kotoučový kartáč
f Pro práce s pryžovým brusným talířem 16
nebo s hrncovým kartáčem/kotoučovým
kartáčem/lamelovým brusným kotoučem
vždy namontujte ochranu ruky 15.
Pořadí montáže je patrné na straně grafiky.
Hrncový kartáč/kotoučový kartáč se musí nechat
našroubovat tak daleko na brusné vřeteno, aby
pevně přiléhal na přírubě brusného vřetene na
konec závitu. Hrncový kartáč/kotoučový kartáč
pevně utáhněte stranovým klíčem.
Rychloupínací matice
K snadné výměně brusných nástrojů bez použití
dalších nástrojů můžete místo upínací matice 10
použít rychloupínací matici 11.
f Rychloupínací matice 11 smí být použita jen
pro brusné nebo dělící kotouče.
Použijte pouze bezvadnou, nepoškozenou
rychloupínací matici 11.
Při našroubování dbejte na to, aby popsaná
strana rychloupínací matice 11 neukazovala k
brusnému kotouči; šipka musí ukazovat na
indexovou značku 22.
Stlačte aretační tlačítko
vřetene 2, aby se brusné
vřeteno zajistilo. Pro
pevné utažení
rychloupínací matice
otočte brusný kotouč
silou ve směru
hodinových ručiček.
Řádně upevněnou,
nepoškozenou
rychloupínací matici
můžete uvolnit rukou
otáčením rýhovaného
kroužku proti směru
hodinových ručiček.
Pevně usazenou
rychloupínací matici
nikdy neuvolňujte
pomocí kleští, nýbrž
použijte klíč se dvěma
čepy. Klíč se dvěma čepy nasate jak je zobrazeno
na obrázku.
Dovolené brusné nástroje
Můžete používat všechny v tomto návodu k
obsluze uvedené brusné nástroje.
Dovolený počet otáček [min
-1
] resp. obvodová
rychlost [m/s] použitých brusných nástrojů musí
minimálně odpovídat údajům v následující tabulce.
Dbejte proto dovoleného počtu otáček resp.
obvodové rychlosti na etiketě brusného nástroje.
max.
[mm] [mm]
Dbd[min
-1
][m/s]
115
125
150
6
6
6
22,2
22,2
22,2
11000
11000
9300
80
80
80
115
125
––
11000
11000
80
80
75 30 M 14 11000 45
22
b
d
D
D
D
b
d
OBJ_BUCH-193-003.book Page 26 Friday, January 12, 2007 11:28 AM
