52 | Magyar 1 609 929 L09 • 12.1.07

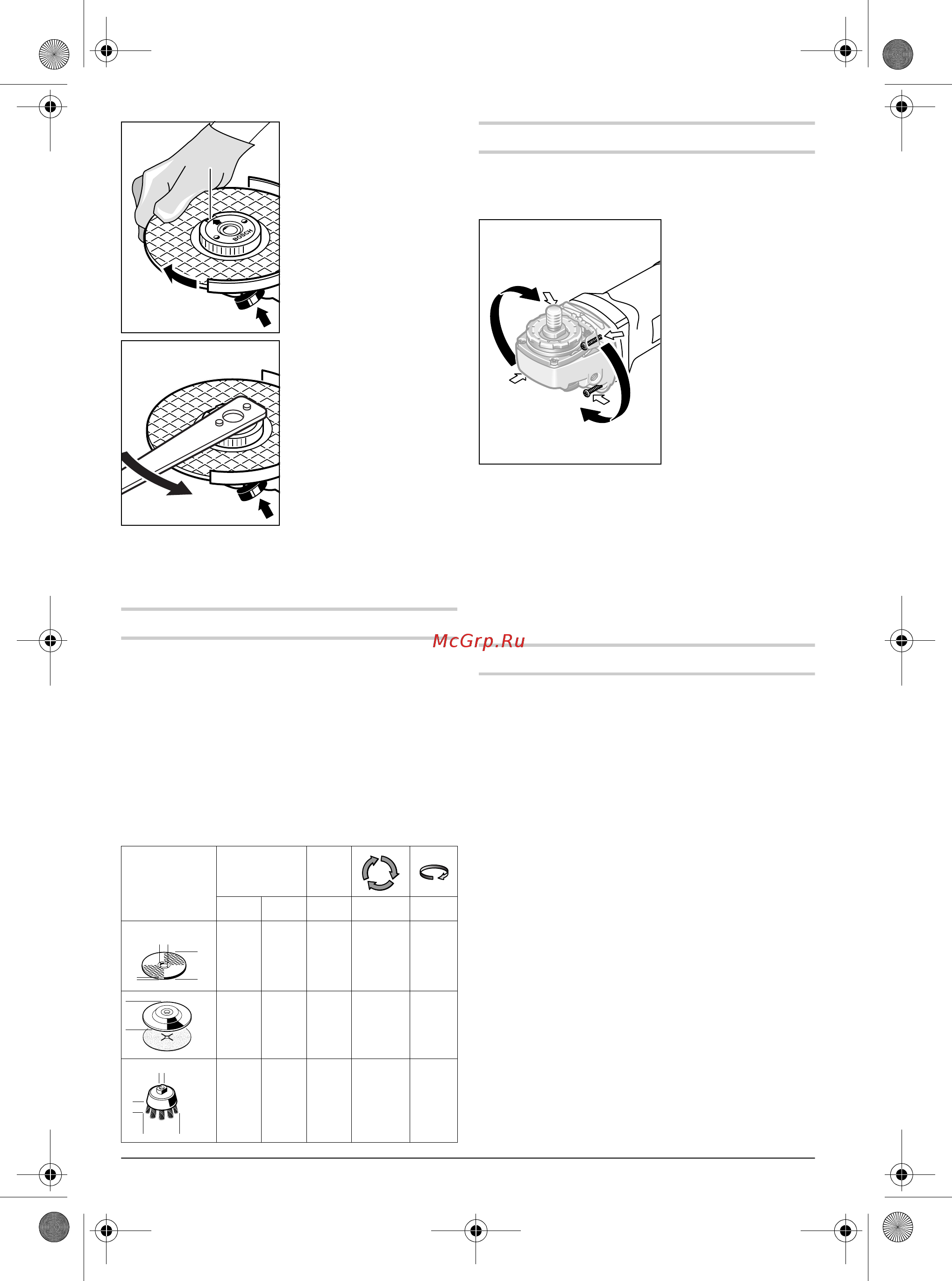

A csiszolótengely
rögzítéséhez nyomja
meg a 2
tengelyrögzítőgombot.
A gyorsbefogó anya
megszorításához
forgassa el a
csiszolótárcsát
erőteljesen az óramutató
járásával megegyező
irányban.
Egy előírásszerűen
rögzített hibátlan
gyorsbefogó anyát a
recézett gyűrűnek az
óramutató járásával
ellentétes irányba való
elforgatásával kézzel ki
lehet lazítani.
Ha egy
gyorsbefogóanya
beékelődött, és nem
lehet kicsavarni, erre a
célra sohase használjon fogót, hanem csak
kizárólag körmöskulcsot. A körmöskulcsot az
ábrán látható módon kell használni.
Megengedett csiszolószerszámok
A készüléken az ezen Kezelési Utasításban
megadott valamennyi csiszolószerszám
alkalmazható.
Az alkalmazásra kerülő csiszolószerszámok
megengedett fordulatszámának [perc
-1
], illetve
megengedett kerületi sebességének [m/s]
legalábbis el kell érnie az alábbi táblázatban
megadott értékeket.
Ezért ügyeljen a csiszolószerszám címkéjén
megadott megengedett fordulatszámra, illetve
kerületi sebességre.
A hajtóműfej elfordítása
f Az elektromos kéziszerszámon végzendő
bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszoló aljzatból.
A hajtóműfejet 90°-
os lépésekben el
lehet fordítani. Így a
be-/kikapcsolót
különleges
esetekben, például a
20 vezetőszánnal/
daraboló állvánnyal
és az elszívó búrával
végzett munkákhoz,
vagy balkezes
kezelők számára
kényelmesebben
elérhető helyzetbe
lehet forgatni.
Csavarja ki teljesen a 4 csavart. Óvatosan forgassa
el a hajtóműfejet az új helyzetbe, anélkül, hogy
eközben levenné a házról. Húzza meg ismét
szorosra a 4 csavart.
Üzemeltetés
Üzembe helyezés
f Ügyeljen a helyes hálózati feszültségre! Az
áramforrás feszültségének meg kell
egyeznie az elektromos kéziszerszám
típustábláján található adatokkal. A 230 V-os
berendezéseket 220 V hálózati feszültségről
is szabad üzemeltetni.
Ha az elektromos kéziszerszámot mobilis
áramfejlesztőről (generátor) üzemeltetik, amely
nem rendelkezik elegendő teljesítménytartalékkal,
illetve amely nincs felszerelve megfelelő
feszültségszabályozóval (magasabb indítási
árammal), akkor teljesítménycsökkenés vagy a
tipikustól eltérő indítási viselkedés léphet fel.
Ügyeljen arra, hogy a használatra kerülő
áramfejlesztő megfeleljen a követelményeknek.
Be- és kikapcsolás
Az elektromos kéziszerszám üzembe
helyezéséhez tolja el előre, majd nyomja be
a 4 ki-/bekapcsolót.
A benyomott 4 be-/kikapcsoló reteszeléséhez
tolja tovább előre a benyomott 4 be-/kikapcsolót.
Az elektromos kéziszerszám kikapcsolásához
engedje el a 4 be-/kikapcsolót, illetve, haaz
reteszelve van, nyomja be rövid időre a
4 be-/kikapcsolót, majd engedje el azt.
max.
[mm] [mm]
Dbd[perc
-1
][m/s]
115
125
150
6
6
6
22,2
22,2
22,2
11000
11000
9300
80
80
80
115
125
––
11000
11000
80
80
75 30 M 14 11000 45
22
b
d
D
D
D
b
d
