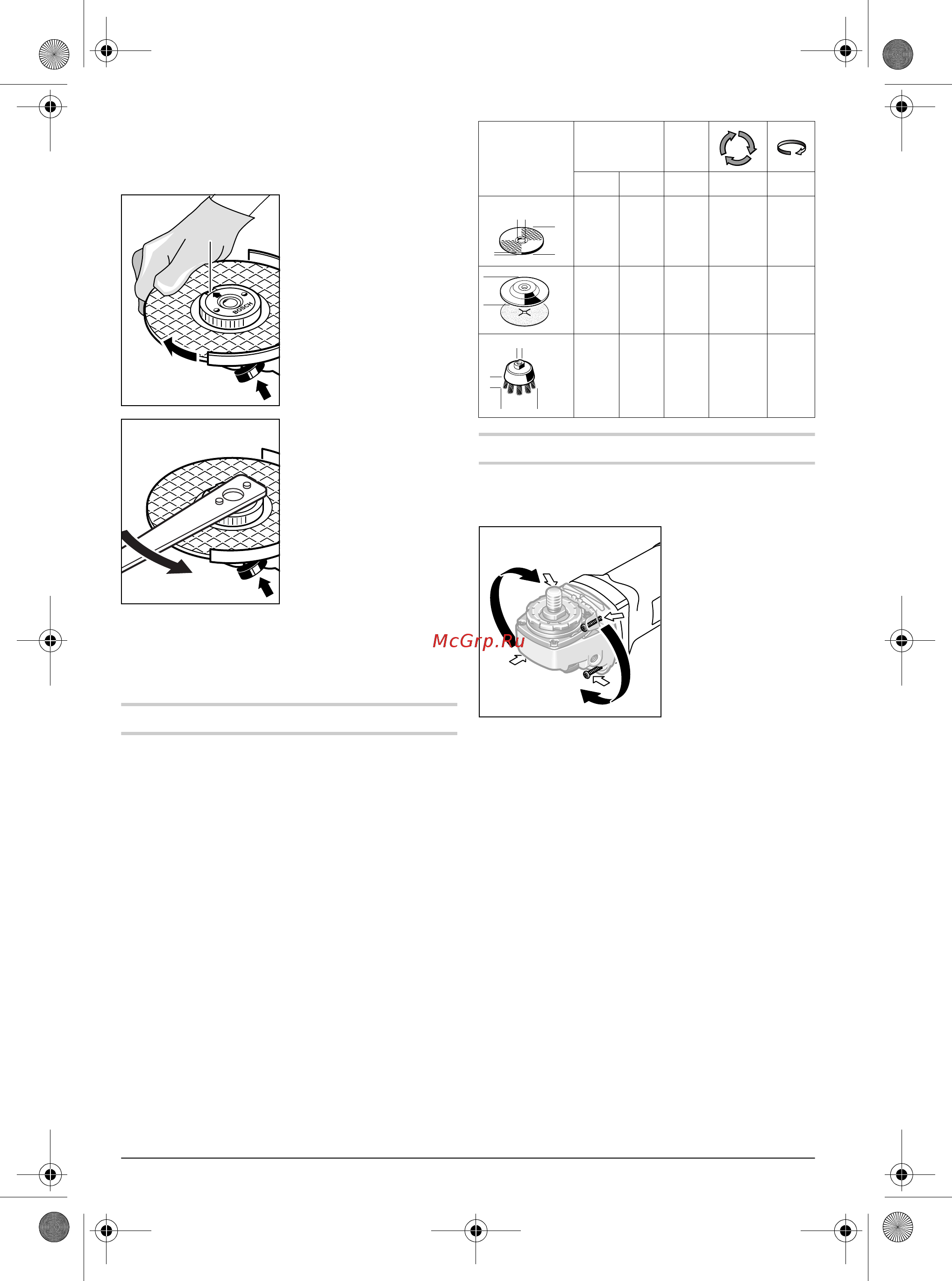

104 | Български 1 609 929 L09 • 12.1.07
При навиването внимавайте надписаната
страна на гайката за бързо застопоряване 11
да не е обърната към диска; стрелката
трябва да е насочена към маркировката 22.
Натиснете бутона за
блокиране на вала 2 за
да го застопорите. За
да затегнете гайката
за бързо
застопоряване,
завъртете диска силно
по посока на
часовниковата
стрелка.
Затегната правилно,
неповредена гайка за
бързо застопоряване
може да бъде развита
чрез завъртане на ръка
на накатения пръстен в
посока, обратна на
часовниковата
стрелка.
Ако гайката за бързо
застопоряване не
може да се освободи,
в никакъв случай не се опитвайте да я
развиете с клещи, използвайте
двущифтовия ключ. Поставете двущифтовия
ключ, както е показано на фигурата.
Допустими работни инструменти
Можете да използвате всички посочени в това
ръководство работни инструменти.
Допустимата максимална скорост на въртене
[min
-1
], респ. периферната скорост [m/s] на
използвания работен инструмент трябва да
бъдат не по-малки от посочените в таблицата
по-долу стойности.
За целта проверете допустимата скорост на
въртене, респ. периферна скорост, изписани
на етикета на работния инструмент.
Завъртане на главата на редуктора
f Преди извършване на каквито и да е дей-
ности по електроинструмента изключ-
вайте щепсела от захранващата мрежа.
Можете да
завъртите главата на
редуктора на стъпки
от по 90°. Така при
специални работни
условия пусковият
прекъсвач може да
бъде поставен в по-
удобна позиция,
напр. при рязане с
използване на
предпазния кожух с
прахоулавяне и
водеща шейна 20/стенда за рязане или ако Ви е
по-удобно да работите с лявата ръка.
Развийте напълно и извадете четирите винта.
Внимателно завъртете главата на редуктора
до новата позиция, без да я отделяте от
корпуса на електроинструмента.
22
макс.
[mm] [mm]
Dbd[min
-1
][m/s]
115
125
150
6
6
6
22,2
22,2
22,2
11000
11000
9300
80
80
80
115
125
––
11000
11000
80
80
75 30 M 14 11000 45
b
d
D
D
D
b
d
