Eesti | 1491 609 929 L09 • 12.1.07
f Pärast lihvimistarviku paigaldamist ja enne
seadme sisselülitamist kontrollige, kas
lihvimistarvik on korrektselt paigaldatud ja
saab vabalt pöörelda. Veenduge, et
lihvimistarvik ei puutu kokku kettakaitsme
ega teiste osadega.

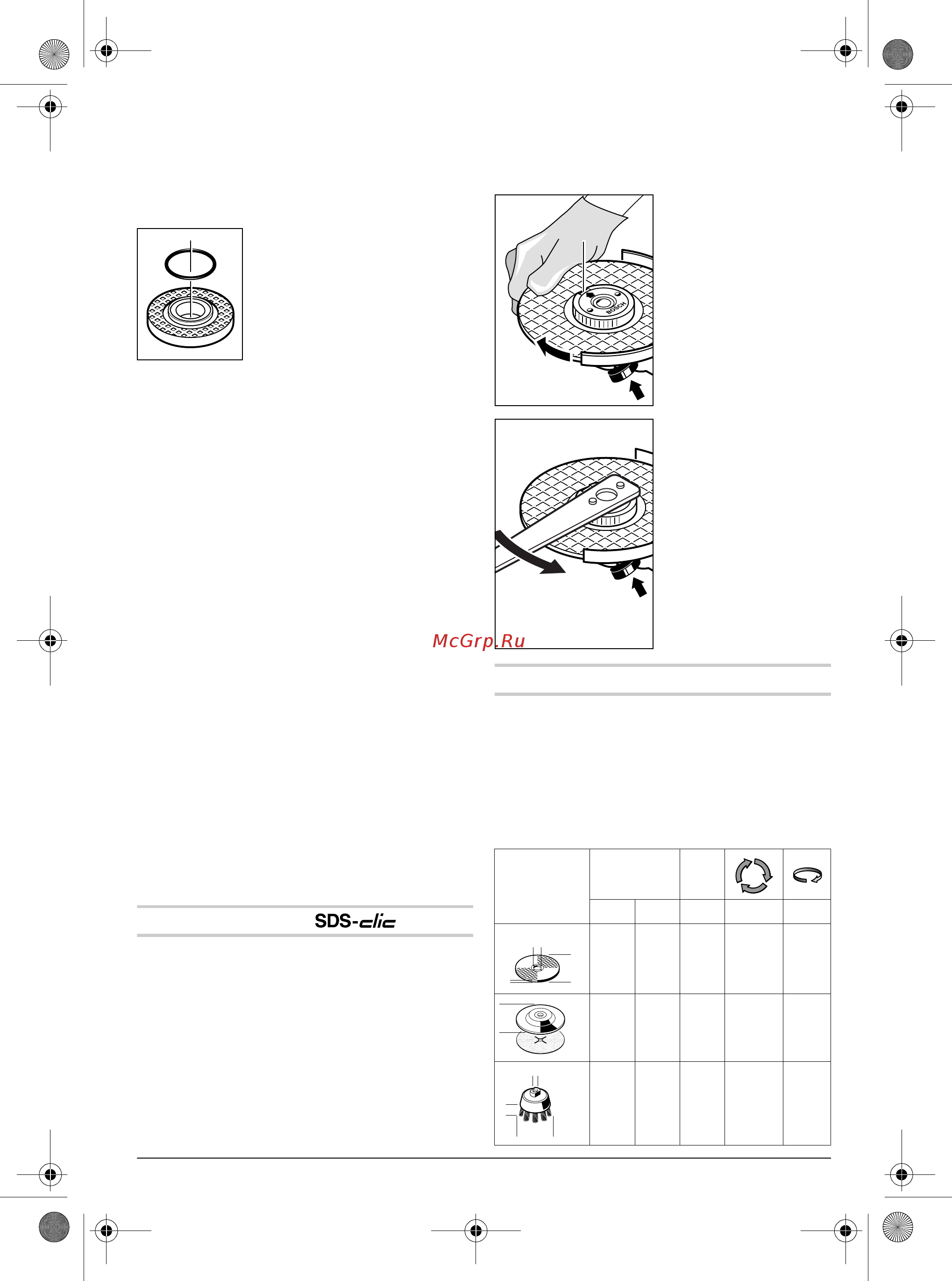

Alusseibi 8 tsenderdusrõngas
on varustatud spetsiaalse
plastdetailiga (Orõngaga). Kui
Orõngas puudub või on
kahjustatud, tuleb see enne
alusseibi 8 paigaldamist
tingimata uuega asendada
(tootenumber 1 600 210 039).
Lamelllihvketas
f Kummist lihvtalla 16 või kaussharja/ketas
harja/lamellketta kasutamisel paigaldage
seadme külge alati käekaitse 15.
Asetage spetsiaalne alusseib (tootenumber
2 605 703 028) ja lamelllihvketas spindlile 6.
Keerake külge kinnitusmutter 10 ja pingutage see
silmusvõtmega kinni.
Kummist lihvtald
f Kummist lihvtalla 16 või kaussharja/ketas
harja/lamellketta kasutamisel paigaldage
seadme külge alati käekaitse 15.
Paigalduse järjekord on toodud jooniste
leheküljel.
Keerake külge ümar mutter 18 ja pingutage see
silmusvõtmega kinni.
Kausshari/ketashari
f Kummist lihvtalla 16 või kaussharja/ketas
harja/lamellketta kasutamisel paigaldage
seadme külge alati käekaitse 15.
Paigalduse järjekord on toodud jooniste
leheküljel.
Kaussharja/ketasharja peab olema võimalik
kruvida spindlile nii kaugele, et see jääb spindli
keerme lõpus tugevasti vastu seibi. Pingutage
kausshari/ketashari lehtvõtmega kinni.
Kiirkinnitusmutter
Tarviku vahetamise hõlbustamiseks, ilma et
peaksite kasutama teisi tööriistu, võite
kinnitusmutri 10 asemel kasutada
kiirkinnitusmutrit 11.
f Kiirkinnitusmutrit 11 tohib kasutada
üksnes lihv või lõikeketaste puhul.
Kasutage ainult laitmatus korras olevat
kahjustamata kiirkinnitusmutrit 11.
Mutri kohaleasetamisel jälgige, et
kiirkinnitusmutri 11 tekstiga pool ei jääks
vastu lihvketast; nool peab olema suunatud
indeksmärgile 22.
Spindli lukustamiseks
vajutage
spindlilukustusnupule 2.
Kiirkinnitusmutri
pingutamiseks keerake
lihvketast tugevasti
päripäeva.
Nõuetekohaselt
kinnitatud, kahjustamata
kiirkinnitusmutri saate
lahti, kui keerate
rihveldatud rõngast
käega vastupäeva.
Kõvasti kinnioleva
kiirkinnitusmutri
lahtikeeramiseks ei
tohi kasutada tange,
vaid ainult selleks
ettenähtud mutrivõtit.
Asetage võti kohale
vastavalt joonisele.
Lubatud lihvimistarvikud
Võite kasutada kõiki käesolevas kasutusjuhendis
nimetatud lihvimistarvikuid.
Kasutatud lihvimistarvikute lubatud pöörete arv
[min
1
] või ringliikumiskiirus [m/s] peab järgmises
tabelis toodud andmetele vähemalt vastama.
Seetõttu pidage kinni lihvimistarviku etiketil
toodud lubatud pöörete arvust või
ringliikumiskiirusest.
max
[mm] [mm]
Dbd[min
1
][m/s]
115
125
150
6
6
6
22,2
22,2
22,2
11000
11000
9300
80
80
80
115
125
––
11000
11000
80
80
75 30 M 14 11000 45
22
b
d
D
D
D
b
d
