Polski | 131 609 929 L09 • 12.1.07
Montaż
Montaż urządzeń zabezpieczających
f Przed wszystkimi pracami przy elektro-
narzędziu należy wyciągnąć wtyczkę z gnia-
zda.

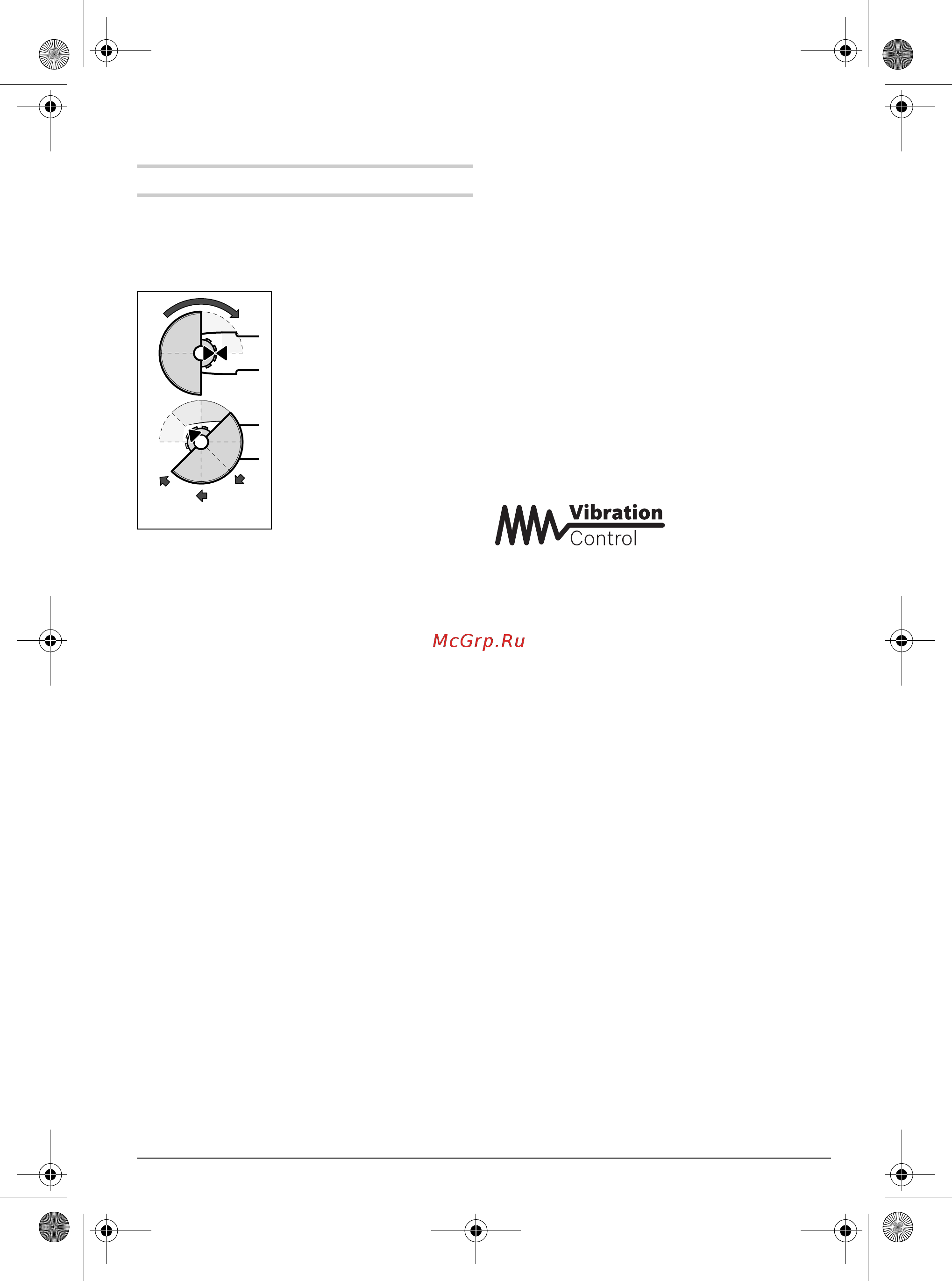

Pokrywa ochronna (osłona) do szlifowania
Nałożyć osłonę 12 na
wrzeciono w sposób
ukazany na rysunku. Pozycja
znaczników trójkątnych na
osłonie musi być zgodna z
pozycją znaczników na
głowicy.
Docisnąć osłonę 12 na
wrzecionie tak, by kołnierz
osłony nasunął się na
kołnierz elektronarzędzia i
przekręcić osłonę aż do
słyszalnego zaskoczenia
zapadki.
Pozycja osłony 12 powinna być dopasowana do
rodzaju obróbki. Po przesunięciu dźwigni 1 do
góry, można przekręcić osłonę 12, ustawiając ją w
pożądanej pozycji.
f Osłonę 12 należy ustawić w taki sposób, aby
zapewnić osobie obsługującej ochronę
przed padającymi iskrami.
f Osłona 12 powinna dawać się obrócić tylko
po odblokowaniu dźwigni 1! Jeżeli osłona
porusza się przy zablokowanej dźwigni, nie
wolno w żadnym wypadku używać
elektronarzędzia – należy je oddać do
naprawy w punkcie serwisowym.
Wskazówka: Występy (zęby) ustalające,
znajdujące się na osłonie 12 uniemożliwiają
zamontowanie osłony, która nie pasuje do danego
elektronarzędzia.
Pokrywa ochronna (osłona) do cięcia
f Do cięcia metalu należy zawsze stosować
pokrywę ochronną 13.
f Do cięcia kamienia należy zawsze stosować
pokrywę odsysającą z prowadnicą
saneczkową 20.
Pokrywę ochronną do cięcia 13 montuje się w taki
sam sposób, jak pokrywę ochronną do szlifowania
12.
Pokrywa odsysająca do szlifowania
Do bezpyłowego szlifowania farb, lakierów i
tworzyw sztucznych, przy użyciu tarczy garnkowej
pokrytej węglikami spiekanymi 9 lub gumowego
talerza szlifierskiego 16 z papierem ściernym, 17
można zastosować pokrywę ssącą 7. Pokrywa
ssąca 7 nie nadaje się do obróbki metalu.
Do pokrywy ssącej 7 można podłączyć odpowiedni
odkurzacz firmy Bosch.
Montaż pokrywy ssącej 7 odbywa się tak samo jak
montaż osłony tarczy 12. Wieniec szczotkowy jest
wymienny.
Uchwyt dodatkowy
f Urządzenie należy używać jedynie z uchwy-
tem dodatkowym 5.
Uchwyt dodatkowy 5 należy zamocować – w
zależności od rodzaju pracy – po prawej lub lewej
stronie głowicy elektronarzędzia.
Uchwyt dodatkowy tłumiący wibracje
Uchwyt dodatkowy tłumiący wibracje zapewnia
niski poziom drgań podczas obróbki, a co za tym
idzie przyjemniejszą i bezpieczniejszą pracę.
f Nie wolno dokonywać żadnych zmian na
uchwycie dodatkowym.
Nie wolno używać uszkodzonego uchwytu
dodatkowego.
Osłona ręki
f Przed rozpoczęciem obróbki gumową tarczą
szlifierską 16 lub szczotką garnkową/
szczotką tarczową/ściernicą wachlarzową,
należy zawsze zamontować osłonę ręki 15.
Osłonę ręki 15 mocuje się za pomocą uchwytu
dodatkowego 5.
