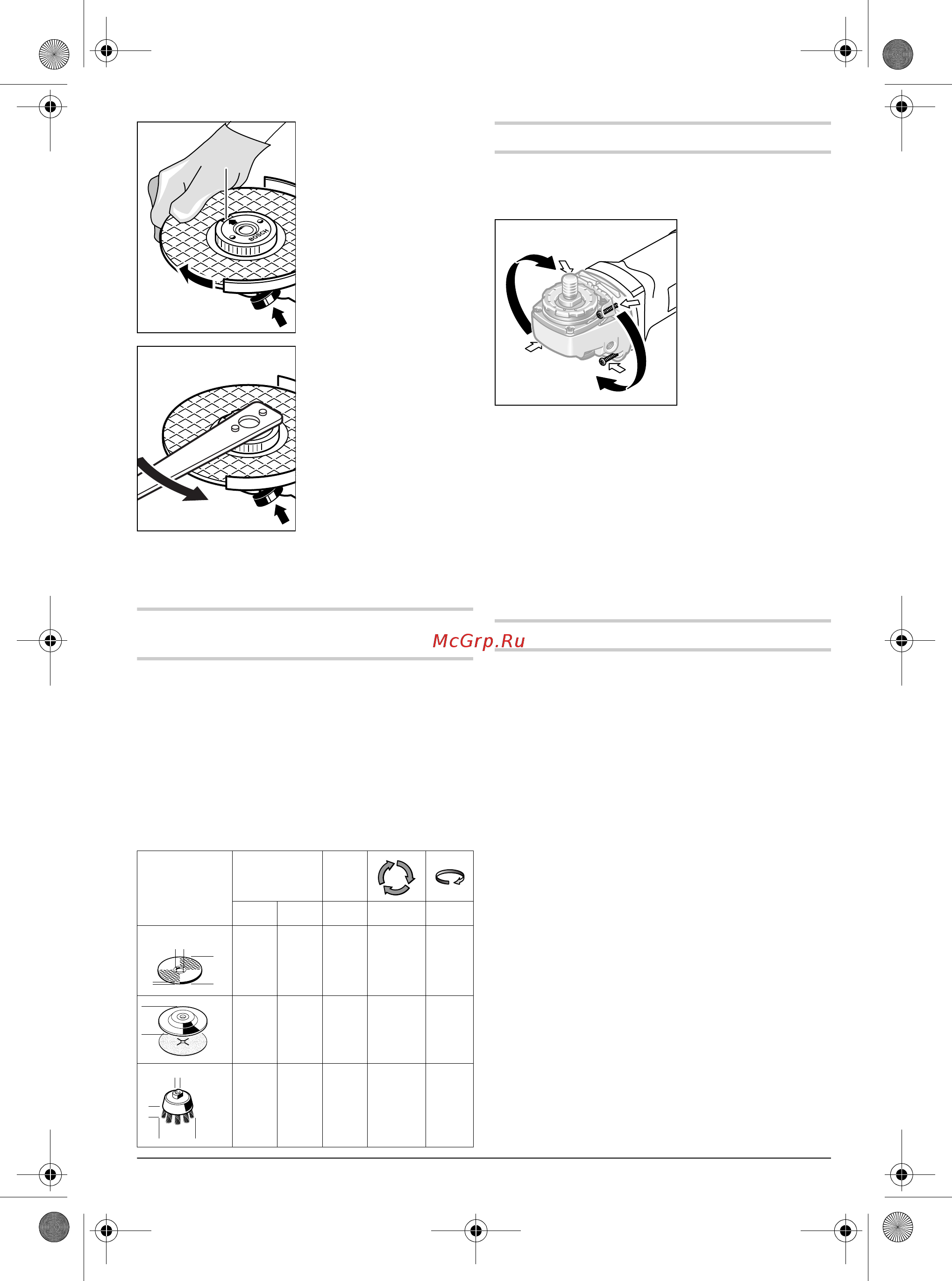

Polski | 151 609 929 L09 • 12.1.07
Ustalić położenie
wrzeciona za pomocą
przycisku blokady 2.
Nakrętkę
szybkomocującą
dociągnąć, mocno
przekręcając tarczę
szlifierską w kierunku
zgodnym z ruchem
wskazówek zegara.
Prawidłowo
zamocowana,
nieuszkodzona nakrętka
mocująca pozwala się
łatwo poluzować ręką,
poprzez obracanie
pierścieniem
radełkowym w kierunku
przeciwnym do ruchu
wskazówek zegara.
Mocno dokręconej
nakrętki nie zwalniać
nigdy za pomocą szczypiec lub kombinerek.
Stosować wyłącznie klucz dwutrzpieniowy.
Klucz nasadzać, jak pokazano na rysunku.
Wymagania dotyczące narzędzi
szlifierskich
Stosować można wszystkie narzędzia robocze,
które zostały wymienione w niniejszej instrukcji
obsługi.
Dopuszczalna prędkość obrotowa [min
-1
] wzgl.
obwodowa [m/s] używanych narzędzi roboczych
musi co najmniej odpowiadać wartościom
podanym w poniższej tabeli.
Należy dlatego zwrócić uwagę na dopuszczalną
prędkość obrotową wzgl. obwodową, podaną
na etykiecie narzędzia szlifierskiego.
Przestawianie głowicy przekładniowej
f Przed wszystkimi pracami przy elektro-
narzędziu należy wyciągnąć wtyczkę z gnia-
zda.
Głowica przekładni
obracana jest w
czterech skokach (co
90°). Pozwala to na
ustawienie
włącznika/wyłącznik
a w wygodniejszej
pozycji roboczej w
przypadku
specyficznych
zastosowań, np.
podczas cięcia przy
użyciu pokrywy odsysającej z prowadnicą
saneczkową 20/stolika tnącego, a także dla osób
leworęcznych.
Wykręcić i wyjąć wszystkie 4 śruby. Ostrożnie
ustawić głowicę w wybranej pozycji, nie
wyciągając jej przy tym z obudowy. Dokręcić
ponownie wszystkie 4 śruby.
Praca
Uruchomienie
f Należy zwrócić uwagę na napięcie sieci!
Napięcie źródła prądu musi zgadzać się z
danymi na tabliczce znamionowej elektrona-
rzędzia. Elektronarzędzia przeznaczone do
pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.
W przypadku eksploatacji elektronarzędzia za
pomocą przenośnych generatorów
prądotwórczych, nie dysponujących
wystarczającymi rezerwami mocy, względnie
właściwą regulacją napięcia ze zwiększeniem
prądu rozruchowego, może dojść do zmniejszenia
wydajności obróbki lub do nietypowych zachowań
przy włączaniu.
Proszę zwrócić uwagę na przydatność
zastosowanego generatora prądotwórczego.
Włączanie/wyłączanie
W celu włączenia elektronarzędzia należy
przesunąć włącznik/wyłącznik 4 do przodu, a
następnie go wcisnąć.
W celu unieruchomienia włącznika/wyłącznika 4
w pozycji wciśniętej, należy przesunąć
włącznik/wyłącznik 4 nieco dalej do przodu.
W celu wyłączenia elektronarzędzia, należy
włącznik/wyłącznik 4 zwolnić lub, gdy jest on
unieruchomiony, włącznik/wyłącznik 4 krótko
nacisnąć i następnie zwolnić.
maks.
[mm] [mm]
Dbd[min
-1
][m/s]
115
125
150
6
6
6
22,2
22,2
22,2
11000
11000
9300
80
80
80
115
125
––
11000
11000
80
80
75 30 M 14 11000 45
22
b
d
D
D
D
b
d
OBJ_BUCH-193-003.book Page 15 Friday, January 12, 2007 11:28 AM
