Bosch PKS 40 [17/120] Provoz
Česky | 17
Bosch Power Tools 1 609 92A 06F | (11.4.13)
Výběr pilového listu
Přehled doporučených pilových kotoučů najdete na konci to-
hoto návodu.
Demontáž pilového kotouče (viz obr. A)
– Pootočte kyvný ochranný kryt 11 zpátky a pevně jej
přidržte.
– Upínací přírubu 20 pevně podržte pomocí stranového klí-
če 24 (otvor klíče 22 mm) nebo postavte pilový kotouč 21
na kousek dřeva.
– Klíčem na vnitřní šestihrany 3 vyšroubujte upínací šroub
23 ve směru otáčení ven.
– Sejměte upínací přírubu 20 a pilový kotouč 21 z vřetene
pily 19.
Montáž pilového kotouče (viz obr. A)
– Očistěte pilový kotouč 21 a všechny montované
upínací díly.
– Pootočte kyvný ochranný kryt 11 zpátky a pevně jej
přidržte.
–Pilový kotouč 21 nasaďte na unášecí přírubu 22. Směr ře-
zu zubů (směr šipky na pilovém kotouči) a šipka směru otá-
čení na ochranném krytu 16 musí souhlasit.
– Nasaďte upínací přírubu 20 a našroubujte upínací šroub
23 ve směru otáčení . Dbejte na správnou polohu na-
montování unášecí příruby 22 a upínací příruby 20.
– Upínací přírubu 20 pevně podržte pomocí stranového klí-
če 24 (otvor klíče 22 mm) nebo postavte pilový kotouč 21
na kousek dřeva.
– Klíčem na vnitřní šestihrany 3 pevně utáhněte upínací
šroub 23 ve směru otáčení . Utahovací moment má činit
6–9 Nm, to odpovídá utažení silou ruky vč. ¼ otáčky.
Nastavení rozpěrného klínu (viz obr. B)
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Rozpěrný klín použijte vždy, kromě zanořovacích řezů.
Rozpěrný klín zabraňuje sevření pilového kotouče při
řezání.
Nastavení se provádí při maximální hloubce řezu, viz odstavec
„Nastavení hloubky řezu“.
Povolte šroub 25, umístěte rozpěrný klín 12 na rozměr uvede-
ný v obrázku a šroub 25 pevně utáhněte utahovacím momen-
tem 3,5–5Nm.
Odsávání prachu/třísek
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Prach materiálů jako olovoobsahující nátěry, některé dru-
hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon-
takt s prachem nebo vdechnutí mohou vyvolat alergické re-
akce a/nebo onemocnění dýchacích cest obsluhy nebo v
blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je pokládán
za karcinogenní, zvláště ve spojení s přídavnými látkami
pro ošetření dřeva (chromát, ochranné prostředky na dře-
vo). Materiál obsahující azbest smějí opracovávat pouze
specialisté.
– Pokud možno používejte pro daný materiál vhodné od-
sávání prachu.
– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s tří-
dou filtru P2.
Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.
Externí odsávání
Nastrčte odsávací hadici 30 (příslušenství) na výfuk třísek
17. Odsávací hadici 30 spojte s vysavačem (příslušenství).
Přehled přípojek na různé vysavače naleznete na konci tohoto
návodu.
Elektronářadí lze připojit přímo do zásuvky víceúčelového vy-
savače Bosch s dálkovým spínáním. Ten se při zapnutí elek-
tronářadí automaticky nastartuje.
Vysavač musí být vhodný pro opracovávaný materiál.
Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo
suchého prachu použijte speciální vysavač.
Vlastní odsávání pomocí prachového sáčku
Při malých pracech můžete připojit prachový sáček (příslu-
šenství). Hrdlo prachového sáčku pevně nastrčte do výfuku
třísek 17. Prachový sáček včas vyprazdňujte, aby zůstalo za-
chováno optimální pohlcování prachu.
Provoz
Druhy provozu
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Nastavení hloubky řezu (viz obr. C)
Přizpůsobte hloubku řezu tloušťce obrobku. Pod obrob-
kem by měla být viditelná necelá výška zubu.
Uvolněte křídlový šroub 14. Pro menší hloubku řezu vytáhně-
te pilu ven ze základové desky 13, pro větší hloubku řezu za-
tlačte pilu k základové desce 13. Požadovanou míru nastavte
na stupnici hloubky řezu. Křídlový šroub 14 opět pevně utáh-
něte.
Nastavení šikmých úhlů
Uvolněte křídlový šroub 6. Otočte pilu na bok. Požadovanou
míru nastavte na stupnici 5. Křídlový šroub 6 opět pevně utáh-
něte.
Upozornění: U skloněných řezů je hloubka řezu menší než
zobrazená hodnota na stupnici hloubky řezu 15.

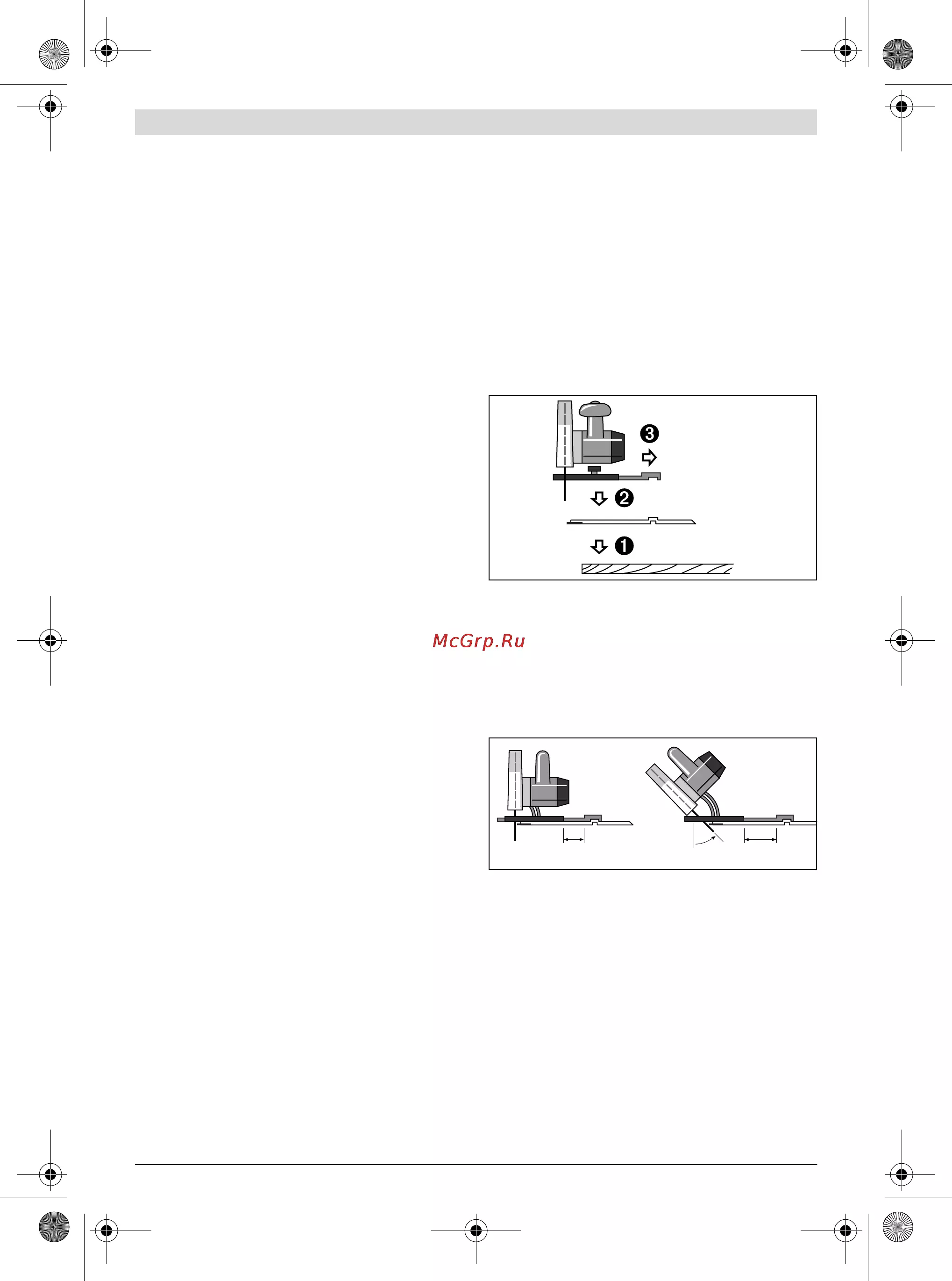

Označení řezu
0 45
0 45
OBJ_BUCH-192-004.book Page 17 Thursday, April 11, 2013 11:18 AM
