Bosch PKS 40 [97/120] Servisiranje i savjetovanje o primjeni

Hrvatski | 97

Bosch Power Tools 1 609 92A 06F | (11.4.13)

Prašina od bukve i hrasta posebno je štetna za zdravlje, te

zbog toga radite samo sa usisavanjem prašine.

Piljenje sa graničnikom paralelnosti (vidjeti sliku D)

Graničnik paralelnosti 10 omogućava točno rezanje uzduž ru-

ba izratka, odnosno rezanje traka jednakih mjera.

Otpustite leptirasti vijak 7 i pomaknite skalu graničnika para-

lelnosti 10, vođenjem u temeljnoj ploči 13. Namjestite željenu

širinu rezanja kao vrijednost skale, na odgovarajućim oznaka-

ma rezanja 9 odnosno 8, vidjeti poglavlje „Oznake rezanja“.

Ponovno stegnite leptirasti vijak 7.

Piljenje sa pomoćnim graničnikom (vidjeti sliku E)

Za obradu velikih izradaka ili za rezanje ravnih rubova, možete

na izradak pričvrstiti dasku ili letvu kao pomoćni graničnik i

kružnu pilu voditi uzduž sa temeljnom pločom kao pomoćnim

graničnikom.

Piljenje sa vodilicom (vidjeti sliku G)

Pomoću vodilice 28 možete izvoditi pravocrtne rezove.

Prionljivi sloj sprječava klizanje vodilice i čuva površinu izrat-

ka. Površinski sloj vodilice omogućava lakše klizanje električ-

nog alata.

Gumena usna na vodilici služi kao zaštita od lomljenja, koja

kod piljenja drvenih materijala sprječava otkidanje površine

reza. List pile u tu svrhu mora sa zubima direktno nalijegati na

gumenu usnu.

Vodilica 28 ne smije nadvisivati piljenu stranu izratka.

Za radove sa vodilicom 28 potreban je adapter vodilice 27.

Adapter vodilice

montira se kao i graničnik paralelnosti

Za točne rezove sa vodilicom 28 potrebne su slijedeće radne

operacije:

–Vodilicu 28 sa bočnim nadvišenjem namjestite na izradak.

Kod toga pazite da strana sa gumenom usnom bude usmje-

rena prema izratku.

– Stavite kružnu pilu sa predmontiranim adapterom vodilice

na 27 na vodilicu 28.

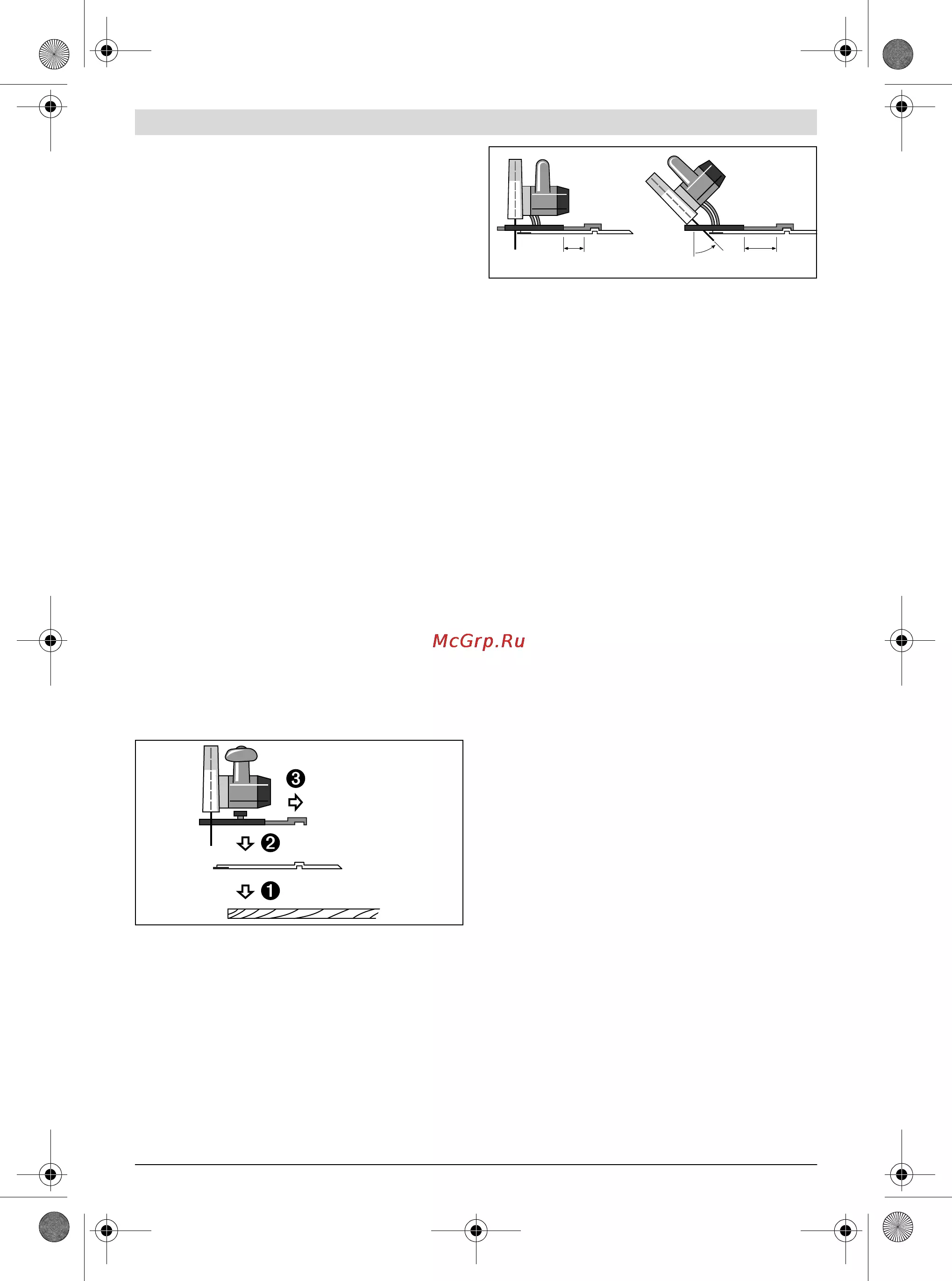

– Namjestite željenu dubinu rezanja i kut kosog rezanja. Pri-

državajte se oznaka na adapteru vodilice 27, za prethodno

podešavanje kod različitih kutova kosog rezanja, vidjeti

sliku F.

– Izravnajte kružnu pilu pomoću adaptera vodilice, tako da

list pile 21 sa zubima naliježe na gumenu usnu. Položaj lista

pile 21 ovisan je od odabranog kuta rezanja. Ne pilite u vo-

dilicu.

– Stegnite leptirasti vijak 7, kako bi se fiksirao položaj adap-

tera vodilice.

– Podignite kružnu pilu sa predmontiranim adapterom vodi-

lice 27 sa vodilice 28.

–Izravnajte vodilicu 28 na izratku tako da gumena usna toč-

no naliježe na željeni rub rezanja.

–Vodilicu 28 pričvrstite na izradak sa prikladnim steznim

napravama, npr. vijčanim stegama. Stavite električni alat

sa montiranim adapterom vodilice 27 na vodilicu.

– Uključite električni alat i vodite ga jednolično i sa manjim

posmakom u smjeru rezanja.

Sa spojnim komadom 29 možete sastaviti dvije vodilice. ste-

zanje se provodi pomoću četiri vijka koji se nalaze u spojnom

komadu. Stezanje se provodi pomoću četiri vijka koji se nala-

ze u spojnom komadu.

Održavanje i servisiranje

Održavanje i čišćenje

 Prije svih radova na električnom alatu izvucite mrežni

utikač iz utičnice.

 Električni alat i otvore za hlađenje održavajte čistim ka-

ko bi se moglo dobro i sigurno raditi.

Njišući štitnik mora se moći uvijek slobodno pomicati i sam za-

tvarati. Zbog toga područje oko njišućeg štitnika uvijek održa-

vajte čistim. Prašinu i strugotinu od ispuhivanja treba uvijek

očistiti komprimiranim zrakom ili kistom.

Listovi pile koji nisu površinski zaštićeni mogu se zaštititi od

korozije tankim slojem ulja bez kiseline. Prije piljenja ponovno

odstranite ulje, jer će inače na drvu ostati mrlje.

Smola ili ostaci ljepila na listu pile štetno utječu na kvalitetu re-

zanja. Zbog toga list pile očistite odmah nakon uporabe.

Ako bi električni alat unatoč brižljivih postupaka izrade i ispiti-

vanja ipak prestao raditi, popravak treba prepustiti ovlašte-

nom servisu za Bosch električne alate.

Ako je potrebna zamjena priključnog kabela, tada je treba pro-

vesti u Bosch servisu ili u ovlaštenom servisu za Bosch elek-

trične alate, kako bi se izbjeglo ugrožavanje sigurnosti.

Za slučaj povratnih upita ili naručivanja rezervnih dijelova,

molimo vas neizostavno navedite 10-znamenkasti kataloški

broj sa tipske pločice električnog alata.

Servisiranje i savjetovanje o primjeni

Ovlašteni servis će odgovoriti na vaša pitanja o popravcima i

održavanju vašeg proizvoda te o rezervnim dijelovima. Pove-

ćane crteže i informacije o rezervnim dijelovima možete naći

na adresi:

www.bosch-pt.com

0° 1

45°

OBJ_BUCH-192-004.book Page 97 Thursday, April 11, 2013 11:18 AM
