102 | Eesti
1 609 92A 06F | (11.4.13) Bosch Power Tools
Saeketta mahavõtmine (vt joonist A)
– Keerake pendelkettakaitse 11 tagasi ja hoidke seda kinni.
– Hoidke kinnitusseibi 20 lehtvõtmega 24 (ava 22 mm) kin-
ni või asetage saeketas 21 puutükile.
– Keerake sisekuuskantvõtmega 3 kinnituskruvi 23 pöörle-
missuunas välja.
– Võtke kinnitusseib 20 ja saeketas 21 spindlilt 19 maha.
Saeketta montaaž (vt joonist A)
– Puhastage saeketas 21 ja kõik monteeritavad kinnitusde-
tailid.
– Keerake pendelkettakaitse 11 tagasi ja hoidke seda kinni.
– Asetage saeketas 21 alusseibile 22. Hammaste lõikesuund
(nool saekettal) ja pöörlemissuunda tähistav nool ketta-
kaitsel 16 peavad ühtima.
– Asetage peale kinnitusseib 20 ja keerake kinnituskruvi 23
pöörlemissuunas sisse. Veenduge alusseibi 22 ja kinni-
tusseibi 20 õiges asendis.
– Hoidke kinnitusseibi 20 lehtvõtmega 24 (ava 22 mm) kin-
ni või asetage saeketas 21 puutükile.
– Pingutage sisekuuskantvõtmega 3 kinnituskruvi 23 pöör-
lemissuunas kinni. Pingutusmoment peab olema
6–9 Nm, see vastab käega pingutamisele pluss ¼ pööret.
Lõikekiilu reguleerimine (vt joonist B)
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Kasutage alati lõikekiilu, välja arvatud uputuslõigete
puhul Lõikekiil hoiab ära saeketta kinnikiildumise saagimi-
se ajal.
Seadistamine toimub maksimaalse lõikesügavuse juures, vt
punkti „Lõikesügavuse reguleerimine“.
Keerake lahti kruvi 25, seadke lõikekiil 12 joonisel näidatud
mõõdule ja pingutage kruvi 25 pingutusmomendiga
3,5–5Nm kinni.
Tolmu/saepuru äratõmme
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja
metalli tolm võib kahjustada tervist. Tolmuga kokkupuude
ja tolmu sissehingamine võib põhjustada seadme kasutajal
või läheduses viibivatel inimestel allergilisi reaktsioone
ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekita-
va toimega, iseäranis kombinatsioonis puidutöötlemisel
kasutatavate lisaainetega (kromaadid, puidukaitsevahen-
did). Asbesti sisaldavat materjali tohivad töödelda üksnes
vastava ala asjatundjad.
– Kasutage konkreetse materjali eemaldamiseks sobivat
tolmuimejat.
– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede kaitsemaski
filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis
kehtivatest eeskirjadest.
Tolmueemaldus eraldi seadmega
Ühendage äratõmbevoolik 30 (lisatarvik) laastu väljavisk-
eavaga 17. Kasutage äratõmbevoolikut 30 koos tolmuimeja-
ga (lisatarvik). Ülevaate erinevate tolmuimejatega ühendami-
se võimalustest leiate käesoleva kasutusjuhendi lõpust.
Seadme võib ühendada kaugjuhtimisautomaatikaga varusta-
tud Boschi universaaltolmuimejaga. See käivitub elektrilise
tööriista sisselülitamisel automaatselt.
Tolmuimeja peab töödeldava materjali tolmu imemiseks
sobima.
Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldami-
seks kasutage spetsiaaltolmuimejat.
Integreeritud tolmueemaldus tolmukoti abil
Väiksemate tööde korral võite külge ühendada tolmukoti (lisa-
tarvik). Asetage tolmukoti ühendusdetail laastu väljavisk-
eavasse 17. Tühjendage tolmukotti õigeaegselt, et säilitada
tolmuimemisvõimsust.
Kasutus
Kasutusviisid
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Lõikesügavuse reguleerimine (vt joonist C)
Valige tooriku paksusele vastav lõikesügavus. Saeketas
peaks tooriku alt nähtavale jääma vähem kui ühe hamba
ulatuses.
Keerake lahti tiibkruvi 14. Väiksema lõikesügavuse reguleeri-
miseks tõmmake saagi alusplaadilt 13 eemale, suurema lõike-
sügavuse jaoks suruge saagi alusplaadile 13 lähemale. Regu-
leerige soovitud mõõt välja lõikesügavuse skaalal. Keerake
tiibkruvi 14 uuesti kinni.
Lõikenurga reguleerimine
Keerake lahti tiibkruvi 6. Kallutage saagi külje suunas. Regu-
leerige soovitud mõõt välja skaalal 5. Keerake tiibkruvi 6
uuesti kinni.
Märkus: Kaldlõigete puhul on tegelik lõikesügavus väiksem
kui lõikesügavuse skaalal 15 näidatud väärtus.

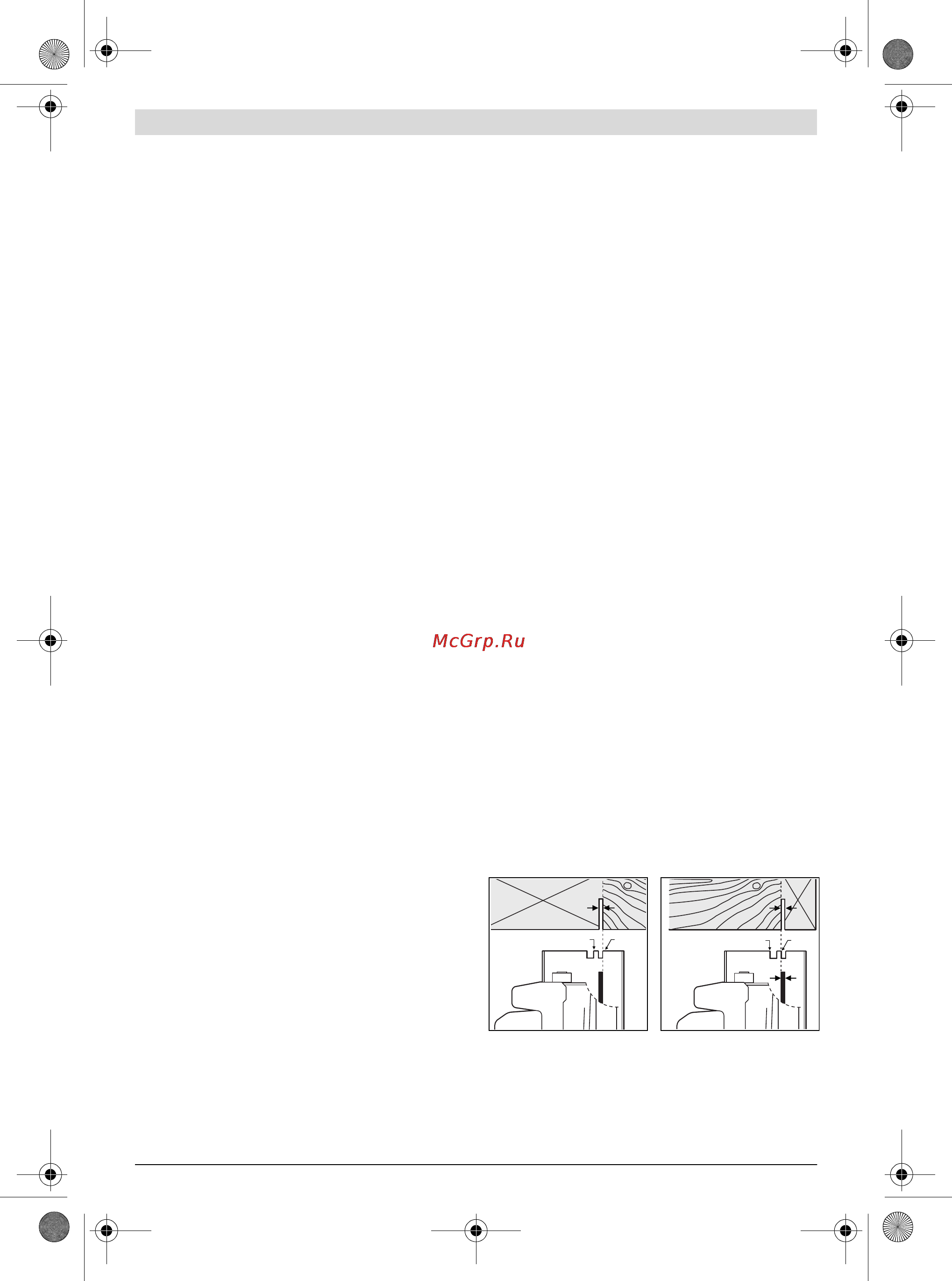

Lõikemärgid
Lõikemärk 0° (9) näitab saeketta asendit täisnurga all saagi-
misel. Lõikemärk 45° (8) näitab saeketta asendit saagimisel
45° nurga all.
Täpsuse tagamiseks asetage ketassaag toorikule joonisel näi-
datud viisil. Soovitav on teostada proovilõige.
0 45
0 45
