Bosch PKS 40 [24/120] Prevádzka
24 | Slovensky
1 609 92A 06F | (11.4.13) Bosch Power Tools
– Nasaďte pílový list 21 na unášač 22. Smer rezania zubov
(smer šípky na rezacom kotúči) a smer otáčania označený
šípkou na ochrannom kryte 16 sa musia zhodovať.
– Založte upínaciu prírubu 20 a zaskrutkujte upevňovaciu
skrutku 23 v smere otáčania . Dajte pozor na správnu
montážnu polohu unášača 22 a upínacej príruby 20.
– Pridržte upínaciu prírubu 20 pomocou vidlicového kľúča
24 (veľkosť 22 mm) alebo položte pílový list 21 na nejaký
kúsok dreva.
– Pomocou kľúča na skrutky s vnútorným šesťhranom 3 za-
skrutkujte upevňovaciu skrutku 23 v smere otáčania .
Uťahovací moment by mal mať hodnotu 6–9 Nm, čo zod-
povedá utiahnutiu rukou plus ¼ jedna obrátka.
Nastavenie štrbinového klinu (pozri obrázok B)
Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.
Štrbinový klin používajte vždy, okrem prípadu, keď po-
užívate techniku rezania zapichovaním. Štrbinový klin
zabraňuje zablokovaniu pílového kotúča počas pílenia.
Nastavenie sa robí pri maximálnej hĺbke rezu, pozri odsek
„Nastavenie hĺbky rezu“.
Uvoľnite skrutku 25, nastavte štrbinový klin 12 na hodnotu
uvedenú na obrázku a potom skrutku 25 opäť utiahnite uťaho-
vacím momentom 3,5–5 Nm.
Odsávanie prachu a triesok
Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.
Prach z niektorých materiálov, napr. z náterov obsahujú-
cich olovo, z niektorých druhov tvrdého dreva, minerálov a
kovov môže byť zdraviu škodlivý. Kontakt s takýmto pra-
chom alebo jeho vdychovanie môže vyvolávať alergické re-
akcie a/alebo spôsobiť ochorenie dýchacích ciest pracov-
níka, prípadne osôb, ktoré sa nachádzajú v blízkosti praco-
viska.
Určité druhy prachu, napr. prach z dubového alebo z buko-
vého dreva, sa považujú za rakovinotvorné, a to predovšet-
kým spolu s ďalšími materiálmi, ktoré sa používajú pri spra-
covávaní dreva (chromitan, chemické prostriedky na
ochranu dreva). Materiál, ktorý obsahuje azbest, smú
opracovávať len špeciálne vyškolení pracovníci.
– Používajte podľa možnosti také odsávanie, ktoré je pre
daný materiál vhodné.
– Postarajte sa o dobré vetranie svojho pracoviska.
– Odporúčame Vám používať ochrannú dýchaciu masku
s filtrom triedy P2.
Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa kon-
krétneho obrábaného materiálu.
Externé odsávanie
Nasaďte odsávaciu hadicu 30 (príslušenstvo) na otvor na vy-
hadzovanie triesok 17. Spojte odsávaciu hadicu 30 s nejakým
vysávačom (príslušenstvo). Prehľad pripojení rozličných ty-
pov vysávačov nájdete na konci tohto Návodu na používanie.
Elektrické náradie sa dá pripojiť priamo na zásuvku univerzál-
neho vysávača Bosch, ktorý je vybavený diaľkovým spúšťa-
ním. Pri spustení ručného elektrického náradia sa vysávač au-
tomaticky zapne.
Vysávač musí byť vhodný pre daný druh opracovávaného ma-
teriálu.
Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, ra-
kovinotvorných alebo suchých prachov používajte špeciálny
vysávač.
Vlastné odsávanie so zásobníkom na prach
Keď vykonávate práce menšieho rozsahu, môžete pripojiť zá-
sobník na prach (príslušenstvo) . Nasuňte hrdlo zásobníka na
prach do otvoru na vyhadzovanie triesok 17. Zásobník na
prach pravidelne vyprázdňujte včas, aby odsávanie triesok
fungovalo stále optimálne.
Prevádzka
Druhy prevádzky
Pred každou prácou na ručnom elektrickom náradí vy-
tiahnite zástrčku náradia zo zásuvky.
Nastavenie hĺbky rezu (pozri obrázok C)
Hrúbku rezu prispôsobte hrúbke obrobka. Pod obrob-
kom by malo byť vidieť menej pílového listu ako plnú výšku
zuba píly.
Uvoľnite krídlovú skrutku 14. Ak budete robiť menej hlboké
rezy, odtiahnite pílu od základnej dosky 13, ak potrebujete
väčšiu hĺbku rezu, zatlačte pílu smerom k základnej doske 13.
Nastavte požadovanú hodnotu na stupnici hĺbky rezu. Krídlo-
vú skrutku 14 opäť utiahnite.
Nastavenie uhla zošikmenia
Uvoľnite krídlovú skrutku 6. Vyklopte pílu do strany. Nastavte
požadovanú hodnotu na stupnici 5. Krídlovú skrutku 6 opäť
utiahnite.
Upozornenie: Pri šikmých rezoch je skutočná hĺbka rezu
menšia ako hodnota zobrazená na stupnici hĺbky rezu 15.

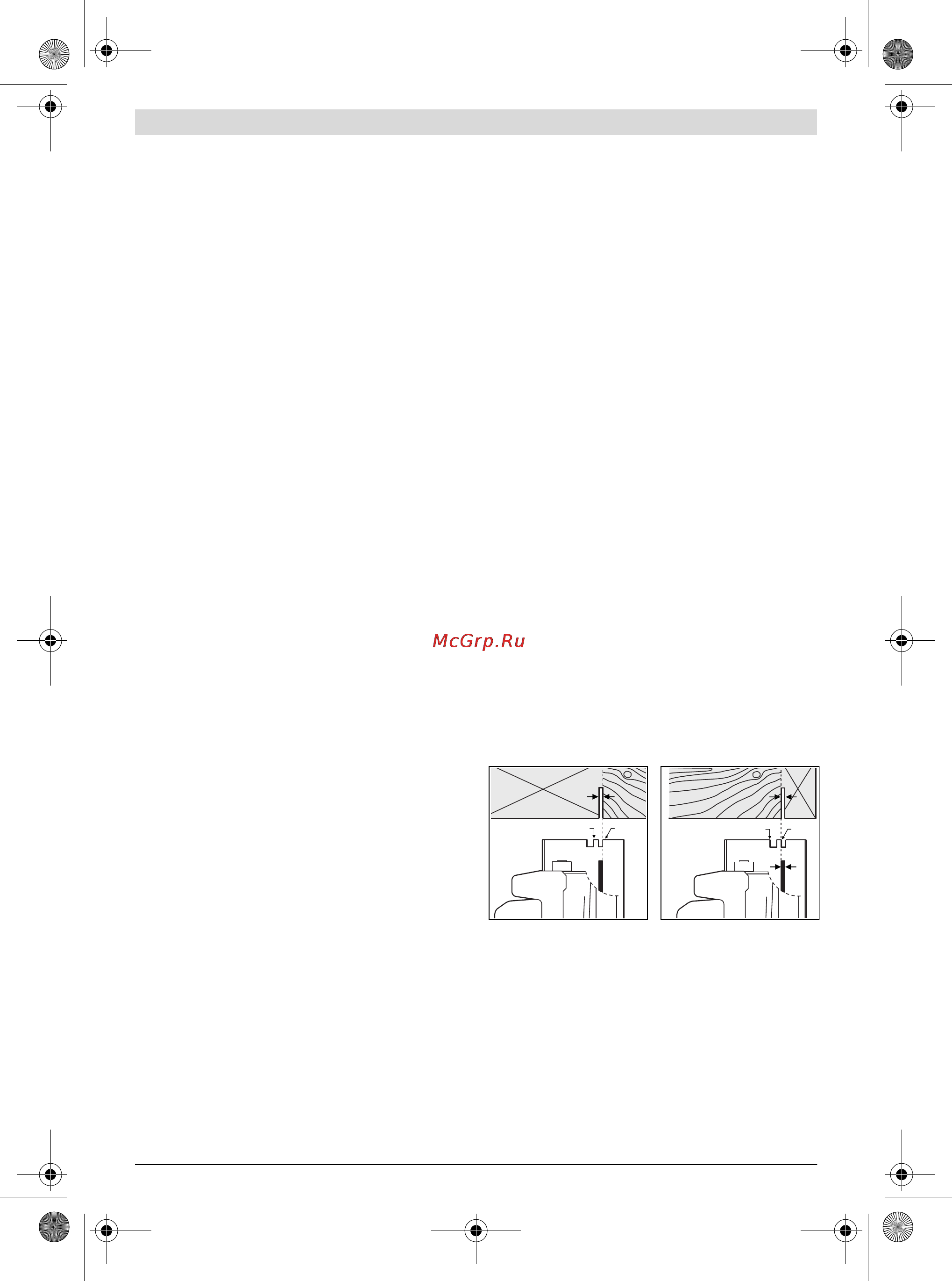

Značky rezu
Značka rezu 0° (9) ukazuje polohu pílového listu pri pravouh-
lom reze. Značka rezu 45° (8) ukazuje polohu pílového listu
pri šikmom reze so sklonom 45°.

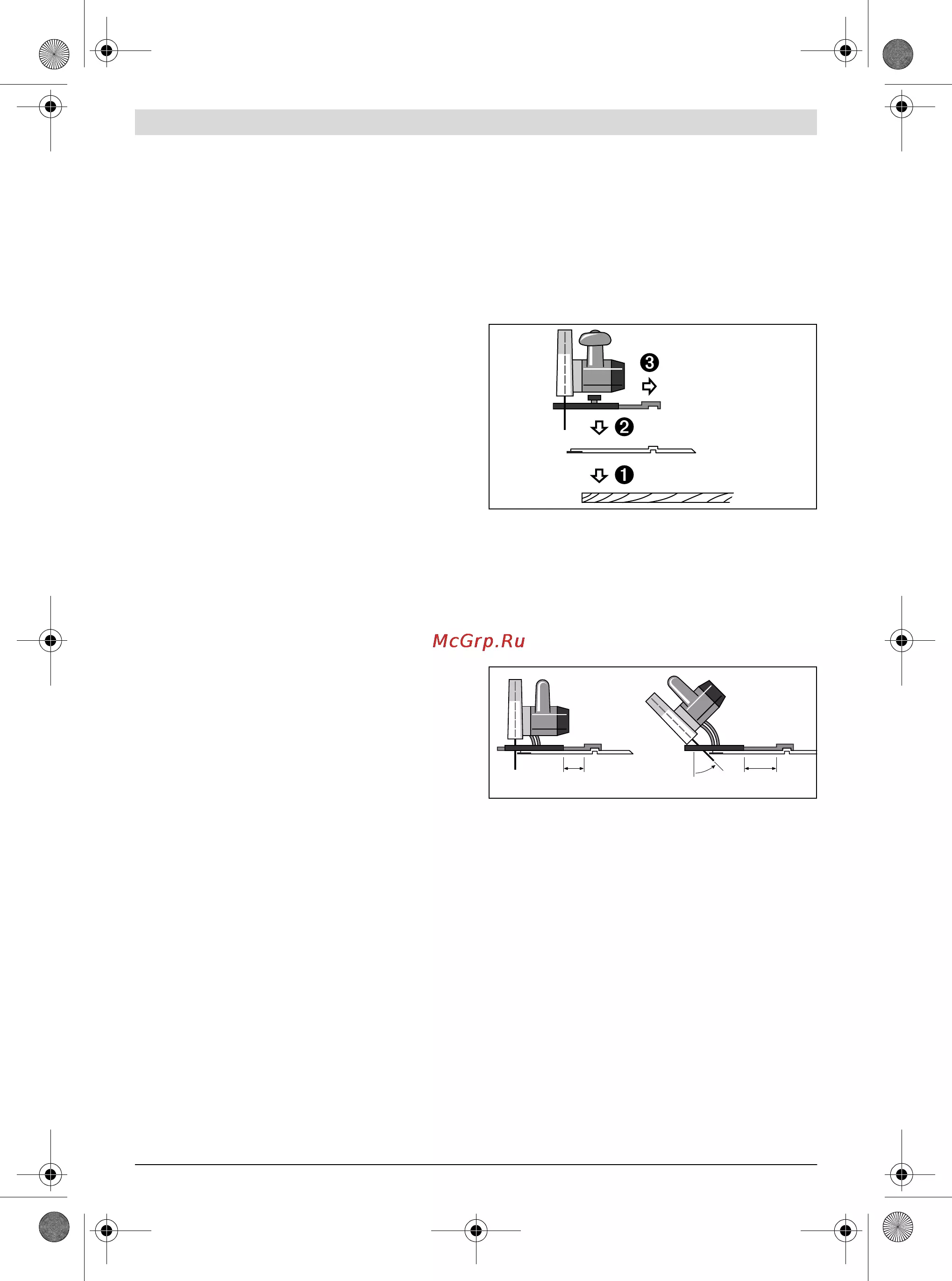

Ak chcete rezať presný rozmer, prikladajte kotúčovú pílu k ob-
robku podľa obrázku. Odporúčame Vám vykonať skúšobný
rez.
Uvedenie do prevádzky
Všimnite si napätie siete! Napätie zdroja prúdu musí
mať hodnotu zhodnú s údajmi na typovom štítku ručné-
ho elektrického náradia. Výrobky označené pre napä-
tie 230 V sa smú používať aj s napätím 220 V.
0 45
0 45
