Magyar | 31
Bosch Power Tools 1 609 92A 06F | (11.4.13)
–Vegye le a 20 befogó karimát és a 21 fűrészlapot a 19 fű-
résztengelyről.
A fűrészlap felszerelése (lásd az „A” ábrát)
– Tisztítsa meg a 21 fűrészlapot és valamennyi felszerelésre
kerülő alkatrészt.
– Forgassa vissza és tartsa fogva a 11 elforgatható védőbur-
kolatot.
–Tegye fel a 21 fűrészlapot a 22 szorító karimára. A fogak
vágási irányának (a fűrészlapon található nyíl által jelzett
irány) és a 16 védőburkolaton található, a forgásirányt jel-
ző nyíl irányának azonosnak kell lennie.
–Tegye fel a 20 befogó karimát és csavarja be a forgási-
rányban a 23 befogócsavart. Ügyeljen a 22 szorító karima
és a 20 befogó karima helyes beépítési helyzetére.
– Tartsa fogva a 20 befogókarimát egy 24 22 mm-es villás-
kulccsal vagy tegye fel a 21 fűrészlapot egy darab fára.
– Húzza meg szorosra a 3 imbuszkulccsal a forgásirány-
ban a 23 befogó csavart. A meghúzási nyomaték előírt ér-
téke 6–9 Nm, ez kézi erővel végzett meghúzásnak plusz
további ¼ fordulatnak felel meg.
A feszítőék beállítása (lásd a „B” ábrát)
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
A süllyesztő vágások kivételével mindig csak feszítőék
alkalmazásával dolgozzon. A feszítőék meggátolja, hogy
a fűrészlap a fűrészelés során beékelődjön.
A beállítást a maximális vágási mélységnél kell végrehajtani,
lásd az „A vágási mélység beállítása”.
Lazítsa ki a 25 csavart, állítsa be a 12 feszítőéket az ábrán
megadott méretre, majd húzza meg szorosra 3,5–5 Nm meg-
húzási nyomatékkal a 25 csavart.
Por- és forgácselszívás
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok
és fémek pora egészségkárosító hatású lehet. A poroknak
a kezelő vagy a közelben tartózkodó személyek által törté-
nő megérintése vagy belégzése allergikus reakciókhoz
és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő ha-
tásúak, főleg ha a faanyag kezeléséhez más anyagok is van-
nak bennük (kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak szakembereknek
szabad megmunkálniuk.
– A lehetőségek szerint használjon az anyagnak megfele-
lő porelszívást.
– Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú por-
védő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.
Külső porelszívás
Dugjon fel egy 30 elszívó tömlőt (külön tartozék) a 17 fogács-
kivetőre. Csatlakoztassa a 30 elszívó tömlőt egy porszívóhoz
(külön tartozék). A különböző porszívókhoz való csatlakozók
áttekintése ezen Útmutató végén található.
Az elektromos kéziszerszámot közvetlenül hozzá lehet csatla-
koztatni egy távindító szerkezettel ellátott univerzális Bosch
porszívóhoz. Ez az elektromos kéziszerszám bekapcsolásakor
automatikusan elindul.
A porszívónak alkalmasnak kell lennie a megmunkálásra kerü-
lő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású vagy szá-
raz porok elszívásához egy speciálisan erre a célra gyártott
porszívót kell használni.
Saját porelszívás porgyűjtő zsákkal
Kisebb munkákhoz elegendő egy porgyűjtő zsák (külön tarto-
zék) csatlakoztatása. A porelszíváshoz dugja be szorosan a
porgyűjtő zsák csőcsonkját a 17 forgácskivetőbe. Az optimá-
lis porelszívás biztosítására rendszeresen ürítse ki időben az
porzacskót.
Üzemeltetés
Üzemmódok
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
A vágási mélység beállítása (lásd a „C” ábrát)
A vágási mélységet a munkadarab vastagságának meg-
felelően kell megválasztani. A fűrészlapból a munkada-
rab alatt kevesebb mind egy teljes fogmagasságnyinak kell
kilátszania.
Oldja ki a 14 szárnyascsavart. Kisebb vágási mélységekhez
húzza el a fűrészt a 13 alaplaptól, nagyobb vágási mélységek-
hez nyomja el a fűrészt a 13 alaplap felé. Állítsa be a vágási
mélységi skálán a kívánt méretet. Húzza meg ismét szorosra a
14 szárnyascsavart.
A sarkalószög beállítása
Oldja ki a 6 szárnyascsavart. Forgassa el oldalra a fűrészt. Ál-
lítsa be az 5 vágási mélységi skálán a kívánt méretet. Húzza
meg ismét szorosra a 6 szárnyascsavart.
Megjegyzés: Sarokvágás esetén a vágási mélység kisebb,
mint a 15 vágási mélység skálán kijelzett érték.

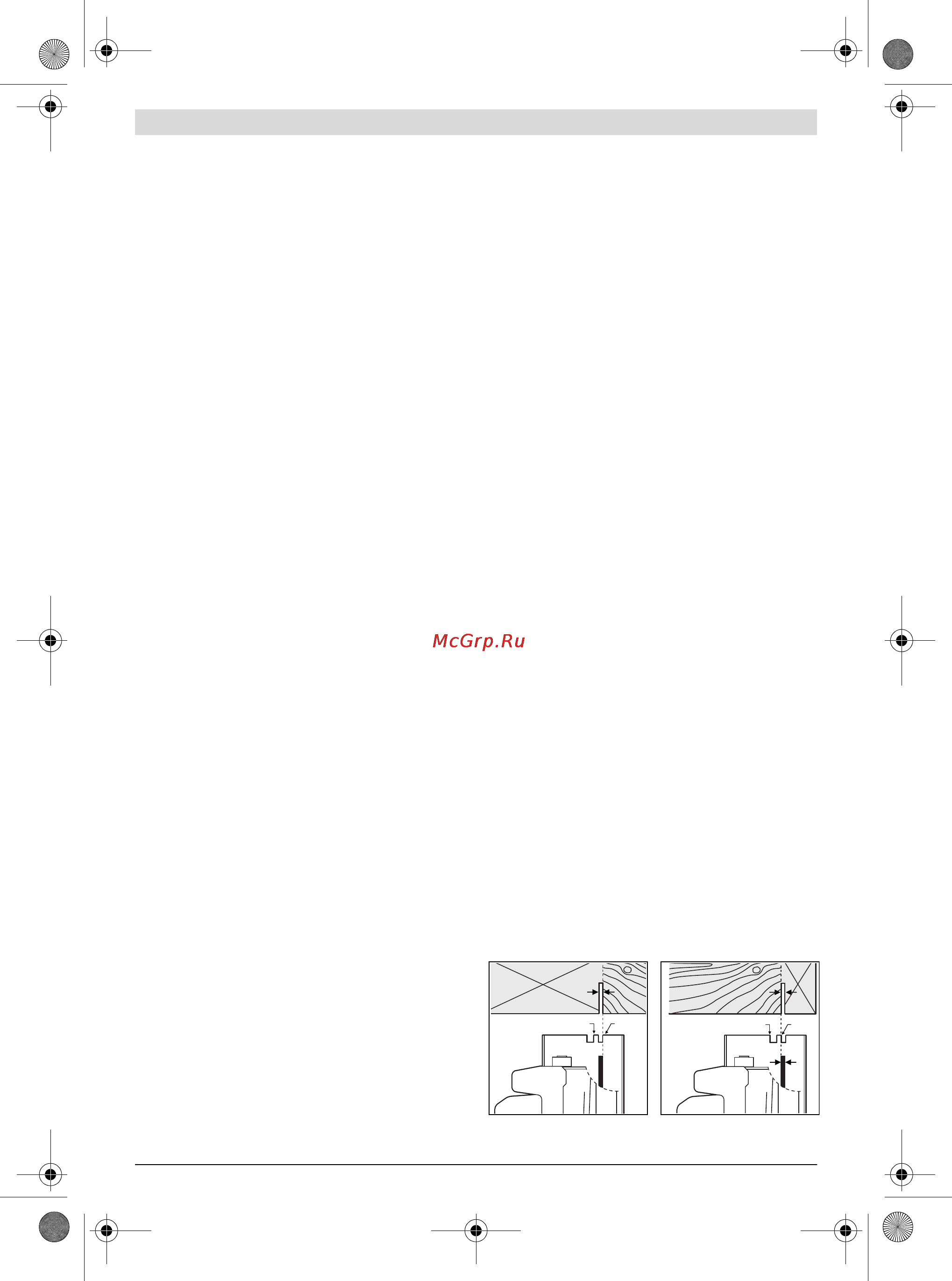

Vágási jelek
0 45
0 45
