Sungarden Добрыня 5.5 [10/20] Замена масла в картере двигателя

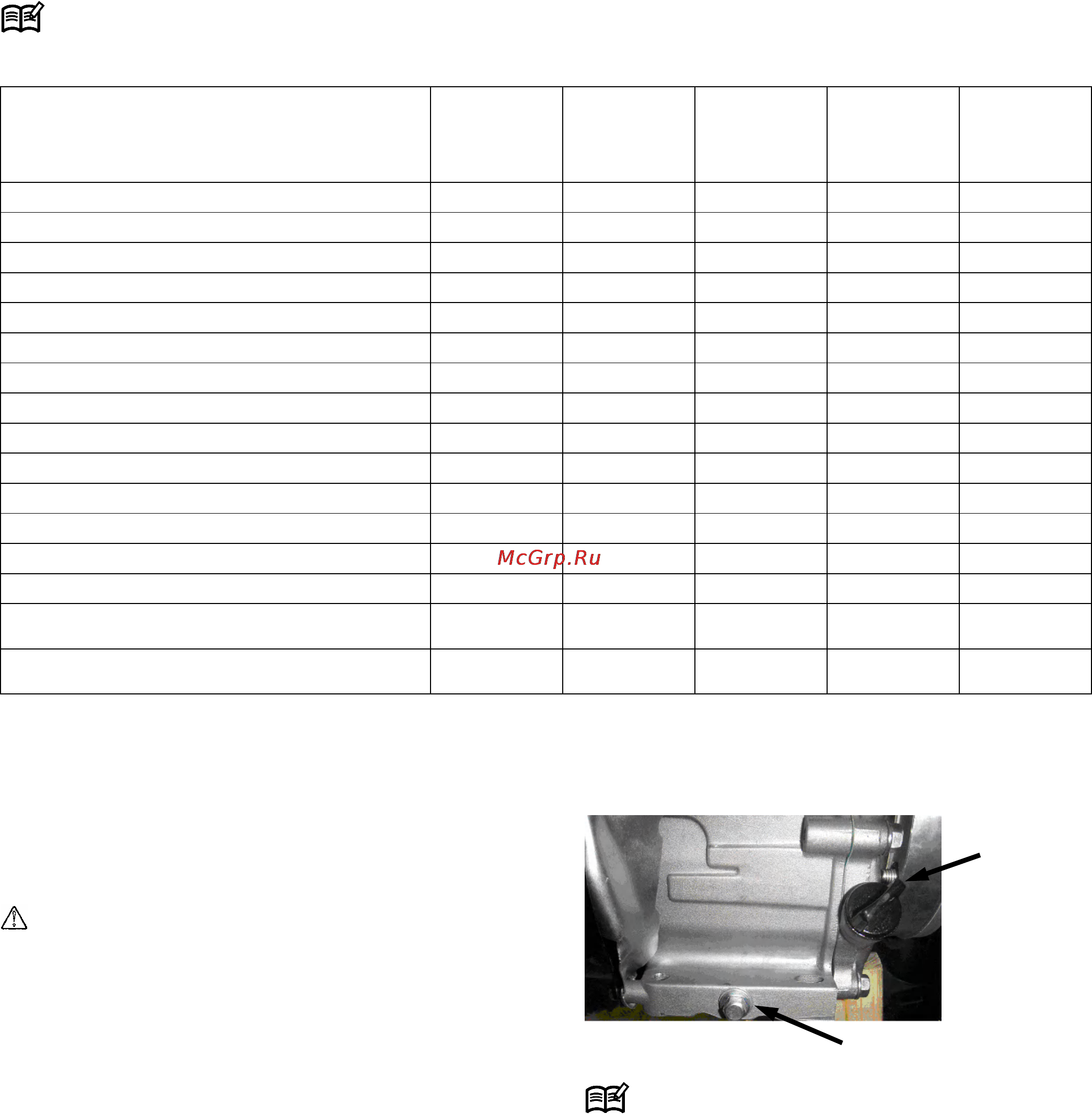

![Sungarden Добрыня 5.5 [10/20] Замена масла в картере двигателя](/views2/1013751/page10/bga.png)
10
Периодичность обслуживания:
Внимание!
Для моделей с двигателем Robin Subaru работы по обслуживанию двигателя проводить в соответствии с временными ин-
тервалами, указанными в Руководстве по эксплуатации двигателя Robin Subaru.
Перечень проводимых работ
После
каждого
использова-
ния
Каждые 25
часов
Каждые 50
часов
Один раз в
сезон или
каждые
100
часов
При
необходимо-
сти
Очистить защитный кожух и фрезы.
Очистить воздушный фильтр (2).
Заменить воздушный фильтр.
Заменить масло в картере двигателя (1, 2).
Заменить масло в коробке передач.
Смазать вал редуктора фрез.
Проверить, очистить свечу зажигания (3).
Заменить свечу зажигания.
Очистить двигатель.
Отрегулировать тросик сцепления.
Заменить ремень привода.
Заменить фрезы.
Заменить крышку топливного бака.
Заменить глушитель.
Проверить затяжку резьбовых соединений.
При необходимости подтянуть.
Проверить давление в пневмоколесах (4).
При необходимости довести до 1 кПа.
(1) Первая замена масла в двигателе производится после первых 2-х часов работы.
(
2) При работе двигателя с повышенной назрузкой или в пыльных условиях эксплуатации обслуживание производите чаще.
(3) Запрещается скоблить или шлифовать песком электроды свечи зажигания.
(4) Для моделей “Добрыня 5.5”, “Добрыня 7.0” и “Добрыня 6.0”.
РАБОТЫ ПО ОБСЛУЖИВАНИЮ.
1. Очистка культиватора.
Опасность.
Опасность получения травм при обслуживании фрез.
При очистке и обслуживании фрез используйте защитные
перчатки.
После каждого использования очистить защитный ко-
жух, защитные диски и фрезы, промыть водой и проте-
реть ветошью.
Очистить двигатель, используя щетку и лоскут ткани.
2. Замена масла в картере двигателя.
Примечание: Слив масла осуществляется на предвари-
тельно прогретом двигателе.
Порядок замены масла (для моделей с двигателем
SunGarden):
1. Выкрутить крышку маслоналивной горловины (см. рис.16).
2. Выкрутить пробку сливного отверстия и слить отработан-
ное масло.
3. Установить пробку сливного отверстия на место и надеж-
но закрутить.
4. Залить в двигатель требуемое количество моторного мас-
ла и проверить его уровень
.
5.
Установить и закрутить крышку маслоналивной горлови-
ны
.
Рис. 16.
Порядок замены масла (для моделей с двига-
телем
Robin Subaru):
Для моделей с двигателем Robin Subaru см. прилагаемое
Руководство по эксплуатации двигателя.
3. Обслуживание коробки передач.
После каждого использования необходимо очистить корпус
коробки передач от грязи при помощи щетки и ветоши.
Замену масла в коробке передач следует производить
по-
сле каждых 100 часов работы
изделия.
Порядок замены масла:
1. Вынуть масляный щуп коробки передач (см. рис.12, поз.2).
2. Выкрутить пробку сливного отверстия, расположенную
снизу коробки передач.
3. Слить отработанное масло из коробки передач.
4. Закрутить пробку сливного отверстия.
5. Залить в коробку передач чистое моторное масло
SAE 30.
6.
Проверить уровень.
Пробка сливного отверстия
Крышка масло-
наливной
горловины
