Sungarden Добрыня 5.5 [6/20] Установка адаптера

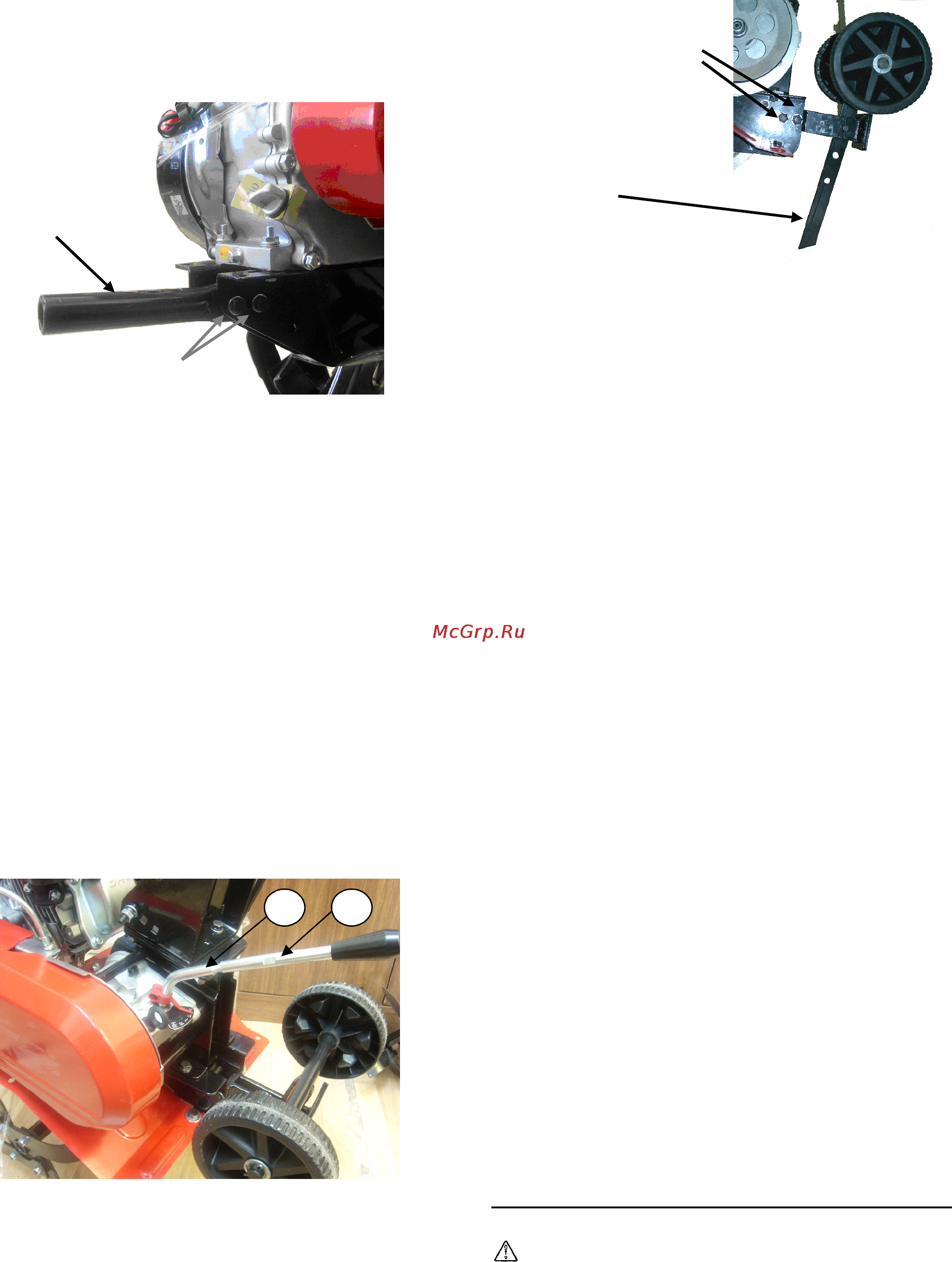

![Sungarden Добрыня 5.5 [6/20] Установка адаптера](/views2/1013751/page6/bg6.png)
6
3. Установка адаптера.
1. В передней части рамы культиватора ключами на 13мм (в
комплект поставки не входят) открутить гайку М8, снять
гладкую шайбу, шайбу гровер и, вынув болт М8х40, снять
адаптер из транспортировочного положения.
2. Установить адаптер плоской частью на внутреннюю по-
верхность левой части рамы (см. рис.8) и совместить кре-
пежные отверстия на раме и адаптере.
Рис. 8.
Примечание: В транспортировочном положении на адапте-
ре закреплен удлинитель рычага переключения передач
.
3. С наружной стороны рамы вставить в совмещенные от-
верстия два болта М8х40, а с внутренней стороны рамы
надеть на болты гладкие шайбы, шайбы гроверы и закрутить
гайки М8 ключами на 13мм.
4. Установка удлинителя рычага переклю-
чения передач.
1.Навернуть от руки удлинитель рычага переключения пе-
редач (см. рис.9, поз.1) на резьбу рычага (поз. 2)
2. Вставить ключ на 10мм в лыски на удлинителе и закру-
тить удлинитель до упора.
5. Установка кронштейна сошника.
1. Наклонить культиватор, уперев адаптером на твердую
поверхность.
2. В задней части рамы ключом на 17мм (в комплект постав-
ки не входит) открутить две гайки М10, снять гладкие шайбы,
шайбы гроверы и, вынув болты М10х75, снять кронштейн
сошника с установленным сошником.
3. На болты М10х 75 надеть по одной гладкой шайбе.
4. Вставить кронштейн сошника между половинами рамы
двигателя и совместить крепежные отверстия на кронштей-
не и раме. Вставить болты с шайбами в отверстия.
Рис. 9.
5. На болты надеть гладкие шайбы, шайбы гроверы и закру-
тить гайки М10. Ключами на 17мм закрутить гайки.
Установка сошника:
1. Установить сошник (см. рис.10) в кронштейн сошника
колесами вверх.
2. Для установки глубины обработки следует совместить
отверстие в кронштейне сошника с одним из отверстий сош-
ника, вставить палец и зафиксировать его шплинтом.
Рис. 10.
Примечание
: Для обеспечения эффективной работы, убе-
диться, что сошник установлен правильно относительно
кронштейна сошника (см. рис.10).
6. Установка фрез и боковых дисков.
В случае если культиватор поставлялся со снятыми фреза-
ми и боковыми дисками или с установленными колесами
(модели: “Добрыня 7.0” и ”Добрыня 6.0”), то их установка
производится в следующем порядке:
1. Вынуть шплинты и снять стопорные пальцы, которые
крепят удлинители с колесами на валу редуктора. Снять
колеса с удлинителями с вала редуктора (модели: “Добрыня
7.0” и ”Добрыня 6.0”).
2. Установить фрезы на вал редуктора, (острые кромки но-
жей фрез должны быть направлены по направлению враще-
ния вала при движении вперед).
3. Вставить стопорные пальцы крепления фрез к валу ре-
дуктора и зафиксировать их шплинтами.
4. Аналогично устанавливаются и фиксируются на валу ре-
дуктора боковые диски.
7. Установка колес.
(модели: “Добрыня 7.0” и ”Добрыня 6.0”).
Колеса устанавливаются на вал редуктора при помощи уд-
линителей.
1. Вынуть шплинты и снять стопорные пальцы, которые
крепят фрезы и боковые диски на валу редуктора. Снять
фрезы и боковые диски с вала редуктора.
2. Установить колеса на ступицы удлинителей и зафиксиро-
вать болтами и гайками с шайбами.
3. Установить удлинители с колесами на вал редуктора.
4. Вставить стопорные пальцы в совмещенные установоч-
ные отверстия удлинителей и вала редуктора и зафиксиро-
вать их шплинтами.
8. Установка грунтозацепов.
(модели: “Добрыня 7.0” и ”Добрыня 6.0”).
1. Вывесить одно из колес культиватора на высоту 10…12
сантиметров.
2. Подложить под адаптер твердый предмет (подставку),
обеспечив устойчивое положение культиватора.
3. Надеть на колесо грунтозацеп (профиль грунтозацепа и
протектора колеса должен совпадать).
4. Закрепить грунтозацеп на колесе с помощью стяжных
болтов
.
5. Аналогично установить второй грунтозацеп.
6. Снятие грунтозацепов производится в обратном порядке.
Работа.
ПЕРЕД ПЕРВЫМ ИСПОЛЬЗОВАНИЕМ.
Предупреждение.
ПРОВЕРИТЬ ЗАТЯЖКУ ВСЕХ РЕЗЬБОВЫХ СОЕДИНЕНИЙ
КУЛЬТИВАТОРА, ВКЛЮЧАЯ КРЕПЛЕНИЕ ДВИГАТЕЛЯ.
Правильно уста-
новленный сошник
Болты
Болты
Адаптер
2
1
