Sungarden Добрыня 5.5 [8/20] Запуск двигателя
![Sungarden Добрыня 5.5 [8/20] Запуск двигателя](/views2/1013751/page8/bg8.png)
8
1. Запуск двигателя.
Перед запуском двигателя:
‐ Проверить наличие бензина в топливном баке и уро-
вень масла в картере двигателя и коробке передач.
‐ Убедиться, что рычаг сцепления не нажат (не заблоки-
рован в нажатом положении).
Порядок запуска (для моделей с двигателем Sun-
Garden)
:

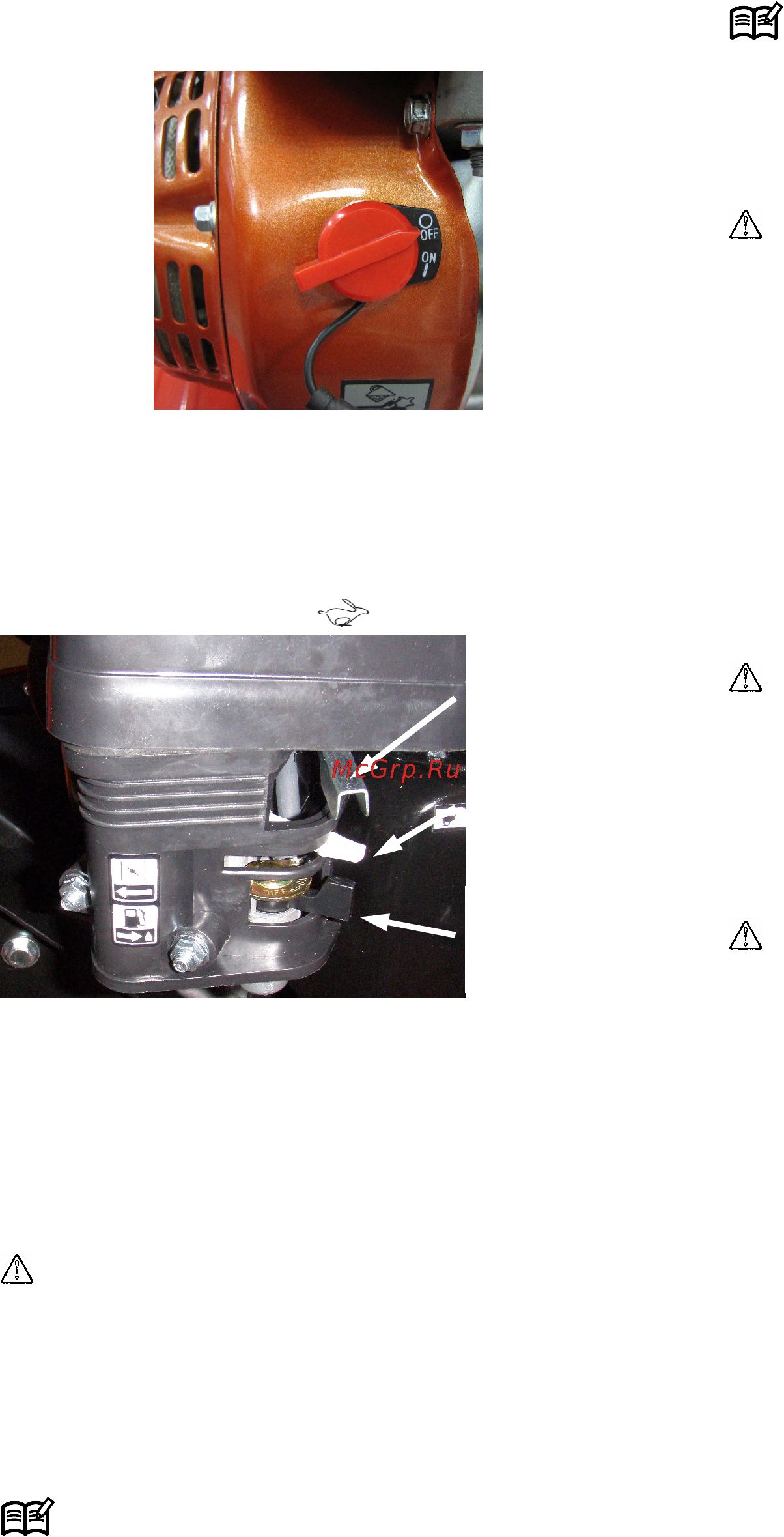

1. Перевести пусковой выключатель в положение “ON”
(“Включено”) (см. рис.13).
Рис. 13.
2. Перевести рычаг крана подачи топлива вправо, в положе-
ние “Открыто” (см. рис.14).
3. Плотно установить колпачок высоковольтного провода на
свечу зажигания.
4. Установить рычаг управления дроссельной заслонкой,
расположенный на блоке управления двигателем (см.
рис.14), в положение “Заяц”/ .
Рис. 14.
5. При запуске холодного двигателя установить рычаг
управления воздушной заслонкой карбюратора (см. рис.14)
в положение “Полностью закрыта”.
6. Медленно потянуть за рукоятку шнура стартера до появ-
ления сопротивления. Затем вытянуть рывком, преодолевая
компрессию, шнур стартера на полную длину. Медленно
отпустить шнур за рукоятку шнура стартера в исходное по-
ложение.
Предупреждение.
Невыполнение этого требования может привести к меха-
ническим повреждениям элементов стартера.
7. Если двигатель не запустился, то повторить п. 6.
8. По мере прогрева двигателя перевести рычаг управления
воздушной заслонкой в положение “Полностью открыта”.
Примечание: Работать следует только при полностью от-
крытой воздушной заслонке.
Порядок запуска (для моделей с двигателем
Robin Subaru и Briggs&Stratton):
Для моделей с двигателем Robin Subaru и
Briggs&Stratton см. прилагаемое Руководство по экс-
плуатации двигателя.
2. Остановка двигателя.
Порядок остановки (для моделей с двигателем Sun-
Garden)
:
1. Отпустить рычаг сцепления.
2. Перевести пусковой выключатель в положение “OFF”
(“Выключено”).
3. Перевести рычаг крана подачи топлива влево, в положе-
ние “Закрыто”.
Порядок остановки (для моделей с двигателем
Robin Subaru и Briggs&Stratton):
Для моделей с двигателем Robin Subaru и
Briggs&Stratton см. прилагаемое Руководство по экс-
плуатации двигателя.
РАБОТА С КУЛЬТИВАТОРОМ.
Опасность.
Посторонние лица, особенно дети, а также домашние
животные должны располагаться на безопасном расстоя-
нии от работающего культиватора.
Работать только с полностью исправным культивато-
ром.
Убедиться, что защитный кожух правильно и надежно
установлен.
Проверить территорию, на которой будет использовать-
ся культиватор. Удалить все посторонние предметы, ко-
торые могут попасть под фрезы и быть отброшены от
культиватора.
Применять культиватор только в светлое время суток
или при хорошем искусственном освещении.
Не использовать культиватор для обработки почвы око-
ло канав и насыпей.
Предупреждение.
Опасность повреждения культиватора.
ЗАПРЕЩАЕТСЯ РАБОТАТЬ С КУЛЬТИВАТОРОМ ПРИ
НЕ ПОЛНОСТЬЮ НАЖАТОМ РЫЧАГЕ СЦЕПЛЕНИЯ,
Т.К. ЭТО ПРИВЕДЕТ К ПРЕЖДЕВРЕМЕННОМУ ИЗНО-
СУ РЕМЕННОЙ ПЕРЕДАЧИ.
При работе не допускайте блокировки фрез при запу-
щенном двигателе и нажатом рычаге сцепления, т.к. это
приведет к повреждению культиватора
.
Опасность.
Опасность возникновения пожара.
Следует избегать открытого огня, источников искр, не
курить во время работы с культиватором.
Подготовка к работе:
1. Запустить двигатель.
2. Выбрать требуемое направление движения и передачу
при помощи рычага переключения передач (см. рис.12,
поз.1).
3. Нажать на рычаг сцепления.
1. Изменение направления и скорости дви-
жения
.
На изделии установлена 2-х ступенчатая коробка передач с
возможностью изменения направления движения.
Порядок переключения передач:
1. Отпустить рычаг сцепления.
2. Выбрать направление движения и передачу:
‐ для движения задним ходом установить рычаг переклю-
чения передач в положение “
RH” (см. рис.12).
‐ для движения вперед установить рычаг переключения
передач в положение “1” или “2”.
4. Выжать рычаг сцепления.
Рычаг управления
воздушной
заслонкой
Рычаг крана
подачи
топлива
Рычаг управления
дроссельной
заслонкой
