3
тель и редуктор культиватора нагреваются при работе и
остаются горячими некоторое время после остановки
двигателя.
Останавливать двигатель:
‐ после окончания работы с культиватором;
‐ при проведении технического обслуживания и ре-
монта;
‐ при перемещении культиватора с одного обрабаты-
ваемого участка на другой.
Хранить культиватор и бензин в безопасном месте на
расстоянии от источников искр, огня и нагревательных
приборов, в месте недоступном для детей.
Перед постановкой культиватора на хранение в закры-
тое помещение дождаться полного охлаждения двига-
теля.
Запасные части должны соответствовать требованиям
изготовителя. Необходимо использовать только ориги-
нальные запасные части.
Ремонт культиватора должен осуществляться только в
уполномоченном сервисном центре.
Устройства обеспечения безопасности.
Защитные устройства обеспечения безопасности предохра-
няют пользователя от травм в процессе работы и должны
всегда находиться в исправном состоянии.
Запрещается любыми способами усовершенствовать или
блокировать работу защитных устройств.
Рычаг сцепления.
При отпускании рычага сцепления фрезы культиватора ос-
танавливаются.
Пусковой выключатель.
Переключение пускового выключателя в положение “OFF”
(“Выключено”) останавливает двигатель.
Защитный кожух.
Предохраняет пользователя от травм выбрасываемыми из-
под фрез культиватора кусками почвы.
Поперечная перекладина рукоятки управления.
Обеспечивает безопасное расстояние между пользователем
и вращающимися фрезами культиватора.
Кожух ременной передачи.
Закрывает ремень привода при работе культиватора.

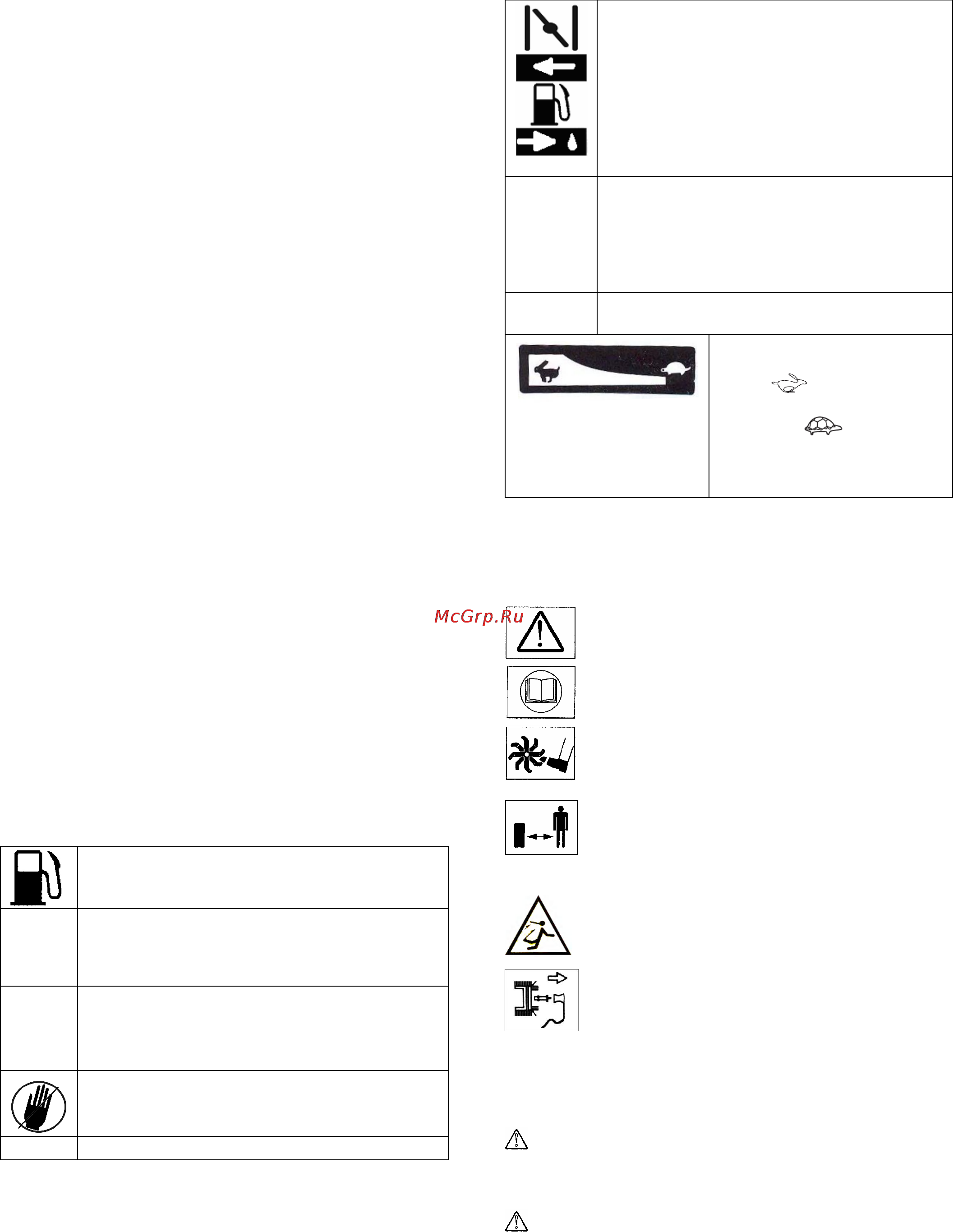

Информация на культиваторе.
Для обеспечения безопасной работы и обслуживания куль-
тиватора некоторые символы имеют рельефное или трафа-
ретное изображение.
Место для заправки бензином.
Расположение: На крышке топливного бака.
OHV
Обозначение двигателя с верхним
расположением клапанов.
Расположение: На крышке клапанного
механизма
.
OHC
Обозначение двигателя с верхним
расположением распредвала.
Расположение: На крышке клапанного
механизма
.
ВНИМАНИЕ: ГОРЯЧАЯ ПОВЕРХНОСТЬ!
Расположение: На корпусе глушителя.
START Расположение: На рукоятке шнура стартера.
Наклейки с обозначением операций, произ-
водимых органами управления.
В зависимости от модели двигателя изображение наклеек и
их расположение может отличаться от представленного в
Руководстве.
Рычаг управления воздушной заслонкой.
Влево
– Положение “Полностью закрыта”.
Вправо
– Положение “Полностью открыта”.
Кран подачи топлива.
Вправо
– Положение “Открыто”.
Влево
– Положение “Закрыто”.
Расположение: На блоке управления дви-
гателем.
RH
F
1
F
2
Рабочие положения рычага переключения
передач.
RH – Задняя скорость.
1, 2 – Первая/Вторая передачи.
F –
Нейтральная передача.
Расположение: На коробке передач.
I / ON
0 / OFF
Пусковой выключатель.
Расположение: На корпусе стартера.
Регулировка рычага управле-
ния дроссельной заслонкой.
“Заяц”/
- Max обороты
двигателя.
“Черепаха”/
- Min оборо-
ты двигателя.
Расположение: На блоке
управления двигателем.
Предупреждающие символы.
На защитном кожухе культиватора имеется наклейка с пре-
дупреждающими символами. Перед началом эксплуатации
ознакомьтесь и руководствуйтесь предупреждающими сим-
волами для безопасной работы.
Перед использованием культиватора прочитать
Руководство по эксплуатации и, особенно, тре-
бования раздела "Для Вашей безопасности".
Опасность получения травм вращающимися
фрезами.
Держать руки и ноги на расстоянии от вращаю-
щихся фрез.
Опасность получения травм или возможность
повреждений окружающих объектов.
Посторонние люди, особенно дети, а также до-
машние животные должны находиться вне ра-
бочей зоны.
Опасность получения травм выбрасываемыми
из
-под вращающихся фрез кусками почвы.
ЗАПРЕЩАЕТСЯ РАБОТАТЬ БЕЗ УСТАНОВ-
ЛЕННОГО ЗАЩИТНОГО КОЖУХА.
Перед проведением работ по обслуживанию
культиватора отсоединить колпачок высоко-
вольтного провода от свечи зажигания двигате-
ля.
Символы, приводимые в руководстве по
эксплуатации.
Приведенные ниже символы используются в Руководстве по
эксплуатации:
Опасность.
Используется для указания источников опасности, свя-
занных с работой культиватора, при которых пользова-
тели могут получить травмы.
Предупреждение.
Используется для указания источников опасности, свя-
занных с неправильной эксплуатацией культиватора, ко-
торые могут привести к его повреждениям.
