9
Предупреждение.
Не прикладывать чрезмерных усилий к рычагу при пере-
ключении передач.
Так как коробка передач не имеет синхронизаторов то,
для облегчения переключения коробки передач при рабо-
тающем двигателе можно кратковременно и немного вы-
жать рычаг сцепления культиватора.
Примечание: Задняя передача предназначена только для
кратковременного перемещения культиватора назад.
2. Культивация.
Предупреждение.
Опасность повреждения культиватора или посторонних
объектов.
1. Запустить двигатель.
2. Прижать рычаг сцепления к рукоятке управления и удер-
живать его в нажатом состоянии для приведения в действие
фрез культиватора.
ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ КУЛЬТИВАТОР НА
УЧАСТКАХ, ГДЕ ПРОЛОЖЕНЫ ГАЗОПРОВОДЫ, СИ-
ЛОВЫЕ ЭЛЕКТРИЧЕСКИЕ КАБЕЛИ ИЛИ РАЗЛИЧНЫЕ
ПОДЗЕМНЫЕ КОММУНИКАЦИИ.
Запрещается использовать культиватор около деревьев
из
-за возможности повреждения их корневой системы и
блокировки фрез культиватора.
Не рекомендуется работать на влажных почвах.
Большие твердые куски почвы могут стать причиной
повреждения фрез.
Если посторонние предметы (камни, прутья, проволока
и т.д.) попали под фрезы, остановите двигатель, и убе-
дитесь в отсутствии повреждений культиватора.
Многократная культивация с увеличивающейся глуби-
ной обработки дает лучшие результаты. Это позволяет
равномерно распределить предварительно внесенный
компост. Урожайность почвы повышается при запахива-
нии в почву остатков растений.

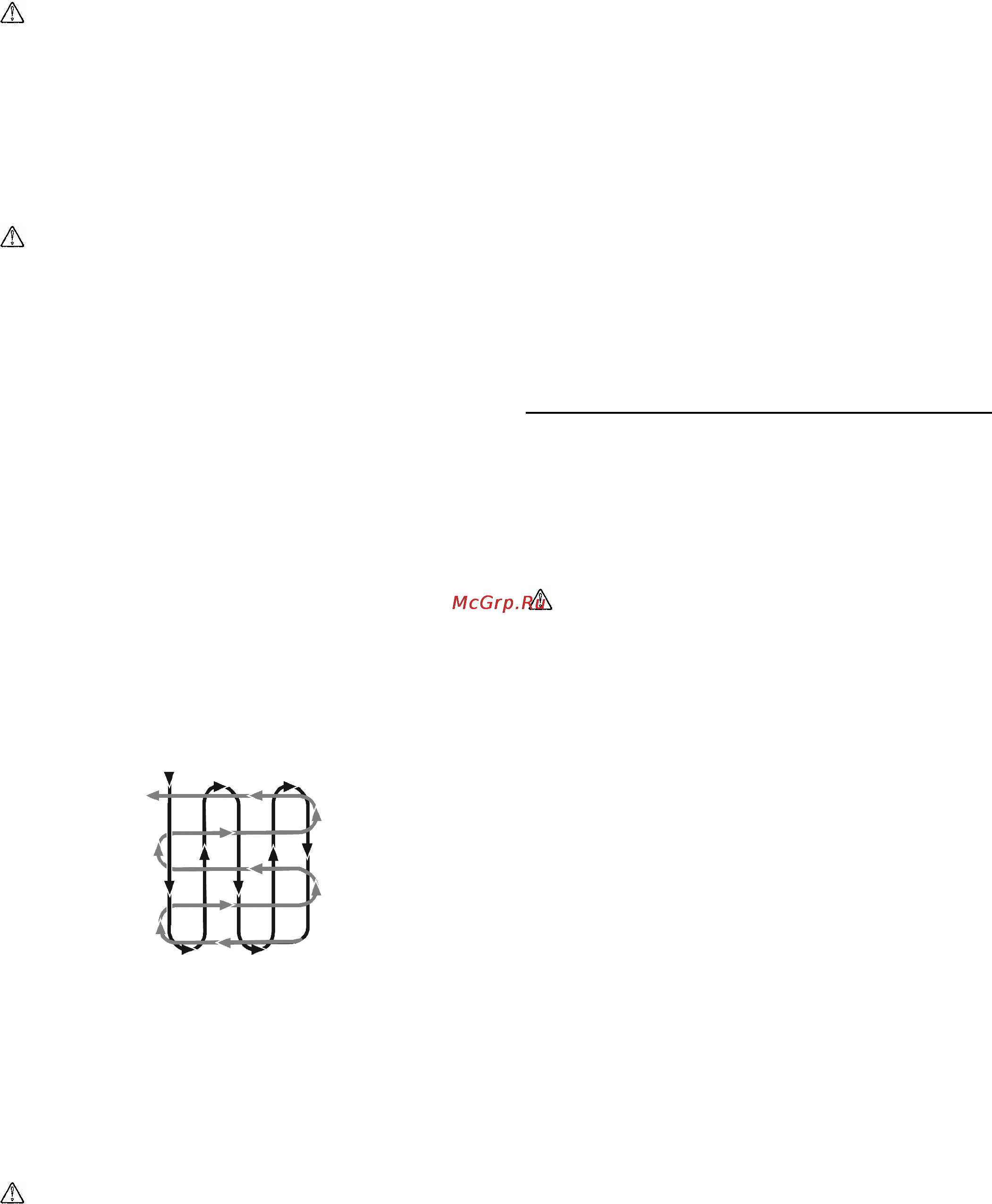

Проходы по обрабатываемой территории рекомендует-
ся осуществлять под прямым углом (см. рис.1
5).
Рис. 15.
Установить глубину обработки в соответствии с состоя-
нием почвы. Тяжелые почвы обрабатывать в несколько
заходов.
3. Рыхление.
Для осуществления процесса рыхления установить неболь-
шую глубину обработки, чтобы исключить возможность по-
вреждения корневой системы растений.
4. Работа на склонах.
Опасность.
Опасность получения травм в результате опрокидывания
культиватора.
Будьте особенно внимательны при смене направления
движения. Направляйте культиватор только по диагона-
ли к поверхности склона. Запрещается перемещать
культиватор вверх или вниз по склону.
Удалите все посторонние предметы с обрабатываемой
территории. Не используйте культиватор около больших
валунов и камней.
Запрещается использовать культиватор на местности с
уклоном более
20 град.
5. Использование дополнительного обору-
дования.
В задней части культиватора на кронштейне сошника прива-
рена пластина с отверстиями
– соединительная сцепка. Со-
единительная сцепка предназначена для подсоединения к
изделию дополнительного оборудования.
В передней части культиватора находится адаптер, предна-
значенный для установки дополнительного навесного обо-
рудования.
Техническое обслуживание.
Для поддержания высоких эксплуатационных характеристик
культиватора необходимо проведение его периодического
обслуживания. Регулярное обслуживание способствует уве-
личению ресурса двигателя и обеспечению его безотказной
работы.
Соблюдайте часовые или календарные интервалы обслужи-
вания, в зависимости от того, какие из них истекут раньше. В
случае работы в неблагоприятных условиях производите
обслуживание чаще.
Опасность.
Опасность получения травм при случайном запуске дви-
гателя.
Опасность получения ожогов, т.к. двигатель и глушитель
нагреваются во время работы.
Перед проведением технического обслуживания культива-
тора:
‐ Выключить двигатель и дождаться полной остановки
вращения фрез.
‐ Отсоединить колпачок высоковольтного провода от
свечи зажигания.
‐ Дождаться полного охлаждения двигателя.
Перед каждым использованием:
Проверить уровень масла в картере двигателя. При
необходимости долить масло до требуемого уровня.
Проверить уровень масла в коробке передач. При необ-
ходимости долить масло до требуемого уровня.
Проверить надежность затяжки резьбовых соединений.
При необходимости подтянуть. Проверить состояние
защитных устройств.
После каждых 5 часов эксплуатации:
Проверить уровень масла в картере двигателя.
Один раз в сезон:
Рекомендуется проводить обслуживание культиватора в
уполномоченном сервисном центре.
