7

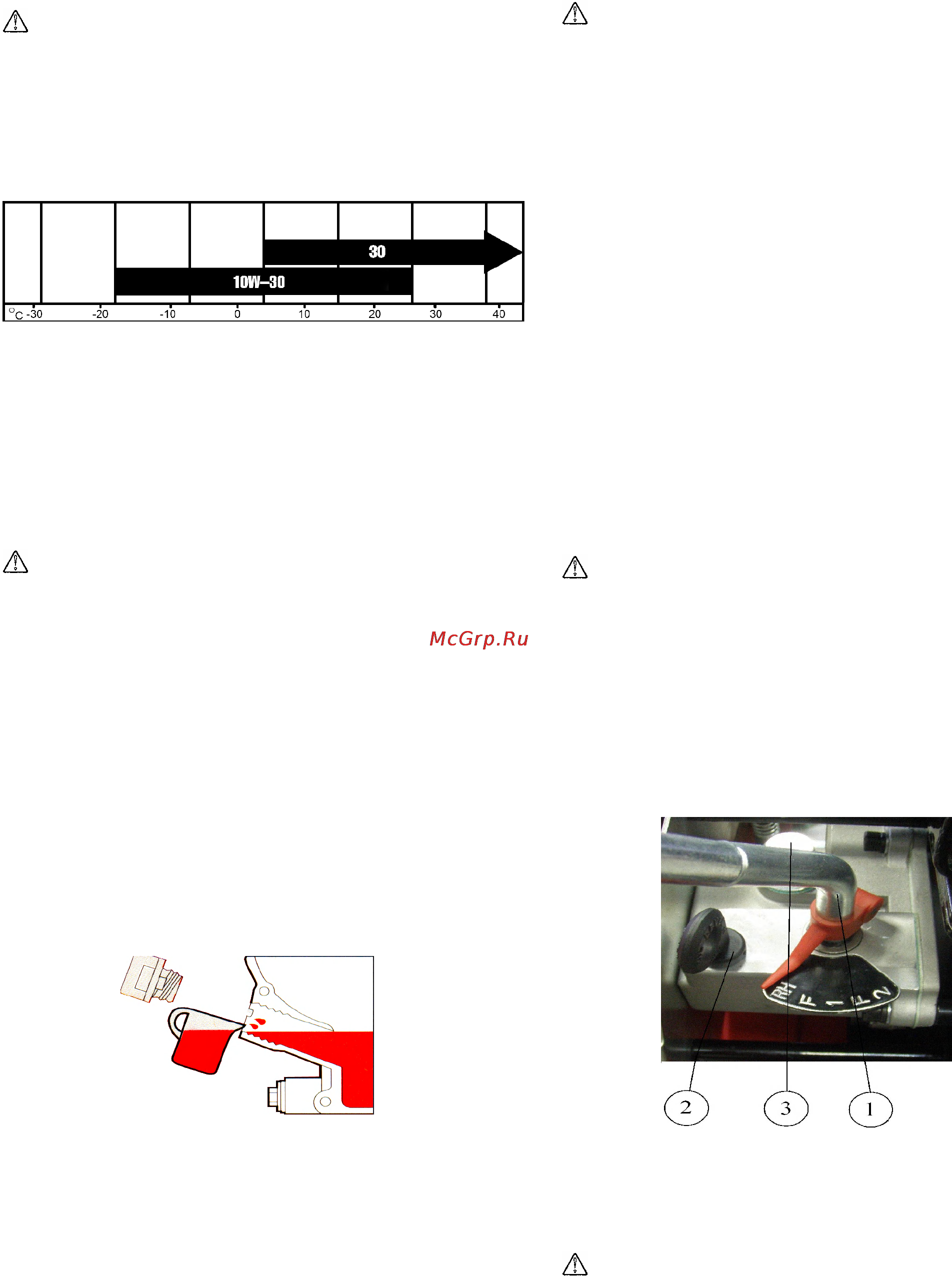

1. Заправка двигателя маслом.
Предупреждение.
КУЛЬТИВАТОР ПОСТАВЛЯЕТСЯ БЕЗ МАСЛА В КАРТЕРЕ
ДВИГАТЕЛЯ!
Перед первым запуском двигателя требуется залить в кар-
тер двигателя необходимое количество моторного масла
требуемой вязкости.
Выбор степени вязкости масла осуществляется в соответст-
вии с температурой окружающей среды, согласно с приве-
денным ниже графиком:
В обычных условиях эксплуатации при работе в нормаль-
ном диапазоне температуры рекомендуется использовать
масло типа SAE 10W-30 или SAE 30.
Примечание: Для моделей с двигателем SunGarden воз-
можно использование масла типа
SAE 15W-40.
Убедитесь в том, что на канистре с маслом есть обозначе-
ние
API: “SF” и выше.
(Классификация по
API (Американский институт нефти) оп-
ределяет уровень эксплуатационных свойств, а классифи-
кация по
SAE – уровень вязкости).
Объем масла в картере двигателя: 0,6 л.
Предупреждение.
Работа двигателя при недостаточном уровне масла мо-
жет привести к его серьезным повреждениям.
Каждый раз перед тем, как запустить двигатель убедитесь в
том, что уровень масла соответствует требуемому количе-
ству.
Проверка уровня масла осуществляется на холодном, нера-
ботающем двигателе. Двигатель должен располагаться в
горизонтальном положении.
Порядок проверки уровня масла (для моделей с
двигателем
SunGarden):
1. Открутить крышку маслоналивной горловины.
2. Проверить уровень масла, при необходимости долить.
3. Вставить и закрутить на место крышку маслоналивной
горловины.
Для двигателей без масляного щупа:
Уровень масла должен доходить до нижнего края в масло-
наливной горловине, т.е. наливать масло необходимо до
перелива из маслоналивного отверстия (см. рис.11).
Рис. 11.
Для двигателей с масляным щупом:
Уровень масла должен быть между отметками “H”/FULL и
“L”/ADD на масляном щупе.
Порядок проверки уровня масла (для моделей с
двигателем
Robin Subaru):
Для моделей с двигателем Robin Subaru см. прилагаемое
Руководство по эксплуатации двигателя.
2. Заполнение топливного бака бензином.
Заполнение топливного бака бензином осуществляется пе-
ред запуском двигателя. Запрещается открывать крышку
топливного бака горячего или работающего двигателя. Раз-
мещайте культиватор на расстоянии от источников искр и
открытого огня.
Меры безопасности при работе с бензином.
Опасность.
Бензин и его пары легко воспламеняемы и взрывоопасны!
Перед заправкой бензином необходимо остановить
двигатель и дождаться его полного охлаждения.
Протереть лоскутом ткани все части культиватора, на
которые был пролит бензин при заправке.
До запуска двигателя убедиться, что топливный бак
надежно закреплен, а крышка плотно закручена.
Заправку топливного бака проводить только на откры-
том воздухе.
ЗАПРЕЩАЕТСЯ КУРИТЬ ПРИ ЗАПРАВКЕ ДВИГАТЕЛЯ
БЕНЗИНОМ.
Запускать двигатель в стороне от места, где осуществ-
лялась его заправка, и был пролит на землю бензин.
Для предотвращения пожара комплектующие культива-
тора, включая двигатель, выхлопную трубу и топливный
бак, должны быть очищены от травы.
Заполните топливный бак чистым, свежим, неэтилиро-
ванным бензином с октановым числом не ниже 90 (на-
пример, АИ
-92).
Заливать бензин до уровня примерно на 1 см ниже ниж-
него края заливной горловины топливного бака.
Примечание: Для исключения неустойчивой работы двига-
теля своевременно доливать бензин в топливный бак.
3. Заправка коробки передач маслом.
Предупреждение.
КУЛЬТИВАТОР ПОСТАВЛЯЕТСЯ БЕЗ МАСЛА В КОРОБКЕ
ПЕРЕДАЧ.
Перед первым запуском двигателя требуется залить в ко-
робку передач моторное масло
SAE 30.
На канистре с маслом должно быть обозначение API: "SF” и
выше.
Порядок проверки уровня масла:
1. Вынуть масляный щуп коробки передач (см. рис.12, поз.2).
2. Протереть масляный щуп ветошью.
3. Вставить масляный щуп до упора в маслозаливное отвер-
стие и заново извлечь.
Рис. 12.
4. Уровень масла должен находиться между двух отметок на
масляном щупе.
5. Установить масляный щуп на место.
ЗАПУСК И ОСТАНОВКА ДВИГАТЕЛЯ.
Опасность.
Существует опасность отравления окисью углерода,
содержащейся в выхлопных газах. Запрещается запускать
двигатель в закрытых помещениях.
Перед запуском двигателя убедиться в отсутствии посто-
ронних лиц, особенно детей, а также домашних животных на
обрабатываемой территории. Перед запуском двигателя
занять устойчивое положение. Запускать двигатель только
на открытом воздухе.
