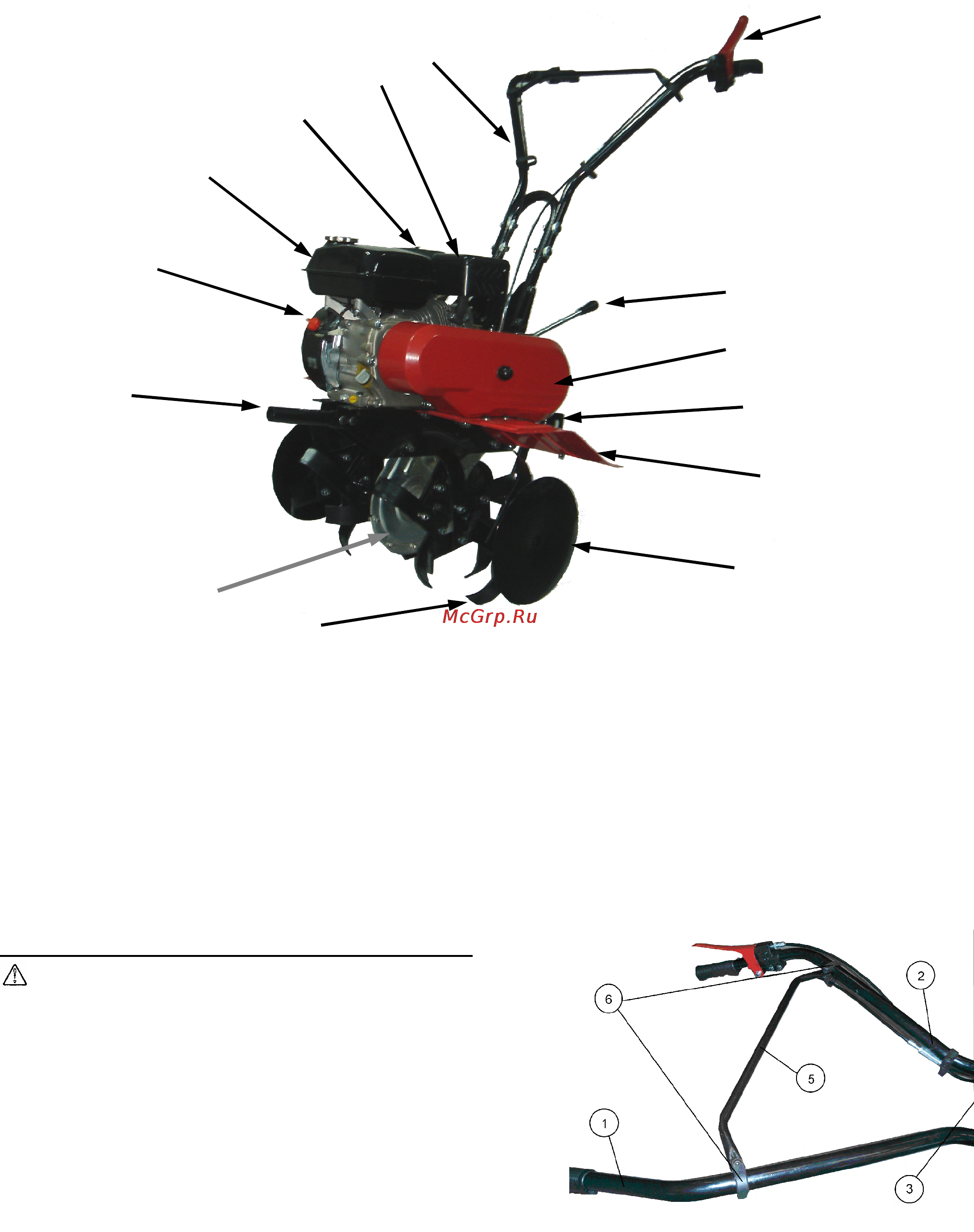

РАСПОЛОЖЕНИЕ ОСНОВНЫХ ЧАСТЕЙ КУЛЬТИВАТОРА.
Рис. 1.
1. Рукоятка управления.
2. Рычаг сцепления.
3. Рычаг переключения передач.
4. Кожух ременной передачи
5. Кронштейн сошника.
6. Защитный кожух.
7. Боковой диск.
8. Фрезы.
9. Редуктор.
10. Адаптер.
11. Пусковой выключатель.
12
. Топливный бак.
13. Воздушный фильтр.
14. Глушитель.
Сборка.
Предупреждение.
При распаковывании будьте особенно внимательны, что-
бы не повредить тросик сцепления.
Сборку культиватора производите в соответствии с иллюст-
рациями, приведенными в Руководстве по эксплуатации.
1. Сборка рукоятки управления.
Рукоятка управления состоит из:
‐ Правая верхняя часть (см. рис.2, поз.1);
‐ Левая верхняя часть (см. рис.2, поз.2);
‐ Нижняя часть (см. рис.3, поз.3);
‐ Поперечная перекладина (см. рис.2, поз.5), которая
соединяет левую и правую верхние части рукоятки
управления.
Порядок сборки рукоятки управления:
1.На кронштейне рукоятки управления (см. рис.4., поз.2)
ключом на 13мм (в комплект поставки не входит) открутить
гайки М8, снять четыре болта М8х35 с квадратным подго-
ловником (рис.4 поз.3), гладкие шайбы и шайбы
-гроверы.
Рис. 2.
2. Совместить верхние крепежные отверстия нижней части
рукоятки управления (см. рис.4, поз.1), с верхними отвер-
стиями кронштейна (поз.2). Изнутри кронштейна в квадрат-
ные отверстия вставить два болта с квадратными подголов-
никами (поз.3), установить гладкие шайбы и шайбы
-гроверы.
Закрутить гайки М8 их от руки.
Совместить нижние крепежные отверстия рукоятки управле-
ния с любыми соответствующими квадратными отверстиями
14
1
2
3
4
5
6
7
8
9
10
12
13
11
