Gorenje GTW6INI [16/52] Подключение к электросети
![Gorenje GTW6INI [16/52] Подключение к электросети](/views2/1138830/page16/bg10.png)

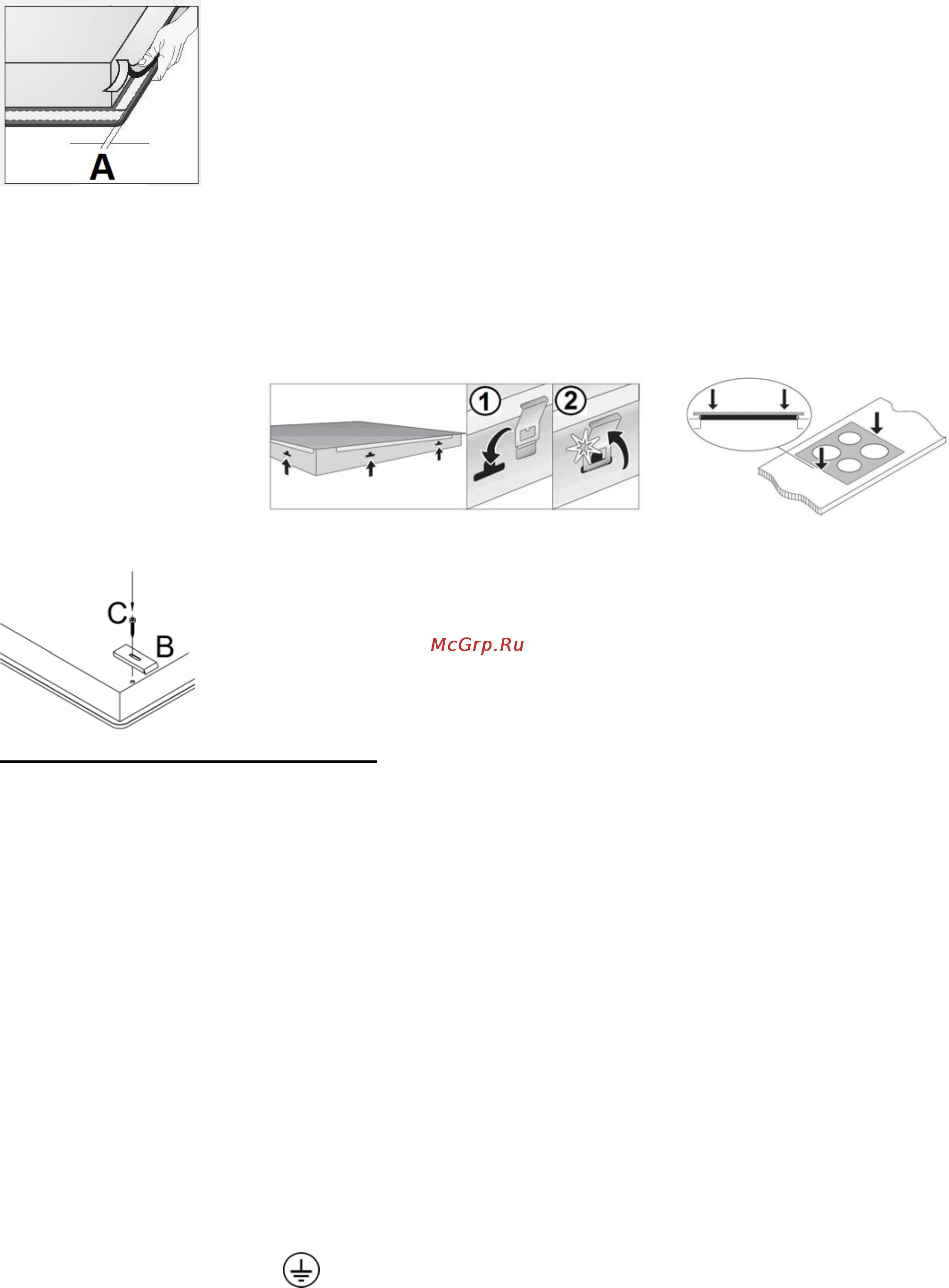

16
Наклейка вспененного
уплотнителя
Перед встраиванием прибора в столешницу с нижней стороны
стеклокерамической или стеклянной варочной панели необходимо приклеить
уплотнитель, который прилагается в комплекте (см. рис.).
Встраивание прибора без уплотнителя запрещено!
Чтобы наклеить уплотнитель:
– снимите с уплотнителя защитную пленку;
– приклейте уплотнитель с нижней стороны стеклокерамики или стекла, отступив
от края A=2-3 мм (см. рис.). Уплотнитель должен быть наклеен по всему периметру
варочной панели и в углах не должен накладываться друг на друга;
– при наклеивании уплотнителя следите, чтобы острые предметы не
соприкасались
со стеклокерамикой или стеклом (например, не режьте уплотнитель
на варочной поверхности).
Процесс монтажа с
помощью зажимов
• Столешница кухонного гарнитура должна быть ровной и горизонтальной.
• Торцы выреза следует соответствующим образом загерметизировать для
защиты от влаги и грязи.
• Подключите варочную панель к электросети (см. соответствующий раздел).
• Установите зажимы в предусмотренные отверстия.
• Поместите варочную панель в монтажный проем.
• Прижмите варочную панель к столешнице.
Процесс монтажа с
помощью скоб
Варочная панель крепится с помощью скоб и крепежных элементов, которые
прилагаются в комплекте. В дне варочной панели предусмотрены отверстия для
чтобы прикрутить винты (C) для крепления скоб (В).
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
• Подключение прибора к электросети и замену присоединительного кабеля может
производить только сервисный центр или квалифицированный специалист!
• Защита подключения к электросети должна соответствовать действующим
предписаниям.
• Для доступа к клеммам откройте крышку клеммной колодки.
• Перед подключением необходимо проверить, совпадает ли напряжение,
указанное в заводской табличке, с фактическим напряжением в сети.
•
Заводская табличка с основными данными прибора находится на нижней
стороне варочной панели.
• Прибор предназначен для эксплуатации в сети с напряжением 220-240В~.
• При подключении варочной панели к электросети необходимо предусмотреть
размыкающее устройство с разомкнутыми контактами на всех полюсах. Уровень
защитного устройства будет не ниже, чем уровень перенапряжения категории III.
• Варочная панель
может быть встроена между элементами кухонной мебели,
причем один из них может быть выше варочной панели, а другой должен быть
одинаковой высоты с ней.
• После монтажа необходимо обеспечить полную защиту от прикосновения к
токопроводящим и изолированным деталям.
ВНИМАНИЕ!
• Перед любым вмешательством отключите прибор от электросети. В зависимости
от сетевого напряжения подключите варочную панель согласно схеме; убедитесь
в наличии соответствующего напряжения в сети! Защитный провод заземления
подключите к клемме, обозначенной символом заземления.
• Присоединительный кабель обязательно проложите через зажим,
предотвращающий избыточное натяжение кабеля.
• После подключения включите все конфорки на 3 минуты, чтобы проверить их
работу.
