43

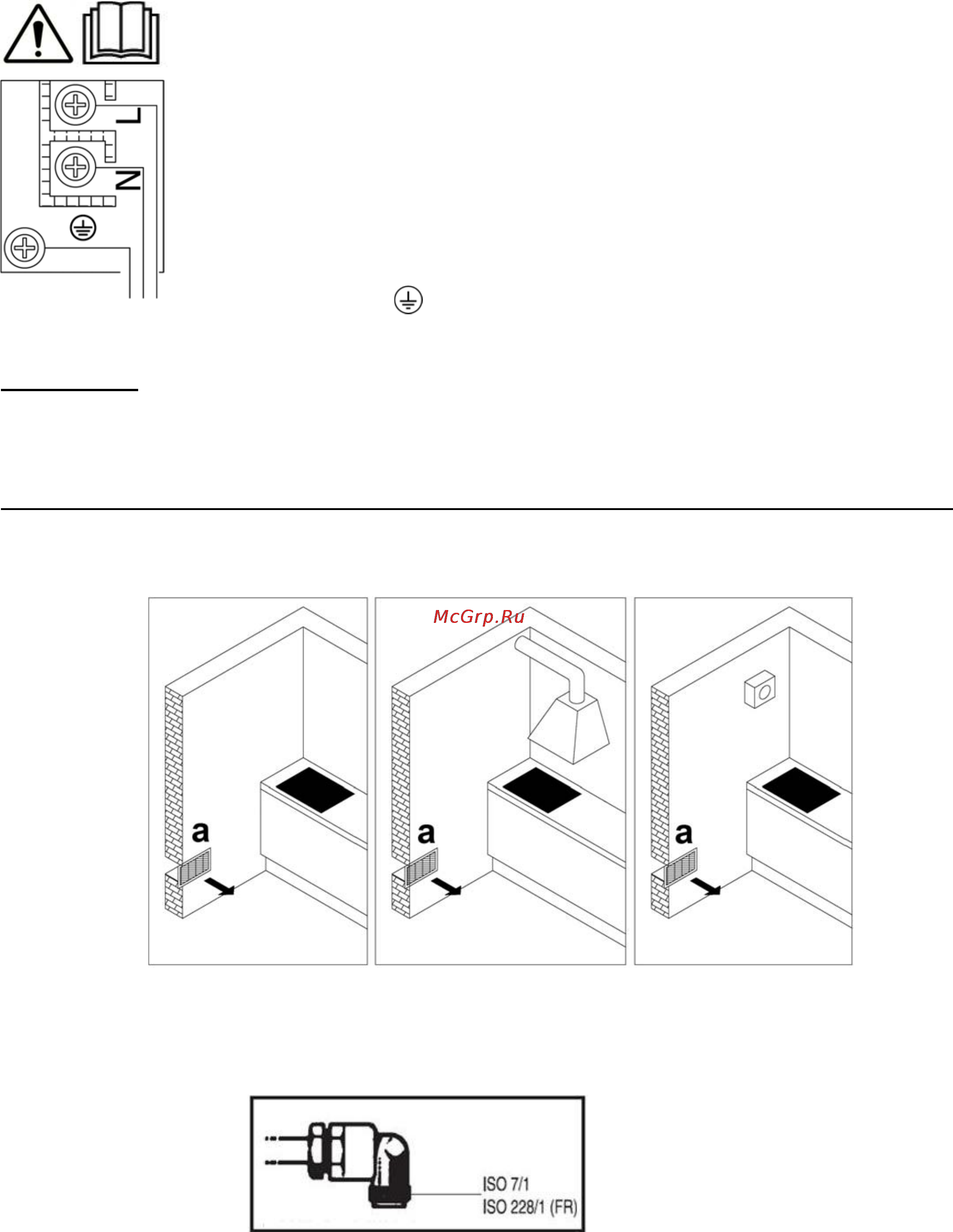

Іске қосу схемасы
• Аспапты дұрыс қоспау оның бөлшектерінің зақымдануына əкеп соғуы мүмкін. Бұл
жағдайда сіз кепілді қызмет көрсету құқығын жоғалтасыз!
• Қосар алдында зауыттық маңдайшада көрсетілген кернеудің желідегі нақты кернеуге
сəйкес келуін тексеру керек. Желідегі жалғау кернеуін маман өлшеу аспабының көмегімен
тексеруге тиіс!
• Аспаптың артқы қабырғасындағы жалғау кабелін ол пісіру панелінің артқы қабырғасына
жанаспайтындай төсеңіз, өйткені аспап жұмыс істеп тұрған кезде ол қызып кетеді.
Іске қосу үшін мыналарды пайдалануға болады:
H05RR-F – 3x0,75mm
2
H07RN-F – 3x0,75mm
2
H05RN-F – 3x0,75mm
2
H05V2V2-F – 3x0,75mm
2
H05VV-F – 3x0,75mm
2
ПОД НАПРЖЕНИЕМ = L = КОРИЧНЕВЬІЙ
ЗАЗЕМЛЕНИЕ = = ЖЕЛТО-ЗЕЛЕНЬІЙ
НУЛЕВОЙ = N = СИНИЙ
ГАЗҒА ҚОСУ
• Аспап қолданыстағы ұйғарымдарға сəйкес орнатылуы жəне іске қосылуы керек. Ерекше назарды жеткілікті
желдетуге аударыңыз! Аспапты іске қосу жəне пайдалану алдында нұсқаулықты мұқият оқып шығыңыз
• Іске қосар алдында жергілікті іске қосу талаптары (газдың түрі мен қысымы) аспапты күйге келтіруге сəйкес
келетінен көз жеткізіңіз.
Пайдалануға болатын газдың санаты мен түрі ʺГаздың басқа
түріне күйге келтіруʺ-кестеде келтірілген.
• Аспаптың газды күйге келтіру өлшемдері зауыттық тақтайшасында көрсетілген.
• Аспап жанатын өнімдерді өткізуге арналған түтіктерге қосылу үшін арналмаған (мысалы, түтіндік).
• Аспап іске қосу жөніндегі қолданыстағы ұйғарымдарына сəйкес орнатылуы жəне іске қосылуы керек. Ерекше
назарды жайды желдетуге арналған талаптарына аударыңыз (a = мін. 100 см
2
).
Іске қосу процесі
• Газ көзіне қосуы қолданыстағы ұйғарымдарға жəне жергілікті газбен жабдықтау
кəсіпорнының қосу талаптарына сəйкес жүргізіледі.
• Аспаптың төменгі жағынан ISO7-1 R1/2 сыртқы оймасы бар газ көзіне қосылу үшін
газқұбырының түтігі орналасқан.
• Аспаптың жиынтығында сұйытылған газға арналған өткізгіш, сыртқы бұрандасы бар
коникалық өткізгіш ажыратқышы жəне металл емес төсемі қоса беріледі.
• Іске қосу барысында R1/2 түтігін ол айналып кетпеуі үшін ұстап тұру қажет.
• Жалғауларды герметикаландыру үшін рұқсат етілген металл төсемдер мен басқа да
герметикаландыру үшін рұқсат етілген материалдары қолданылады.
• Төсемдер тек бір рет қолданыла алады. Тегіс металл төсемдерін қысудың мүмкін
деформациясы 25% құрайды.
• Аспап газ көзіне сертификатталған иілмелі шлангысы көмегімен қосылады.
