Gorenje GTW6INI [17/52] Подключение к газу

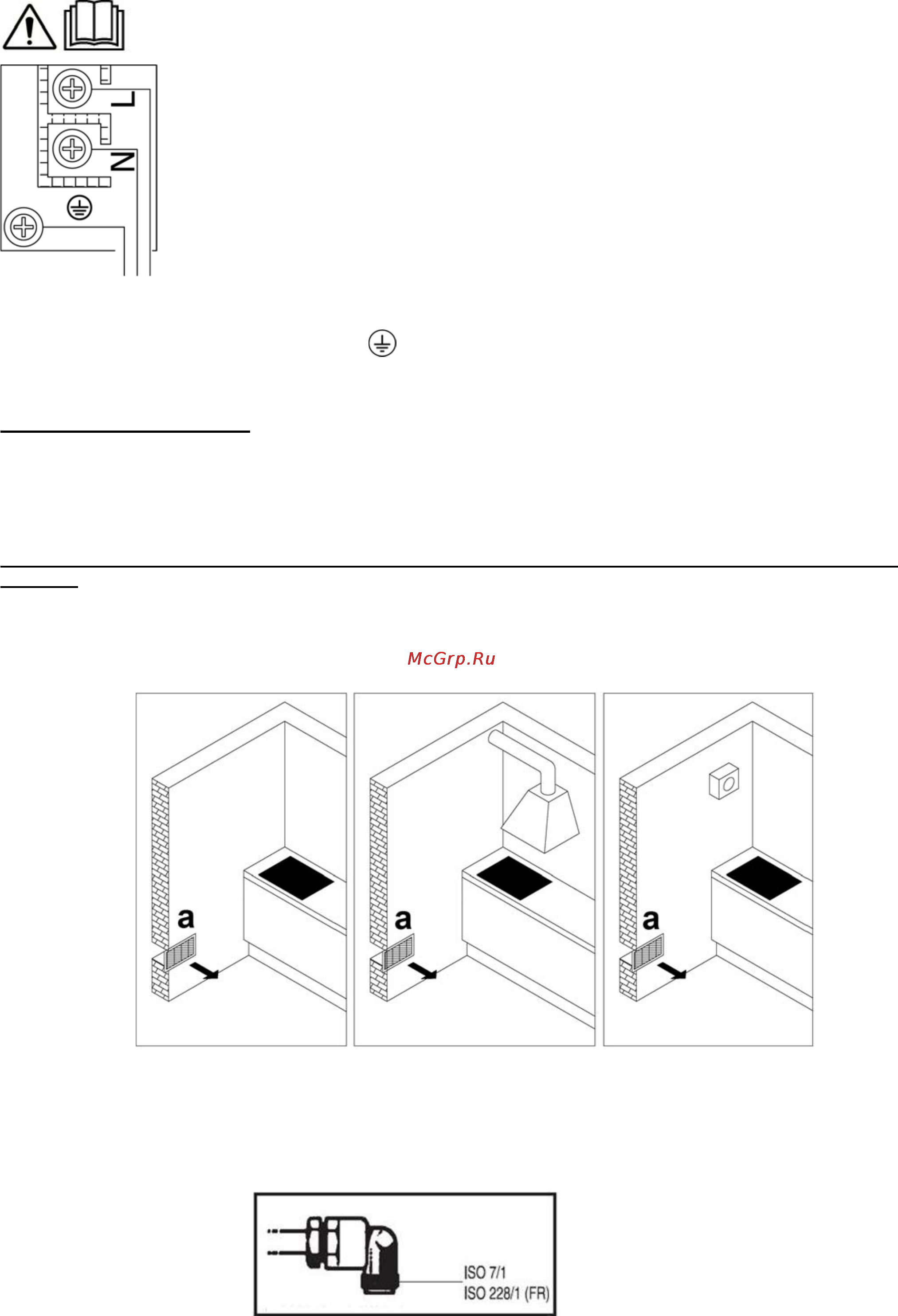

Схема подключения

• Неправильное подключение может привести к повреждению деталей прибора. В

этом случае вы теряете право на гарантийное обслуживание!

• Перед подключением необходимо проверить, совпадает ли напряжение,

указанное в заводской табличке, с фактическим напряжением в сети.

Присоединительное напряжение в сети специалист должен проверить с

помощью измерительного прибора!

• Присоединительный кабель с задней стороны

прибора проложите таким

образом, чтобы он не касался задней стенки варочной панели, так как во время

работы прибора она нагревается.

Для подключения могут использоваться:

 H05RR-F – 3x0,75mm

 H07RN-F – 3x0,75mm

 H05RN-F – 3x0,75mm

 H05V2V2-F – 3x0,75mm

 H05VV-F – 3x0,75mm

ПОДНАПРЖЕНИЕМ = L = КОРИЧНЕВЬІЙ

ЗАЗЕМЛЕНИЕ= = ЖЕЛТО‐ЗЕЛЕНЬІЙ

НУЛЕВОЙ= N = СИНИЙ

ПОДКЛЮЧЕНИЕ К ГАЗУ

• Прибор должен быть установлен и подключен в соответствии с действующими предписаниями. Особое

внимание обратите на обеспечение достаточной вентиляции! Перед подключением и использованием прибора

внимательно прочитайте инструкцию.

• Перед подключением убедитесь, что местные условия подключения (вид и давление газа) соответствуют

настройкам прибора.

Категории и типы газа, которые могут использоваться, приведены в ʺНастройка

на другой вид газаʺ

таблице.

• Параметры настройки газа прибора указаны в заводской табличке.

• Прибор не предназначен для подключения к трубам для отвода продуктов сгорания (например, дымоход).

• Прибор должен быть установлен и подключен в соответствии с действующими предписаниями по

подключению. Особое внимание необходимо обратить на требования к вентиляции помещений (a = мин. 100

см

Процесс подключения

• Подключение к источнику газа производится в соответствии действующими

предписаниями и условиями подключения местного газоснабжающего

предприятия.

• С нижней стороны прибора расположена трубка газопровода для подключения к

источнику газа с внешней резьбой ISO7-1 R1/2.
