Установка пінного
ущільнювача

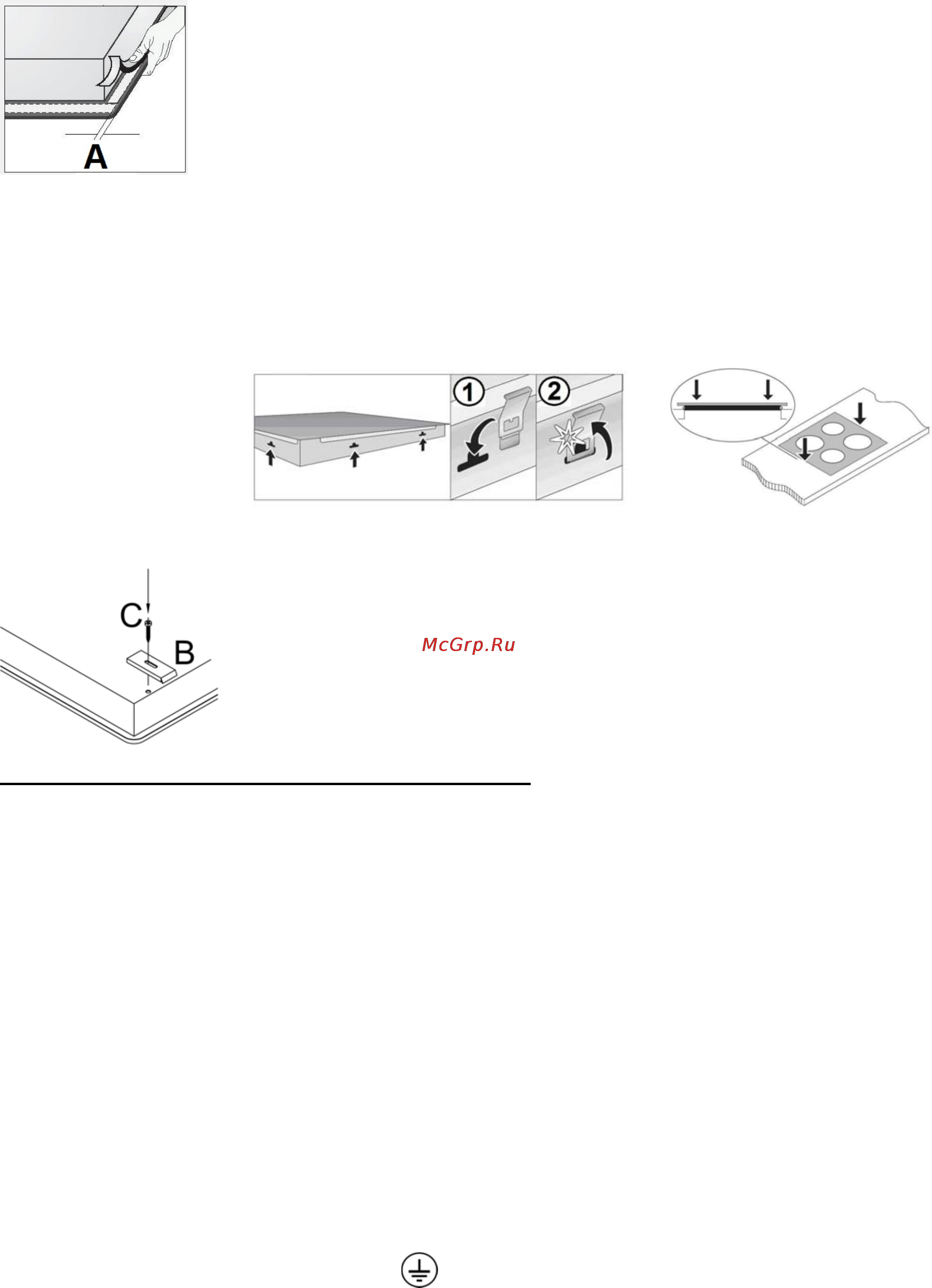

Перед тим, як розмістити прилад у отворі робочої поверхні, необхідно приклеїти
пінний ущільнювач, що входить у комплект, до нижньої сторони склокерамічної
варильної поверхні (див. рисунок зверху),
Не установлюйте прилад без пінного ущільнювача!
Приклеїти ущільнювач до поверхні необхідно наступним способом:
- Зніміть з ущільнювача захисну плівку.
- Потім приєднайте ущільнювач до нижньої сторони поверхні, приблизно за A=2-3 мм
від краю (як показано на рисунку). Ущільнювач необхідно приклеїти по всій довжині
скляного краю та уникати перекривання у кутках.
- Коли установлюєте ущільнювач, переконайтеся, зо скло не контактує
із жодними
гострими предметами.
Процедура установки
(із защіпками)
• Робоча поверхня має бути установлена суворо горизонтально.
• Отвір для варильної поверхні має бути відповідно захищений.
• Підключіть варильну поверхню до електромережі та газопостачання (дивіться
інструкції щодо підключення варильної поверхні до електромережі та газопостачання).
• Вставте спеціальні защіпки, о входять у комплект, на місце.
• Вставте поверхню в отвір
для вбудовування.
• Міцно притисніть варильну поверхню зверху в напрямку робочої поверхні.
Процедура установки
(зі скобами кріплення)
Варильна поверхня кріпиться до робочої поверхні за допомогою скоб та аксесуарів,
що входять у комплект. На дні поверхні є отвори, в які вставляються для гвинта (C),
яким кріпиться скоба (B).
ПІДКЛЮЧЕННЯ ПРИЛАДУ ДО ЕЛЕКТРОМЕРЕЖІ
• Підключення повинен проводити тільки кваліфікований фахівець.
• Захист електромережі має відповідати діючим вимогам та нормам.
• З’єднувальні кліпси можуть доступні тільки після того, як кришки кліпсів відкриті
/зняті.
• Перед підключення приладу переконайтеся, що напруга вказана на фірмовій
табличці, відповідає напрузі у електромережі вашого помешкання.
• Фірмова табличка з основною
інформацією закріплена на нижній стороні варильної
поверхні.
• Прилад виготовлено для роботи із напругою електромережі 220-240 В ~.
• В електромережі має бути установлений комутаційний пристрій, який відокремлює
прилад від електромережі на усіх полюсах, забезпечуючи повне від’єднання приладу
у випадку перенапруги категорії ІІІ.
• Маючи протипожежний захист, прилад цього типу може бути розміщений
у робочій
поверхні поруч із фрагментом кухонних меблів, вищим за прилад (після
установлення), однак, у такому разі висота фрагменту кухонних меблів, розміщеного з
іншого боку, не повинна перевищувати висоти варильної поверхні.
• Електропроводка та ізольовані частини мають бути захищені від можливості прямого
контакту..
ЗАСТЕРЕЖЕННЯ!
• Перед будь-яким втручанням відключіть прилад від електромережі. Підключайте
прилад відповідно до наданих схем підключення; перевірте напругу електромережі!
Дріт заземлення
має бути приєднаний до кліпси, що має відповідний символ
заземлення.
• Основний кабель має бути підключений через фіксуючу кліпсу, яка захистить його
від небажаного витягування.
