Последовательность действий
1 Извлеките винты, которыми крепится заземляющий кабель и модуль камеры
к лицевой панели дисплея.
2 Отведите кабель заземления, чтобы получить доступ к модулю камеры.
3 Приподнимите модуль камеры и снимите его с крышки дисплея.
4 Отсоедините кабель камеры от модуля камеры.

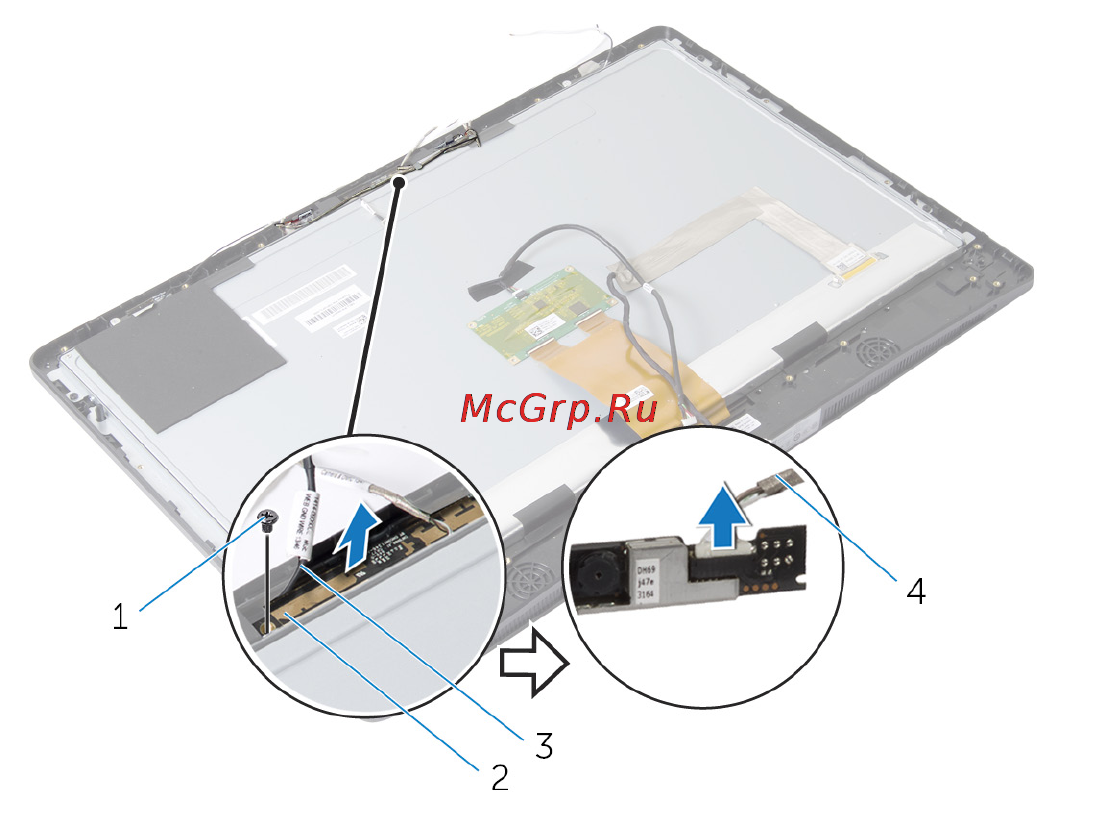

1 винт 2 модуль камеры
3 кабель заземления 4 кабель камеры
101
