Последовательность действий
ОСТОРОЖНО: Не снимайте крышку компьютера, если только вы не
должны установить внутренние аксессуары для вашего компьютера.

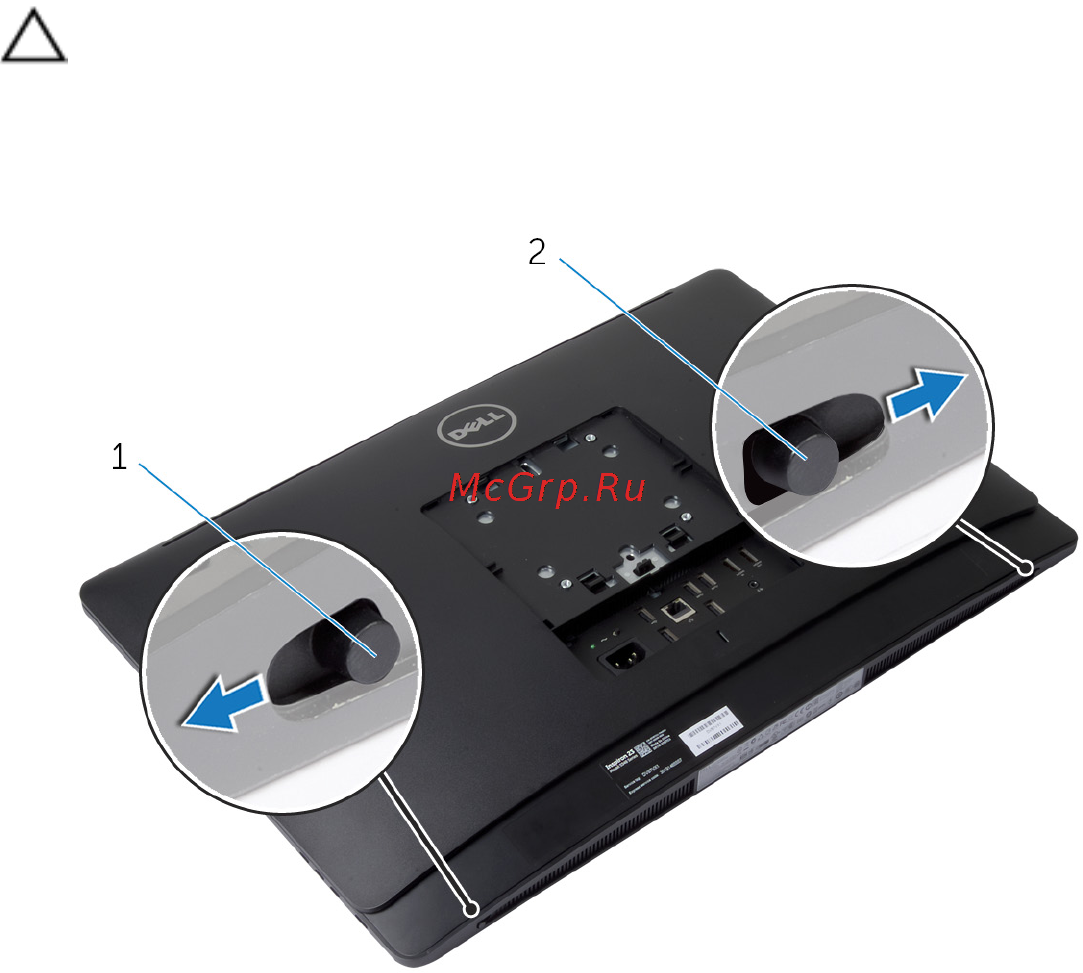

1 Сдвиньте защелки в открытое положение, обозначенное кругом.
1 правая защелка отсека 2 левая защелка отсека
2 С помощью пластмассовой палочки, выровняйте заднюю крышку лицевой
панели дисплея, начиная с области оптического привода.
22
