Последовательность действий

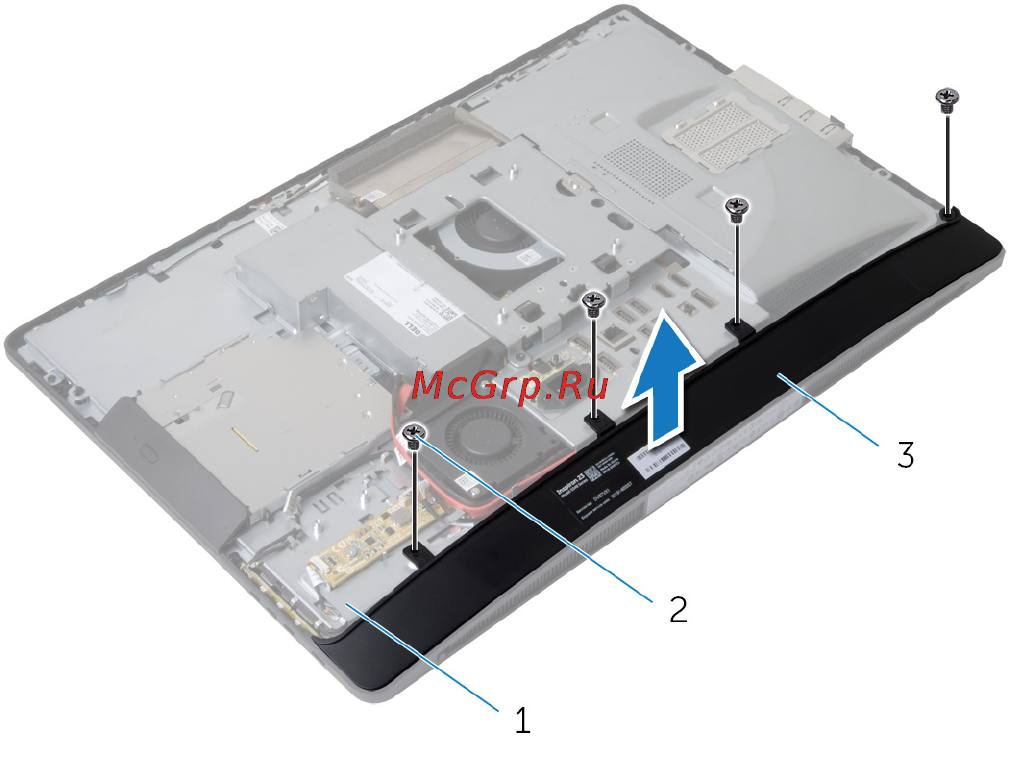

1 Выверните винты, которыми крышка динамика крепится к основе панели
дисплея.
2 Приподнимите крышку динамика и снимите с корпуса компьютера.
1 корпус компьютера 2 винты (4)
3 крышка динамика
26
